ТЭН для мыловарни: как рассчитать мощность под котёл, а не переплачивать за серийный нагреватель

Варка мыла с нуля — это не «нагреть кастрюлю до 60 °C». На производстве мыльная основа — это вязкая эмульсия жирных кислот, глицерина и воды. Она плохо отдаёт тепло корпусу ТЭНа, склонна к пригоранию у поверхности нагрева и требует точного поддержания температуры в диапазоне 70–90 °C. Серийный ТЭН на 1,5 кВт с термостатом из хозяйственного магазина здесь не работает: он либо перегревает граничный слой, либо не справляется с теплопотерями котла. Ниже — инженерный расчёт, конструктивные решения и материал корпуса для мыловаренного производства.

Почему серийный ТЭН из магазина — плохой вариант для котла на 200–500 литров

Типовой трубчатый нагреватель из розницы рассчитан на воду в баке с давлением до 0,4 МПа и активной циркуляцией. В мыловаренном котле перемешивание — вязкое и медленное, особенно на стадии омыления. ТЭН мощностью 3–6 кВт с поверхностной нагрузкой более 8 Вт/см² вызывает локальный перегрев пристеночного слоя. Жирные кислоты обугливаются, образуют чёрный нагар, нагар становится термоизолятором, и спираль внутри перегорает за 2–3 варки.

Вторая проблема — геометрия. Серийный ТЭН длиной 300–400 мм физически не помещается в котёл с рубашкой или в прямоугольную ёмкость с рамной мешалкой. Он не обеспечивает равномерный нагрев нижней зоны, где оседает глицериновая фракция. В результате — перепады температур по объёму до 15–20 °C, что влияет на скорость омыления и качество готового продукта.

Наконец, серийный нагреватель почти всегда — на 220 В. Промышленная мыловарня работает от 380 В, и один ТЭН на 220 В в трёхфазную сеть просто не включить без трансформатора. Рабочее решение — три однофазных ТЭНа звездой или один блок-ТЭН на 380 В.

Расчёт мощности ТЭНа для мыловаренного котла: формула и теплопотери

Базовое уравнение для одного нагревательного элемента — из ГОСТ 13268-88:

R = U² / P, где R — сопротивление спирали, Ом; U — рабочее напряжение, В; P — мощность, Вт.

Для трёхфазной системы, когда три ТЭНа соединены звездой, ток в линии считается так:

I_линейный = P / (√3 × U_линейного). Сопротивление одного элемента — R = U_линейного² / P_элемента.

Практический расчёт для мыловарни: затраты тепла состоят из нагрева самой основы и теплопотерь через стенки котла. Для стального котла с теплоизоляцией теплопотери составляют примерно 0,3–0,5 кВт на 1 м² поверхности при дельте 40 °C. Котёл объёмом 300 литров имеет площадь ~2 м², значит, потери — 0,6–1 кВт. На нагрев 300 кг основы от 20 до 85 °C нужно: Q = 300 кг × 2,4 кДж/(кг·°C) × 65 °C ≈ 46 800 кДж. При мощности 24 кВт время нагрева — около 32 минут. Это приемлемо для сменного цикла.

ГОСТ 13268-88 допускает отклонение фактической мощности от номинальной в пределах +5/−10%. То есть заказанный ТЭН на 24 кВт может выдать 21,6–25,2 кВт — и это норма. Если вам нужны строго 24 кВт, укажите это при заказе, и производитель подберёт сопротивление с учётом допуска.

Ниже — таблица типовых мощностей для котлов разного объёма (расчёт из условий: нагрев от 20 °C до 85 °C за 30–40 минут, котел теплоизолирован):

Диаметр корпуса и длина — не от балды. ТЭН-Миасс изготавливает трубчатые нагреватели диаметром от 4 до 32 мм и длиной от 30 до 6000 мм. Для котла на 500 л рационально взять блок-ТЭН на фланце DN50–DN80, а не три одиночных штуцера.

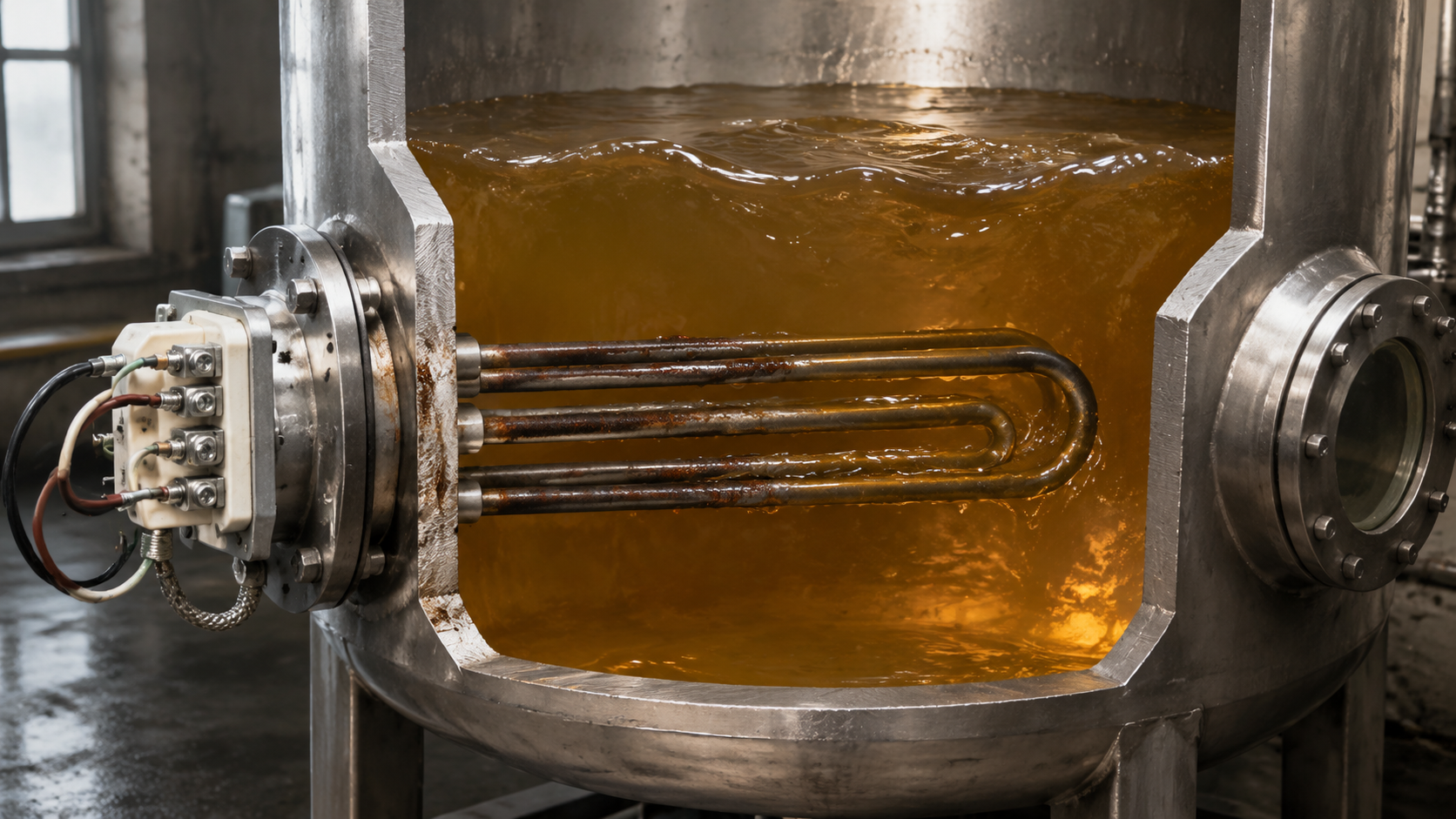

Конструкция под мыловарню: блок-ТЭН на фланце или одиночные нагреватели?

Блок-ТЭН (ТЭНБ) — это несколько трубчатых элементов, завальцованных в один фланец. Он ставится в нижнюю боковую стенку котла. Резьба фланца — крупная: G1.5", G2", G3", M48×2, M56×2, M64×3. Одиночный штуцер на малую резьбу (G1/2", G3/4", M14×1.5, M22×1.5) ставится только для одного элемента на 1–6 кВт. Для мощности более 9 кВт всегда выбирайте фланец — через малый штуцер несколько петель не протянуть.

Материал корпуса для мыловаренного производства:

• AISI 304 (08Х18Н10) — стандарт для воды, глицерина, жирных кислот с pH 5–9. Подходит для большинства мыловарен.
• Цельнотянутая труба 12Х18Н10Т — бесшовная, без сварного шва, для пищевых сред. Лучше выдерживает щелочную среду на стадии гелеобразования.
• Сталь 10 — только для котлов с низкой влажностью и если основа не содержит свободных жирных кислот. Но для мыла она почти не используется: нагар будет сильнее.

Внутри ТЭНа — нихромовая спираль в магнезитовой засыпке (периклаз). Это обеспечивает изоляцию и теплопередачу. Температура на поверхности трубки не должна превышать 180–200 °C, иначе мыльная основа начнёт разлагаться на границе контакта.

Режим работы и обслуживание: что учесть при заказе

В мыловарне ТЭН работает в пульсирующем режиме: нагрев до 80 °C, выдержка, слив, мойка. Каждый цикл — термические циклы расширения/сжатия металла. Поэтому длина и диаметр должны быть подобраны с учётом свободного пространства: если ТЭН упрётся в мешалку или стенку котла, вибрация и контакт приведут к повреждению трубки.

Термопары — обязательная опция. Для контроля температуры достаточно термопары типа K (хромель-алюмель) в гильзе, погружённой в мыльную массу. Если в процессе варки используется вакуум или закрытая рубашка — понадобится выносной датчик с защитным чехлом из AISI 316L (03Х17Н14М2) для агрессивных сред.

Взрывозащита не нужна: мыльная основа не образует взрывоопасных газов при 80 °C. IP65 достаточно для мойки корпуса. Но если ваш котёл моют паром под давлением — заказывайте клеммную колодку с защитой IP67/IP68.

Перед тем как мерить сопротивление ТЭНа

Если старый ТЭН сгорел и вы хотите заказать аналогичный по размерам, а не по маркировке — снимайте замеры правильно: обесточьте котел, слейте мыльную основу полностью, снимите перемычки между фазами на клеммной колодке, затем мультиметром измерьте сопротивление каждой петли. Для блока на 380 В звездой сопротивление между двумя выводами должно быть 1,5–3 Ом для 24 кВт. Если сопротивление бесконечность — спираль оборвана. Если ноль — короткое замыкание на корпус.

Не пытайтесь заказать «такой же ТЭН» только по мощности — из-за допуска ГОСТ 13268-88 (+5/−10% по мощности) фактическая мощность может отличаться. Передайте производителю размеры, диаметр, конфигурацию хвостовиков и схему подключения.

Пример расчёта «было/стало»: котёл на 300 литров

Было: на котле стоял серийный блочный ТЭН на 18 кВт. Нагрев до 80 °C занимал 52 минуты. Удельная поверхностная нагрузка — 9,5 Вт/см², нагар чистили раз в 3 дня. Один элемент перегорал раз в 2 месяца.

Стало: после заказа ТЭНа под чертёж — мощность 24 кВт, длина трубки 1200 мм, диаметр 16 мм, фланец G2". Три элемента в фланце, цельнотянутая труба 12Х18Н10Т. Поверхностная нагрузка снижена до 5,8 Вт/см². Время нагрева уменьшилось до 33 минут. Чистка — раз в 2 недели.

Экономия: за смену 2 цикла варки — экономия ~40 минут времени и 35% энергии на разогрев. Срок службы — больше года вместо 2 месяцев.

Вывод: один ТЭН, изготовленный под задачу, заменяет 6 серийных по сроку службы.

FAQ по ТЭНам для мыловарни

Заказывайте ТЭН под свой котёл — по чертежу, по размерам или по фотографии вышедшего из строя нагревателя. Инженер подберёт мощность по объёму бака, материал трубки под вашу среду и резьбу фланца под имеющийся штуцер. Партия — от 1 штуки, срок — 5–10 дней.
