Q: Что значит маркировка TMH 232x100?

TMH — обозначение типа хомутового (обечаечного) нагревателя. 232 — внутренний диаметр в миллиметрах, это диаметр цилиндра экструдера, на который надевается нагреватель. 100 — ширина нагревателя в миллиметрах. Это не диаметр трубки ТЭН — такой путают чаще всего.

Экструдер встал. Производство остановилось в середине смены. Нагреватель на одной из зон цилиндра не держит температуру: термостат замкнут, а расплав холодный. Снимаете хомутовый нагреватель и видите на нём: TMH 232x100, 2,2 кВт, 220В. Шильдик читается, но где взять аналог — непонятно: артикул не гуглится, поставщик оборудования отвечает «под заказ, 4 недели».

Ниже разберём, что скрывается за маркировкой TMH, как проверить параметры самому и что нужно сообщить для изготовления аналога.

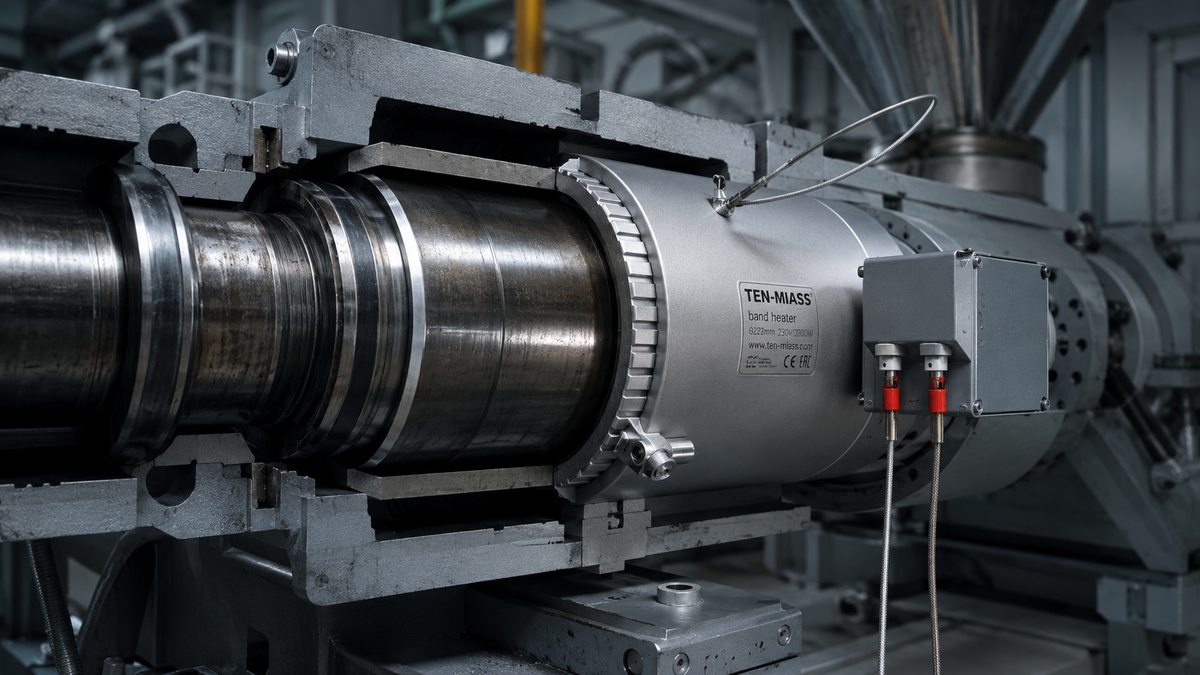

Что такое хомутовый нагреватель и маркировка TMH

Хомутовый (обечаечный, band heater) нагреватель — это металлическое кольцо, которое охватывает цилиндр экструдера снаружи и нагревает его через контакт. Внутри кольца — спираль из нихромовой проволоки, запрессованная в оксид магния и закрытая стальным корпусом. Принцип тот же, что и у обычного трубчатого ТЭН, только форма другая: не прямая трубка, а замкнутое кольцо.

Маркировка TMH расшифровывается как тип нагревателя. Цифры: 232 — внутренний диаметр в миллиметрах (это диаметр цилиндра экструдера, на который надевается нагреватель), 100 — ширина нагревателя вдоль оси в миллиметрах. Это не диаметр трубки ТЭН внутри нагревателя — такую путаницу видим чаще всего в заявках.

Параметры TMH 232x100: таблица

Параметр	Значение
Тип нагревателя	Хомутовый (обечаечный, band heater)
Внутренний диаметр	232 мм
Ширина (высота кольца)	100 мм
Мощность	2200 Вт (2,2 кВт)
Напряжение	220 В
Рабочий ток	10 А
Сопротивление нагревательного элемента	22 Ом
Удельная нагрузка на поверхность	~3 Вт/см² (нормальная для данного типоразмера)
Рабочая температура (среда: цилиндр экструдера)	до 300°С
Материал корпуса	Сталь 10 или 08Х18Н10Т (нержавейка)

Расчёт поверхностной нагрузки: площадь контакта нагревателя с цилиндром составляет π×232×100≈729 см². При мощности 2200 Вт удельная нагрузка равна 2200/729≈3 Вт/см². Это нижняя граница рабочего диапазона для хомутовых нагревателей (обычно 3-6 Вт/см²), что говорит о запасе по тепловому режиму.

Как снять размеры для заказа аналога

Четыре параметра, без которых не обойтись:

Внутренний диаметр — штангенциркулем по внутренней поверхности кольца или по наружному диаметру цилиндра экструдера (они должны совпасть). Погрешность ±1 мм допустима.
Ширина — расстояние между торцами нагревателя вдоль оси. Критично: разница в 5 мм может означать, что нагреватель не ляжет в посадочное место.
Мощность — с шильдика. Если шильдик утерян: мультиметром измерьте сопротивление между клеммами, затем P=U²/R. Для 220В: R=22 Ом означает 2200 Вт.
Напряжение — 220В однофазное или 380В трёхфазное (или одна фаза от трёхфазной сети — уточните у электрика).

Дополнительно: тип клеммного вывода (открытые провода, клеммная колодка, быстросъёмный разъём), наличие отверстия для термопары. Если пришлёте фото снятого нагревателя — подберём сами.

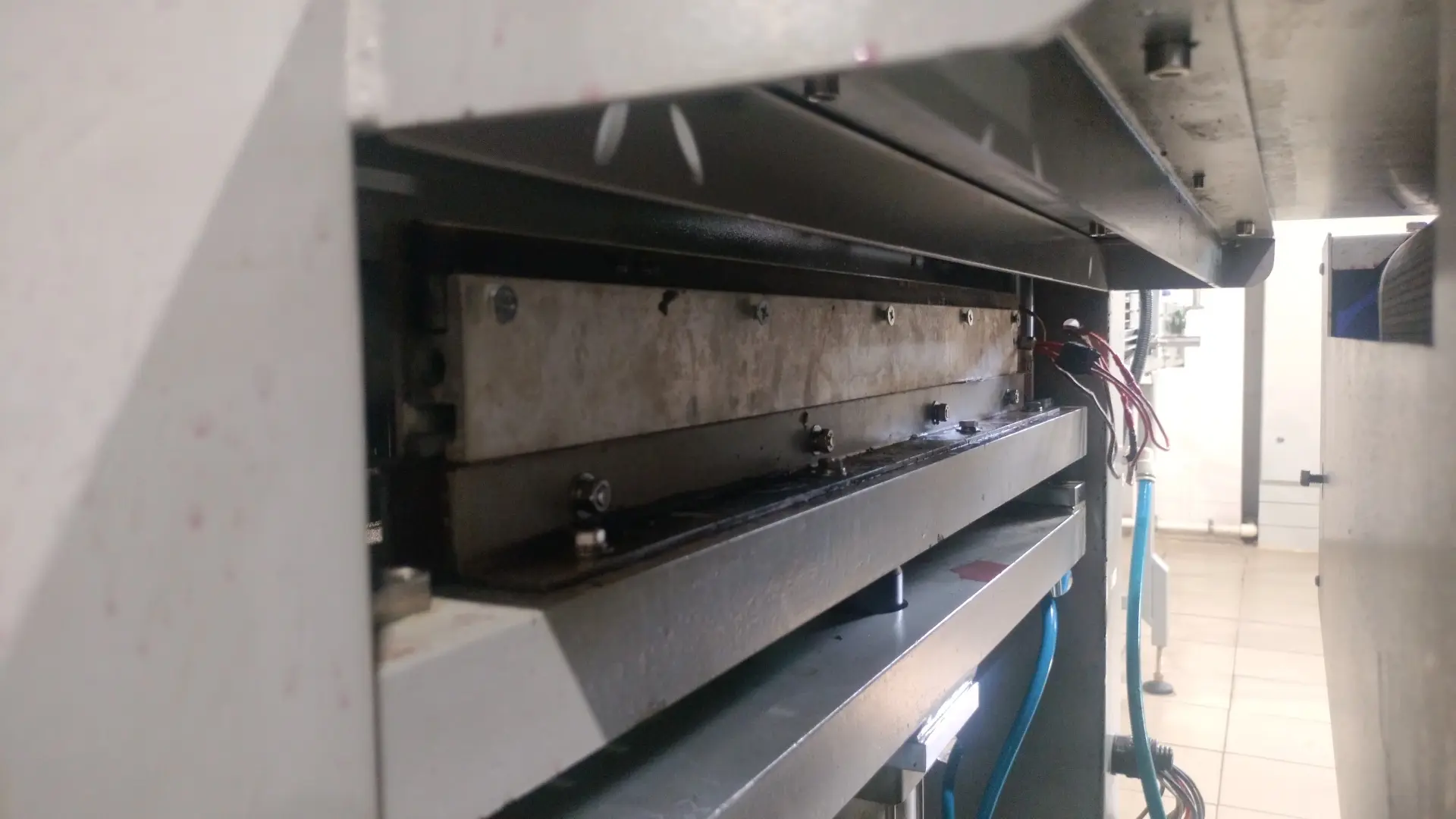

Блок нагревателей на греющей балке промышленной линии — Греющая балка с нагревателями в составе промышленной линии — фото от заказчика по такому же запросу.

Выбор материала корпуса для экструдера

Цилиндр экструдера работает при температуре 150-300°С в контакте с разогретым полимером. Нагреватель при этом в прямом контакте с металлом, среда снаружи — воздух. По этим условиям:

Сталь 10 (углеродистая) — подходит, дешевле, достаточна для сухих сред и воздуха. Срок службы 2-5 лет при штатной эксплуатации.
08Х18Н10Т (AISI 321, нержавейка) — предпочтительна при частых термических циклах (запуск/останов несколько раз в смену): меньше окисляется, дольше держит форму. Разница в цене 15-25%.

316L или Inconel для данного применения избыточны и экономически нецелесообразны.

Частые ошибки при заказе хомутового нагревателя

Путают внутренний диаметр с наружным: указывают наружный диаметр кольца вместо внутреннего — нагреватель не садится на цилиндр.
Не уточняют ширину: «такой же» по диаметру, но шире на 20 мм — упирается в крепёж или соседний нагреватель.
Заказывают мощность «с запасом» без согласования с технологом: перегрев приводит к деградации полимера и браку продукции.
Не указывают тип вывода: провода вместо клеммной колодки — придётся переделывать подключение на линии.

Что нужно прислать для расчёта и заказа

Минимальный набор для запуска в производство: внутренний диаметр, ширина, мощность, напряжение. Срок изготовления — 7-14 рабочих дней, минимальная партия 1 штука. Отгрузка СДЭК/ПЭК по всей России и Казахстану.

Если нагреватель на руках — пришлите фото с шильдиком и снятый размер ширины. Этого достаточно.

Пришлите параметры или фото нагревателя — рассчитаем стоимость за 10 минут
