Клиент из Екатеринбурга прислал чертёж: кольцевой ТЭН диаметром 400мм, трубка 20мм, материал - нержавейка, для бака-аккумулятора горячей воды на 1500 литров. Первый вопрос, который возникает у технолога: откуда берётся цифра 20мм? В стандартном ассортименте патронных ТЭН трубки диаметром 8, 10, 12, 14, 16мм. Двадцать миллиметров - уже нестандарт, который делается на заказ. И это правильное решение: для кольца диаметром 400мм трубка потоньше просто не выдержит нужной мощности без перегрева оболочки.
Разберём конструкцию, расчёт и выбор материала для такого элемента.
Конструкция кольцевого ТЭН

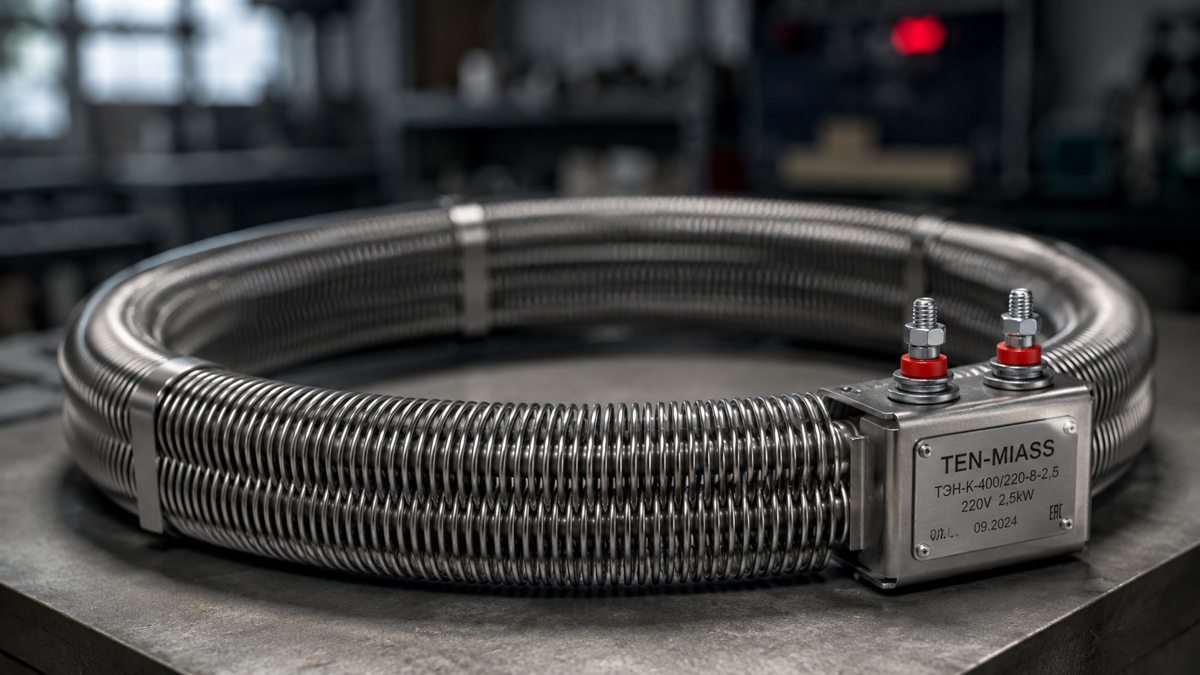

Кольцевой (круглый) ТЭН - это стандартная трубка трубчатого электронагревателя, изогнутая в тороидальную форму: кольцо без разрыва. Концы трубки выводятся с одной стороны (реже с двух разных сторон) для подключения к электрической цепи.
Внутри трубки расположена спираль из нихрома или фехраля, засыпанная оксидом магния (MgO). MgO обеспечивает электрическую изоляцию спирали от оболочки и одновременно передаёт тепло на трубку. После набивки трубка обжимается - уплотнение изоляции даёт жёсткость конструкции и улучшает теплопередачу.
Для кольцевого ТЭН диаметром 400мм изгиб трубки относительно пологий: радиус изгиба оси кольца составляет 200мм, а радиус самой трубки - 10мм. Отношение R/r = 200/10 = 20. При таком соотношении изгиб не создаёт концентрации напряжений в оболочке, и MgO не растрескивается. Трубки диаметром 6-8мм при таком радиусе кольца тоже гнутся нормально, но диаметр 20мм добавляет запас по мощности.
Конец трубки и вывод
Места вывода - холодные зоны. На концах трубки спираль не проходит: там набивка MgO без нагревательного элемента, что даёт возможность безопасно выполнить электрическое подключение без риска пробоя изоляции. Длина холодного конца обычно 50-100мм с каждой стороны. Концы заканчиваются шпилькой или болтом М6-М10 (под гайку и шайбу) либо контактным лепестком.
Применение кольцевых ТЭН диаметром 400мм
Кольцо диаметром 400мм вписывается в бак диаметром 450-500мм. Это типичный размер для промышленных баков-аккумуляторов горячей воды от 500 до 2000 литров, водогрейных котлов, ванн нагрева технологических жидкостей и паровых установок.
| Диаметр кольца, мм | Диаметр трубки, мм | Типичная мощность, кВт | Материал оболочки | Типичное применение |
|---|---|---|---|---|
| 200 | 8-12 | 0,5-1,5 | AISI 304 | Бытовые бойлеры, малые ванны |
| 300 | 12-16 | 1,5-3,5 | AISI 304 / 321 | Промышленные бойлеры, паровые камеры |
| 400 | 16-20 | 2,5-6 | AISI 321 / 12Х18Н10Т | Баки-аккумуляторы 500-2000 л, котлы |
| 500 | 20-25 | 4-10 | AISI 321 / титан | Крупные промышленные ванны, химические реакторы |
| 600 | 20-25 | 6-15 | Титан / AISI 321 | Гальваника, кислотные ванны, агрессивные среды |
Для бака диаметром 450мм кольцо 400мм оставляет зазор 25мм от стенки с каждой стороны - достаточно для свободной циркуляции жидкости вокруг ТЭН и нормального теплообмена.
Расчёт мощности
Мощность кольцевого ТЭН определяется двумя параметрами: длиной активной зоны и удельной нагрузкой на поверхность трубки.
Длина активной зоны одного витка кольца диаметром 400мм:
L = π × D = 3,14 × 400 мм = 1257 мм = 125,7 см
Площадь внешней поверхности активной зоны трубки диаметром 20мм на длине 125,7 см:
S = π × d × L = 3,14 × 2 см × 125,7 см = 789 см²
При удельной нагрузке q = 2 Вт/см² (стандарт для воды):
P = q × S = 2 × 789 = 1578 Вт ≈ 1,6 кВт на один виток
Удельная нагрузка 2 Вт/см² - это ориентир для нагрева чистой воды в движущемся потоке. Для вязких масел нагрузку снижают до 0,8-1,2 Вт/см², для воздуха - до 0,5-0,8 Вт/см². Превышение удельной нагрузки ведёт к перегреву оболочки и ускоренному образованию накипи в зонах с жёсткой водой.
Пример расчёта нагрева бака
Задача: нагреть бак объёмом 1000 литров воды с 15°C до 80°C за 2 часа.
Требуемая тепловая мощность:
P = m × c × ΔT / t = 1000 кг × 4,18 кДж/(кг·°C) × 65°C / 7200 с = 37,8 кВт
Для такой задачи кольцевой ТЭН 400мм единственным витком не справится. Нужно либо несколько кольцевых ТЭН в одном баке (3-4 элемента по 10 кВт), либо многовитковая конструкция с суммарной мощностью 40-45 кВт с учётом КПД около 90%.
Материал оболочки
Для кольцевого ТЭН в горячей воде стандартный выбор - нержавеющая сталь AISI 321 (российское обозначение 12Х18Н10Т). Она отличается от AISI 304 стабилизатором - титаном, который предотвращает межкристаллитную коррозию при длительном воздействии температур 450-850°C. Для системы ГВС, где ТЭН работает годами в горячей воде, это важно.
| Материал | Среда | Макс. рабочая температура | Особенности |
|---|---|---|---|
| Сталь 10 (углеродистая) | Воздух, масло, сухие среды | до 450°C | Дешевле, не для воды |
| AISI 304 / 08Х18Н10 | Вода, пар, слабые растворы | до 700°C | Стандартный нерж. вариант |
| AISI 321 / 12Х18Н10Т | Вода, пар, пищевые среды, агрессивные жидкости | до 850°C | Стабилизирован Ti, долговечнее |
| Титан ВТ1-0 | Хлориды, кислоты, гальваника | до 300°C | Максимальная коррозионная стойкость |
Если вода жёсткая (жёсткость выше 7 мг-экв/л), на поверхности ТЭН будет активно откладываться накипь. AISI 321 в этом плане ничем не лучше AISI 304: накипь образуется на любом металле. Решение - либо умягчение воды, либо регулярная химическая промывка, либо выбор геометрии с меньшей удельной нагрузкой (тогда поверхность трубки холоднее и кальций кристаллизуется медленнее).
Особенности монтажа и подключения
Кольцевой ТЭН диаметром 400мм крепится в баке одним из двух способов.
Первый - через фланец. Выводы ТЭН проходят сквозь отверстия в фланцевой пластине, которая приваривается или болтами крепится к корпусу бака. Фланец уплотняется паронитовой прокладкой. Это разборная конструкция: ТЭН можно достать для чистки или замены без вскрытия бака.
Второй - приварка кольца к корпусу бака с выводами через штуцеры или гильзы. Конструкция жёсткая, неразборная, используется там, где важна герметичность под давлением или постоянная работа без ревизии.
Подключение - три фазы (для мощных ТЭН, включённых звездой или треугольником) или однофазное 220В. При однофазном подключении кольцо 400мм мощностью 1,6 кВт потребляет ток около 7,3 А. При трёхфазном 380В один ТЭН 5 кВт - ток фазы около 7,6 А, что укладывается в стандартный автомат 10А.
Что указывать в заявке
Чтобы получить точную стоимость и срок, в заявке нужно указать:
- Диаметр кольца (наружный) - в нашем случае 400мм
- Диаметр трубки ТЭН - 20мм
- Мощность, В (или нужное напряжение и ток)
- Напряжение питания - 220В или 380В
- Рабочая среда - вода, масло, воздух, пар, кислота
- Материал оболочки - если не знаете, укажите среду, подберём сами
- Тип выводов - шпилька М8, лепесток, под пайку
- Количество витков (если нужна многовитковая конструкция)
- Количество штук
Если есть чертёж - прикладывайте его. Если нет - достаточно перечисленных параметров, мы сами подберём конструкцию и согласуем её с вами до запуска в производство.
Изготовим кольцевой ТЭН по вашему чертежу
Минимальная партия - 1 штука. Срок 7-14 рабочих дней. Доставка по России и в Казахстан.
Отправить заявкуЧасто задаваемые вопросы
Что такое кольцевой ТЭН и чем он отличается от прямого?
Кольцевой ТЭН - это стандартная трубка ТЭН, изогнутая в замкнутое кольцо (тороидальную форму). Концы трубки выведены с одной стороны для электрического подключения. В отличие от прямого ТЭН, кольцевой равномерно прогревает жидкость по периметру бака, не создавая локальных зон перегрева.
Какую мощность развивает кольцевой ТЭН диаметром 400мм с трубкой 20мм?
Для одного витка диаметром 400мм длина активной части составляет около 1257мм. При удельной нагрузке 2 Вт/см² мощность одного витка составляет около 1,6 кВт. Для получения 3-5 кВт применяют несколько витков или увеличивают удельную нагрузку.
Какой материал оболочки выбрать для кольцевого ТЭН в горячей воде?
Для нагрева воды и пара рекомендуется нержавеющая сталь AISI 321 (российский аналог 12Х18Н10Т). Она устойчива к коррозии и подходит для систем горячего водоснабжения, паровых котлов, пищевых ванн нагрева. AISI 304 применяется для менее агрессивных сред.
Можно ли заказать кольцевой ТЭН 400мм в единственном экземпляре?
Да. Минимальная партия - 1 штука. Изготовление ведётся строго по чертежу или размерам заказчика. Срок изготовления - 7-14 рабочих дней. Доставка по России и в Казахстан через СДЭК и ПЭК.
Как крепится кольцевой ТЭН в баке или котле?
Возможны два основных способа крепления: на фланец (разборная конструкция, позволяющая извлечь ТЭН для чистки) и прямая приварка кольца к корпусу с выводами через штуцеры. Конкретный способ определяется при проектировании.
Почему кольцевой ТЭН лучше нескольких прямых для нагрева большого бака?
Кольцевой ТЭН создаёт равномерный нагрев по всему периметру бака, что снижает риск локального перегрева стенок и образования накипи в одном месте. Для баков-аккумуляторов объёмом от 500 литров это важно: прямые ТЭН создают неравномерное температурное поле.
