КР - кольцевой нагреватель для плит прессов: вулканизационных, гидравлических с обогревом, термопластавтоматов. Цифры после букв (КР 521) - заводской типоразмер, у разных производителей за одним номером стоят разные размеры, поэтому заказывают по замерам: внешний и внутренний диаметр, толщина, мощность, напряжение, расположение выводов. Изготовление по образцу - от 1 штуки, 7-14 рабочих дней; менять лучше комплектом на плиту.
Что такое ТЭН КР и где он стоит в прессе?

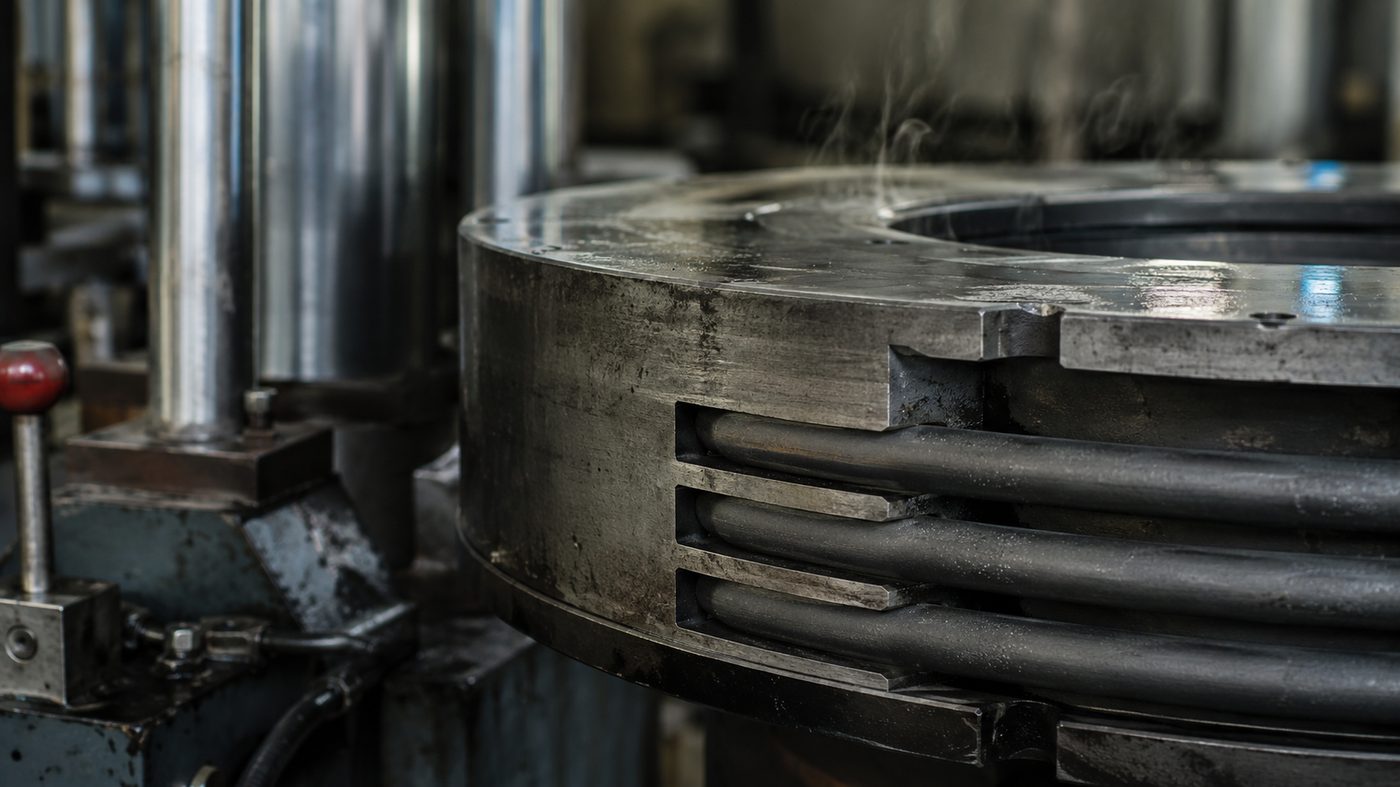

КР - это плоское нагревательное кольцо, которое укладывается в фрезерованный паз нагревательной плиты пресса. Плита - массивная стальная деталь, между двумя такими плитами вулканизируют резину, прессуют пластик, клеят слоистые материалы. Кольца греют плиту изнутри, плита передаёт тепло изделию всей плоскостью.
С маркировкой есть подвох. Номер после букв, тот самый «521», - внутренний код типоразмера конкретного завода. Единого стандарта нет: КР 521 одного производителя и КР 521 другого могут отличаться и диаметром, и мощностью. Если завод-изготовитель пресса давно исчез, номер не скажет ничего. Работают только замеры. Что вообще бывает кольцевого и хомутового - смотрите обзор что такое кольцевой нагревательный элемент.
Какие размеры снять со старого нагревателя?
| Параметр | Чем измерить | Типовой диапазон |
|---|---|---|
| Внешний диаметр D | штангенциркуль | 180-300 мм |
| Внутренний диаметр d | штангенциркуль | 70-120 мм |
| Толщина h | штангенциркуль | 10-16 мм |
| Мощность | бирка или P = U²/R по замеру сопротивления | 1-3 кВт на кольцо |
| Напряжение | бирка, паспорт пресса | 220 или 380 В |
| Выводы | фото с двух сторон | шпильки, ножи, провода; с одной или с двух сторон |
Посадка в паз - главное, что нельзя провалить. Допуск здесь десятые доли миллиметра: кольцо меньшего диаметра ляжет с воздушным зазором и перегреет само себя, большее не сядет вовсе. Поэтому рулетка не годится, только штангенциркуль. Если старый нагреватель рассыпался и мерить нечего, размеры снимают с паза плиты, это тоже рабочий вариант.
Сколько мощности нужно плите? Проверим заявку расчётом
Прикинем, откуда берутся 6 колец. Плита 400×400×50 мм весит около 63 кг (объём 0,008 м³ × 7850 кг/м³). Разогреть её с 20 до 150 °C - это Q = m × c × ΔT = 63 × 0,46 × 130 ≈ 3770 кДж. За 30 минут выхода на режим получаем 3770 / 1800 ≈ 2,1 кВт чистой мощности. Добавим потери на конвекцию и излучение с открытых поверхностей, процентов 40, выходит порядка 3 кВт на плиту. Две плиты, верхняя и нижняя, - 6 кВт. Шесть колец по 1 кВт. Заявка на 6 штук сходится с физикой.
Почему кольца меняют комплектом, а не по одному?
Плита греется равномерно, только пока работают все нагреватели. Одно сгоревшее кольцо - холодное пятно, разброс температуры по плите, недовулканизованная резина или недопрессованный пластик. Брак идёт раньше, чем кто-то замечает сгоревший ТЭН.
Вторая причина прозаичнее: кольца ставились одновременно и ресурс вырабатывают одновременно. Заменили одно - через месяц горит соседнее, и пресс стоит снова. Считайте сами: ещё один простой, ещё одна доставка. Комплект на плиту дешевле в пересчёте на штуку и убирает эти повторные остановки. Похожая логика у нагревательных плит целиком - разбирали в статье про нагревательную плиту пресса 1000×1000.
Что прислать для счёта: чек-лист
- D, d и h кольца, снятые штангенциркулем (или размеры паза плиты);
- мощность и напряжение с бирки, либо сопротивление по мультиметру;
- фото нагревателя с двух сторон: видно расположение и тип выводов;
- количество колец и число плит в прессе;
- маркировку со старой бирки целиком - как контрольную сумму к замерам.
Со всем этим счёт выставляется в день обращения. Если проще отправить сам нагреватель - присылайте, снимем размеры на производстве. Как это устроено, описано в статье изготовление нагревателей ТЭН по образцу.
Пресс встал из-за сгоревших колец?
Пришлите размеры или фото старого нагревателя. Посчитаем комплект и назовём срок в течение дня.
Часто задаваемые вопросы
Что означает маркировка КР на нагревателе пресса?
КР - кольцевой нагреватель для плит прессов. Цифры после букв (например КР 521) - заводской номер типоразмера, который кодирует геометрию и электрические параметры. Единого ГОСТ-стандарта на эти номера нет: КР 521 одного завода и другого могут отличаться размерами. Поэтому заказывать надо не по номеру, а по размерам: внешний и внутренний диаметр, толщина, мощность, напряжение.
Как снять размеры со сгоревшего кольцевого нагревателя?
Штангенциркулем: внешний диаметр кольца, внутренний диаметр, толщину. Затем мощность и напряжение с бирки, расположение выводов (с одной стороны, с противоположных, сверху или сбоку) и тип выводов: шпильки, ножевые контакты или провода. Если бирка не читается, замерьте сопротивление: мощность восстанавливается по формуле P = U²/R.
Почему кольцевые нагреватели для пресса заказывают комплектом, а не по одному?
Плита греется равномерно, только когда работают все нагреватели. Один сгоревший даёт холодное пятно, температура по плите расползается, пресс начинает выдавать брак. К тому же остальные кольца того же возраста обычно на подходе: ресурс у них общий. Практика - менять комплектом на плиту, поэтому в заявках и фигурируют 4-6 штук.
Можно ли поставить кольцевой нагреватель чуть другого размера в старый паз плиты?
Нет. Паз фрезерован под конкретные диаметры и толщину. Кольцо меньшего размера ляжет с зазором и будет греть воздух, перегревая само себя; большее просто не сядет. Допуск посадки - десятые доли миллиметра, поэтому размеры со старого нагревателя снимают штангенциркулем, а не рулеткой.
Делаете ли вы ТЭН КР по образцу и какой срок?
Да. Присылаете старый нагреватель или его размеры с фото - изготовим копию от 1 штуки, срок 7-14 рабочих дней на партию. Комплект на обе плиты пресса выгоднее и по цене за штуку, и по времени: вся партия делается за один цикл. Отгрузка СДЭК или ПЭК по РФ и Казахстану.
Пока меняете кольца, загляните в пазы плиты: выгоревшая окалина и раковины в пазу съедают контакт нового нагревателя с металлом. Почистить паз - десять минут, а ресурс комплекта заметно вырастет.
