ТЭН-кипятильник для ванны: мощность и безопасность
Гальваническая ванна 100 л, нагрев с 20 до 80°С. При ТЭНе 3 кВт это 84 минуты. При 4 кВт — 63 минуты. Простая формула, но выбор материала и схема защиты определяют, сколько проработает нагреватель в агрессивной среде.
Речь идёт не о бытовых ваннах. Технологические ванны — гальванические, для обезжиривания, травления, пропитки, промывки деталей — это отдельный класс оборудования. ТЭН в таких ваннах работает в агрессивной среде, часто непрерывно, и требования к нему другие.
Какая мощность нужна
Правило подбора простое: 1 кВт мощности на 25–30 литров объёма при нагреве воды. Для кислотных или щелочных растворов с другой теплоёмкостью цифра меняется, но для предварительной оценки подходит.
| Объём ванны | Рекомендуемая мощность | Напряжение | Время нагрева до 80°С |
|---|---|---|---|
| 30–50 л | 1,5–2 кВт | 220 В | 60–100 мин |
| 80–120 л | 3 кВт | 220 В или 380 В | 80–100 мин |
| 150–200 л | 4–6 кВт | 380 В (три фазы) | 80–120 мин |
| 300+ л | 6–12 кВт (каскад) | 380 В | зависит от ΔT |
Пример расчёта времени нагрева
Формула из физики: t = (c × m × ΔT) / P, где c — удельная теплоёмкость воды (4186 Дж/кг·К), m — масса жидкости в кг, ΔT — разница температур в градусах, P — мощность ТЭНа в ваттах.
Ванна 100 л, нагрев с 20 до 80°С, ТЭН 3 кВт:
t = 25 116 000 / 3000
t = 8 372 секунды
t ≈ 139 мин ≈ 2,3 часа (теория без потерь)
На практике ванна не идеально изолирована — теплопотери через стенки, испарение. С учётом КПД 60–70% реальное время составит 84–100 минут. Именно поэтому к расчётной мощности добавляют 30–40% запаса и не берут ТЭН впритык к минимуму.
Материалы оболочки: что куда
От материала трубки зависит срок службы. Вот что реально применяется:
| Материал | Среда | Ограничения |
|---|---|---|
| Сталь Ст3 | Вода (дистиллят), масло | Не для агрессивных растворов — корродирует |
| AISI 304 (08Х18Н10) | Вода, водные растворы, пар | Не для хлоридов и кислот с pH < 4 |
| 12Х18Н10Т | Агрессивные среды, пищевые жидкости | Стоит дороже 304, держит до 600°С |
| Чистый титан | Гальваника, хлориды, морская вода, кислоты | Дорогой, заказ под конкретную задачу |
Для обычной ванны обезжиривания с щелочным раствором хватит AISI 304. Для гальванической ванны с хромированием или никелированием — нужен титан: нержавейка в таких средах разрушается за несколько месяцев.
Исполнение: фланец или резьба
Два распространённых варианта крепления ТЭНа к ванне:

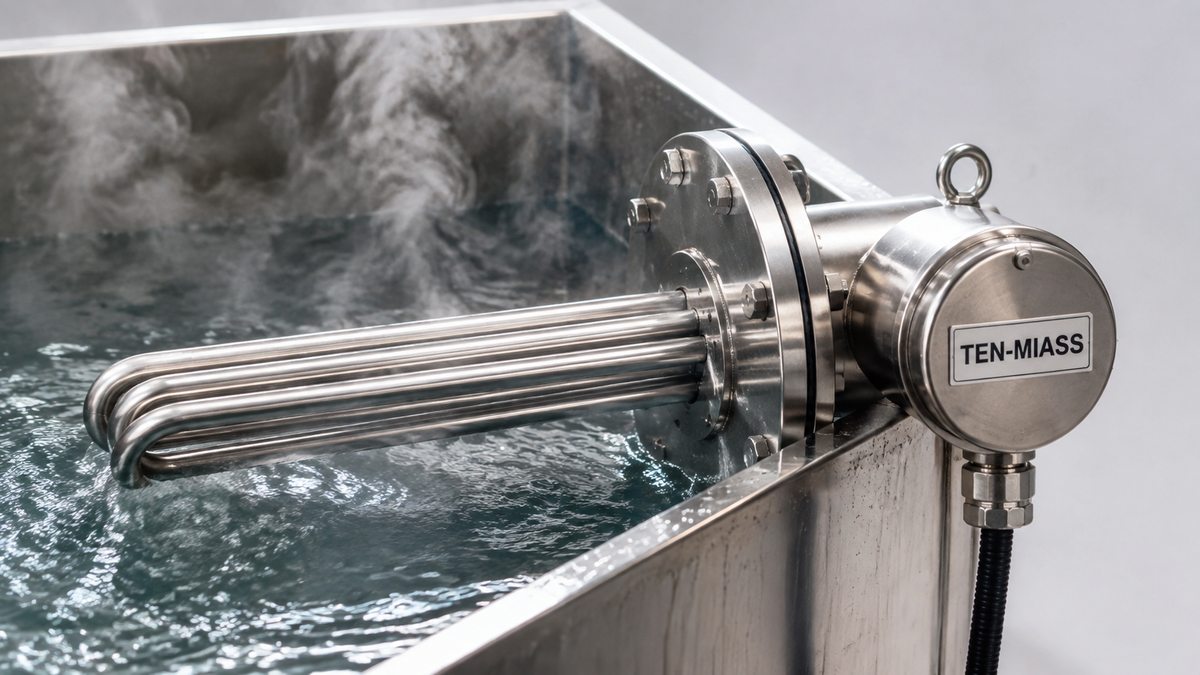

- ТЭНБ (фланцевый) — крепится на фланец болтами. Удобен при техобслуживании: открутил, вытащил, заменил. Подходит для ванн с крышкой или широкой горловиной.
- Резьбовой патрон (G 1/2, G 3/4, G 1, G 1½) — вворачивается в штуцер в стенке или дне ванны. Компактнее, не занимает место сверху.
Конкретное исполнение определяет конструкция ванны. Если есть чертёж или образец — сделаем точно под него.
Безопасность: заземление и УЗО обязательны
ТЭН, погружённый в жидкость, при пробое изоляции делает всю ванну под напряжением. Поэтому:
- Корпус ванны подключают к шине PE (заземление). Не к нулю, а именно к защитному земляному проводнику.
- Цепь питания ТЭНа идёт через УЗО на ток утечки 30 мА. При пробое оно отключает линию за 20–40 мс, до того как ток достигнет опасного значения для человека.
- Линия 220 В на ТЭН 3 кВт требует автомат 16 А и провод сечением 2,5 мм². Линия 380 В на 6 кВт — трёхполюсный автомат 16 А и провод 2,5 мм² на каждую фазу.
Работа без заземления и УЗО в производственных условиях запрещена по ПУЭ. На практике именно пренебрежение этим требованием приводит к авариям.
