ТЭН для кромкооблицовочного станка KDT 706BT: подбор патронного нагревателя 12×160 мм
Для клеевого узла KDT 706BT ставят патронный ТЭН диаметром 12 мм, длиной 160 мм, мощностью 150 Вт, оболочка из нержавейки AISI 304. Сопротивление на 220 В составляет около 323 Ом (R = U² / P). Если старый нагреватель сгорел, а маркировка стёрлась, аналог считаем по фото с линейкой за день.
Что за нагреватель в клеевом узле KDT 706BT

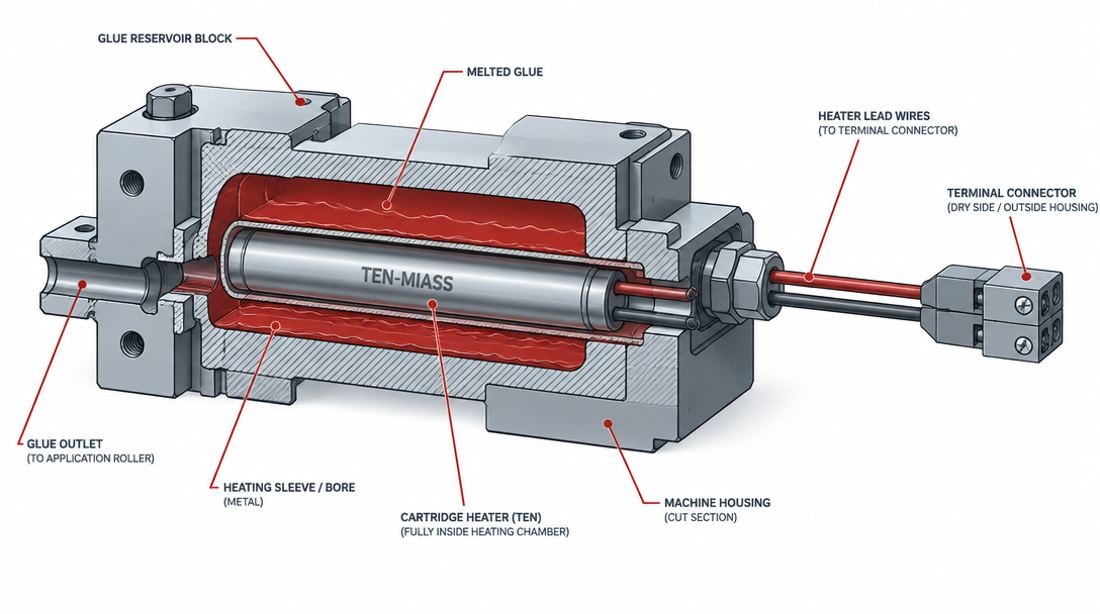

Кромкооблицовочный станок приклеивает кромку к мебельному щиту термоклеем: клеевой гранулят плавится в металлическом цилиндре и наносится валиком на торец заготовки. Разогревает цилиндр патронный ТЭН: стержневой нагреватель, вставленный в глухое отверстие (гильзу) внутри корпуса. Электрические выводы выходят с торца, наружу, на сухую сторону, вдали от клея.
Для станков уровня KDT 706BT типоразмер небольшой: диаметр 12 мм, длина 160 мм, мощность 150 Вт. Это не единственно возможный вариант, встречаются и 10, и 16 мм в зависимости от диаметра гильзы конкретной модели.
Таблица подбора патронных ТЭН для клеевых узлов
| Диаметр, мм | Длина, мм | Мощность, Вт | Материал | Где применяется |
|---|---|---|---|---|
| 10 | 100 | 100 | Сталь 10 | Мелкие клеевые ролики, точечный нагрев |
| 12 | 160 | 150 | AISI 304 | KDT 706BT и близкие по классу станки |
| 12 | 200 | 200 | AISI 304 | Станки среднего класса, длинная гильза |
| 16 | 250 | 300 | AISI 304 | Крупные клеевые цилиндры промышленных линий |
Таблица показывает соседние типоразмеры для ориентира. Патронные ТЭН делаем по чертежу в диапазоне диаметра 4–32 мм и длины 30–6000 мм, так что под конкретную гильзу подбирается точный размер, а не ближайший из каталога.
Почему посадка патрона в гильзу решает всё
Между нагревателем и стенкой гильзы нет ни воды, ни масла, ни пасты, только прямой металлический контакт. Если патрон идёт по гильзе свободно, с люфтом, между ними остаётся воздушный зазор. Воздух проводит тепло в сотни раз хуже металла, и даже зазор в несколько десятых миллиметра режет теплопередачу в разы: спираль внутри патрона греется сильнее положенного, а клей на выходе остаётся холодным.
Отсюда правило подбора: диаметр нагревателя берём на минимальный посадочный допуск под диаметр гильзы, не «плюс-минус миллиметр на глаз». Плотная посадка держит и ресурс спирали: без неё патрон работает на перегреве и выгорает раньше срока.
Расчёт ваттной нагрузки для 12×160 мм на 150 Вт
Ваттная нагрузка q, мощность на квадратный сантиметр площади активной части, считается по формуле: q = P / (π·d·L).
q = 150 / (3,14 × 1,2 см × 16 см) = 150 / 60,3 ≈ 2,5 Вт/см²
Для контактного нагрева вязкой среды через плотную посадку в гильзе это умеренная нагрузка, запас по ресурсу есть. Термоклей плавится обычно в районе 180–220 °C, при расчёте под конкретный станок уточняем у заказчика рабочую температуру клеевого цилиндра и берём класс изоляции с запасом.
Материал оболочки: нержавейка или сталь
По умолчанию предлагаем AISI 304: стандарт для узлов, где возможен контакт с конденсатом или остатками клея на стенке гильзы. Сталь 10 дешевле, но оправдана только в полностью сухом закрытом корпусе без доступа влаги. Для клеевых узлов, корпус которых периодически протирают от остатков клея, нержавейка отрабатывает дольше.
Сгорел ТЭН клеевого узла на кромкооблицовочном станке?
Сделаем патронный ТЭН под вашу гильзу: диаметр, длину, мощность и материал по фото или чертежу. От 1 шт., отгрузка 7–14 дней.
Оформить заказЧто прислать для точного расчёта
- Фото снятого нагревателя рядом с линейкой: диаметр и длину проще снять по фото, чем на слух
- Маркировку с корпуса ТЭНа, если она ещё читается
- Напряжение питания станка (обычно 220 В, но лучше свериться с шильдиком)
- Тип вывода проводов: гибкие провода, клеммы или разъём
- Фото посадочного места (гильзы) целиком, если старого ТЭНа уже нет
Цена патронного ТЭН уровня «норма»: от 1470 ₽ за штуку при закупке от 10 шт. Точный расчёт под конкретный размер и партию делаем в день обращения по фото или чертежу.
