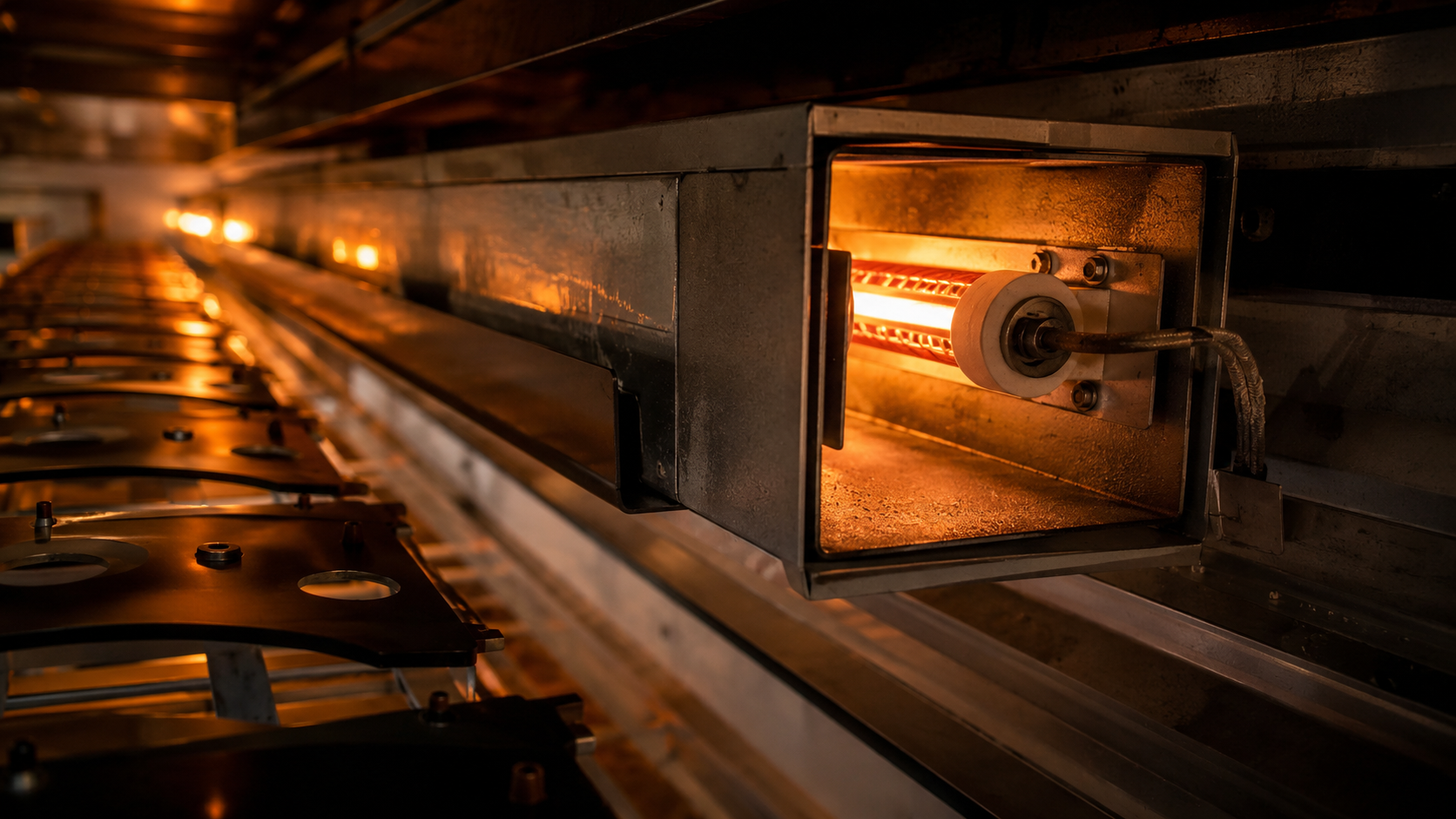

Конвекционные ТЭН или ИК-нагрев для камеры полимеризации: инженерный расчёт и практика
При проектировании камеры полимеризации порошковых красок или клеевых покрытий инженер-теплотехник сталкивается с выбором: конвекционный нагрев трубчатыми электронагревателями (ТЭНами) или инфракрасное излучение. Оба метода имеют физические ограничения по скорости, равномерности и габаритам камеры. Ниже — разбор ключевых параметров с цифрами и формулами, которые помогут принять решение под конкретную задачу.
Физика процесса: зачем камере полимеризации тепло?
Полимеризация порошковой краски требует нагрева детали до 180–220 °C с выдержкой 10–20 минут. Температура воздуха в камере обычно на 20–40 °C выше температуры детали, чтобы компенсировать теплопотери. При конвекции тепло передаётся от нагретого воздуха к изделию; при ИК-нагреве — непосредственно на поверхность детали излучением, без промежуточного нагрева всего объёма. Это ключевое различие влияет на энергозатраты и время цикла.
Конвекционный нагрев ТЭНами — классика для объёмных камер
Трубчатые электронагреватели (ТЭН) с оребрением из стали 10 или AISI 304 (08Х18Н10) устанавливаются в воздушном потоке камеры. Воздух нагревается, циркулирует вентиляторами и омывает детали. Диаметр корпуса ТЭНов для таких задач — от 8 до 16 мм (в диапазоне 4–32 мм, доступном на производстве), длина — от 0,5 до 6 м. Мощность одного элемента — до 8–10 кВт при 380 В (звезда).
По ГОСТ 13268-88 допуск по мощности составляет +5/−10%, что при расчёте сопротивления даёт несимметричный допуск −4/+11% (R = U² / P). Для трёхфазной группы: I_линейный = P / (√3 × U_линейного), сопротивление ветви — U_линейного² / P_элемента.
Преимущества конвекции:
- Равномерный прогрев объёма, подходит для сложных геометрий деталей.
- Низкая стоимость нагревателей (ориентир — сталь 10 для сухого воздуха до 400 °C).
- Возможность точного поддержания температуры через ПИД-регулятор или тиристорный симистор.
Недостатки: инерционность (разогрев камеры до 200 °C может занимать 20–40 минут), потери тепла через стены камеры.
ИК-нагрев — когда нужна скорость и точность зоны
Инфракрасные нагреватели (обычно кварцевые или керамические панели) нагревают поверхность детали за счёт излучения в диапазоне 2–10 мкм. Время выхода на режим — 1–3 минуты. Для крупносерийного производства одной детали ИК-камеры дают выигрыш в производительности до 40 % за счёт сокращения цикла.
Однако ИК-нагрев чувствителен к тени: краска на внутренних полостях и поднутрениях может не дополимеризоваться. Для сложных деталей приходится комбинировать ИК-блоки с конвекцией. Кроме того, ИК-элементы дороже ТЭНов в 2–4 раза, и при попадании пыли снижается их эффективность.
| Параметр | Конвекционный ТЭН | ИК-нагрев |
|---|---|---|
| Время разогрева камеры до 200 °C | 20–40 мин | 2–5 мин |
| Равномерность по объёму | Высокая (при грамотной вентиляции) | Средняя (зона луча) |
| Сложность конструкции | ТЭН + вентилятор + воздуховоды | Панели + крепления + защитное стекло |
| Стоимость 1 кВт установленной мощности | ~1000–1500 руб (ТЭН+монтаж) | ~4000–6000 руб (ИК-панель) |
| Типовые материалы нагревателя | Сталь 10, AISI 304 (08Х18Н10), 12Х18Н10Т | Кварцевое стекло, керамика |
| Типичные применения | Камеры от 2 м³, разнотипные детали | Конвейерные линии, одна номенклатура |
Как выбрать: алгоритм для инженера-теплотехника
- Определите температуру полимеризации и время цикла. Для порошковой краски 180–200 °C подходят оба метода. Если время цикла <10 мин — рассматривайте ИК.
- Оцените геометрию деталей. Наличие глубоких отверстий, рёбер, поднутрений — это аргумент в пользу конвекции. Плоские панели и трубы — под ИК.
- Рассчитайте мощность. Для конвекции Q = V × ρ × c × ΔT / t, где V — объём камеры, ρ — плотность воздуха (1.2 кг/м³), c — теплоёмкость (1 кДж/кг·К), ΔT — перепад, t — время нагрева. Затем проверьте токовую нагрузку по формуле I = P / (√3 × 380).
- Проверьте доступность места. Для ТЭНов нужна обвязка: вентилятор, фильтры, система защиты от перегрева. ИК-панели крепятся на потолок или стены.
- Сравните бюджет. Если серийное производство одной детали — ИК оправдывает себя. Если работаете с разными заказами — конвекция универсальнее.
Пример расчёта: камера полимеризации 3 м³, конвекционный нагрев
Исходные данные: объём 3 м³, требуемое время нагрева до 200 °C — 30 мин (0,5 ч), начальная температура 20 °C, ΔT = 180 К. Теплоёмкость воздуха 1 кДж/кг·К, плотность 1.2 кг/м³. Теплопотери через стенки камеры примем 30 % от полезной мощности.
Полезная мощность: 3 × 1.2 × 1 × 180 / 0,5 = 1296 кДж/ч = 360 Вт. С учётом потерь (коэффициент 1,3): 360 × 1,3 = 468 Вт. Это минимальная мощность для поддержания температуры. Для ускоренного разогрева (за 10 мин) потребовалась бы 360 × 3 = 1080 Вт плюс потери ≈ 1400 Вт.
Ток при 380 В (звезда): 1400 / (1,73 × 380) ≈ 2,1 А. Выбираем ТЭН мощностью 1,5 кВт из стали 10 с оребрением, длина — 1,2 м, диаметр 12 мм. Расчётное сопротивление: R = 380² / 1500 ≈ 96 Ом.
Что выбрать при заказе ТЭНов
Если решение склоняется к конвекции, помните: серийный ТЭН из каталога — всегда компромисс. Оптимальная мощность, длина, материал оболочки и диаметр подбираются под геометрию камеры и состав воздуха (влажность, наличие агрессивных паров). Для сухих камер достаточно стали 10; при повышенной влажности или вблизи химических ванн используйте AISI 304 (08Х18Н10) или цельнотянутую трубку 12Х18Н10Т (бесшовная).
При заказе ТЭНов под камеру полимеризации отправляйте чертёж или фото старого нагревателя. Изготовим из стали 10, AISI 304 (08Х18Н10) или 12Х18Н10Т за 5–10 дней, партия от 1 шт.
