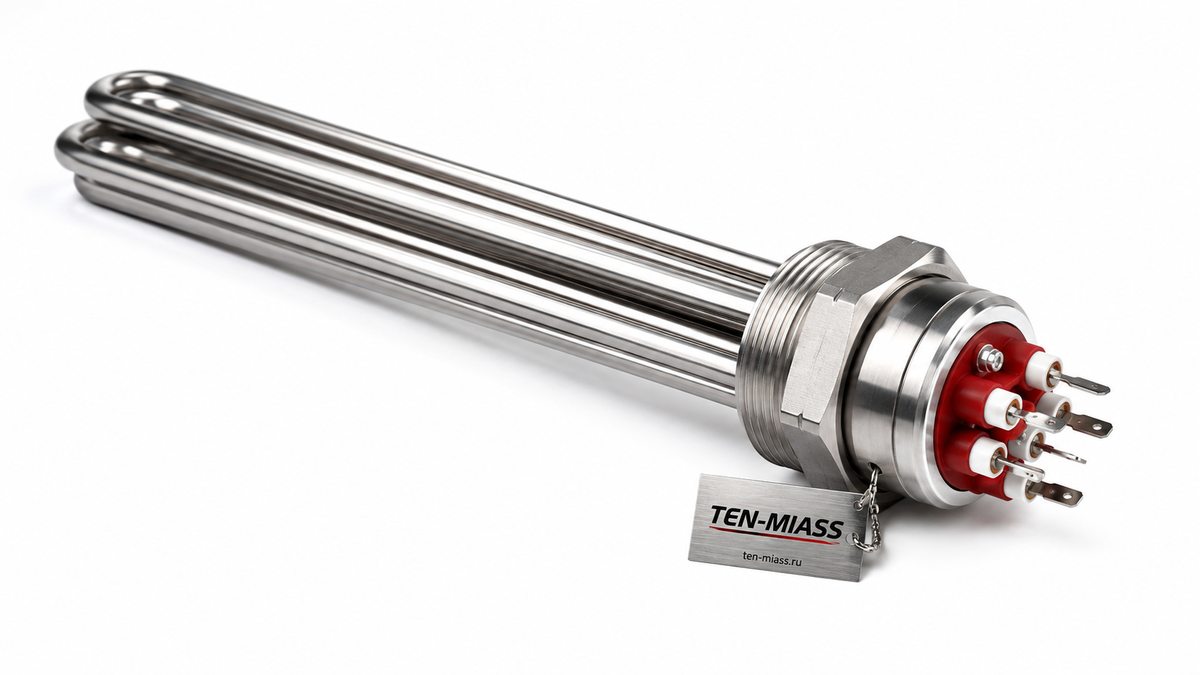

Почему 6 кВт и нержавейка AISI 304
6 кВт — стандартная мощность для промышленных бойлеров объёмом от 80 до 200 литров и технологических ёмкостей. Расчёт простой: P = m×c×ΔT / t, где m — масса воды в кг, c — теплоёмкость воды (4186 Дж/кг×К), ΔT — разница температур, t — время нагрева в секундах.
Для 100 кг воды, нагрева с 20°C до 80°C (ΔT = 60 К): E = 100×4186×60 = 25,1 МДж. При мощности 6000 Вт: t = 25,1 МДж / 6000 Вт = 4183 с, около 70 минут.
Оболочка AISI 304 (российский аналог 08Х18Н10) — нержавеющая сталь пищевого класса, рабочая температура до 300°C. Подходит для воды, пара, слабощелочных растворов. Если среда агрессивная (жёсткая вода с хлоридами, кислотные растворы, пищевые жидкости с кислотностью) — берём 12Х18Н10Т, она устойчивее к питтинговой коррозии.
Гайка: от чего зависит размер
Гайка — резьбовой штуцер, через который ТЭН вкручивается в бак или ёмкость. Размер определяется посадочным отверстием вашего оборудования. Самые распространённые резьбы для ТЭН 6 кВт:
- G1¼" (наружная трубная дюймовая) — бойлеры бытового и полупром. класса
- G1½" — крупные водонагреватели и промышленные баки
- M45×2 — метрическая, встречается на отечественном оборудовании
- M52×2, M60×2 — под тяжёлые ТЭНы в котлах и парогенераторах
Если оборудование под фланцевое крепление — изготавливаем под фланец с нужным расположением болтовых отверстий по чертежу.
Электрика: ток, автомат, кабель
6 кВт — серьёзная нагрузка. Параметры зависят от напряжения питания:
| Напряжение | Конфигурация | Ток (А) | Сечение кабеля | Автомат |
|---|---|---|---|---|
| 220 В | 1 ТЭН 6 кВт | 27 А | 6 мм² | 32 А |
| 380 В | 3 элемента по 2 кВт (звезда) | 9 А на фазу | 2,5 мм² | 16 А |
| 380 В | 3 элемента по 2 кВт (треугольник) | 9 А на фазу | 2,5 мм² | 16 А |
При 220 В и токе 27 А обязательно проверьте качество подводящего кабеля: если проводка в ёмкостном отделении старая и сечение 4 мм² — перегреется. При 380 В нагрузка делится на три фазы, это надёжнее для длительной работы.
Где применяют ТЭН 6 кВт из нержавейки с гайкой
Типовые объекты, куда идут такие ТЭНы:
- Промышленные водонагреватели и бойлеры от 100 до 500 литров на производстве
- Технологические ёмкости для нагрева воды, моечных растворов, технологических жидкостей
- Парогенераторы и паровые камеры на пищевых предприятиях
- Котлы малой мощности на производственных участках
- Сушильные камеры с увлажнением (в паре с датчиком влажности)
Для нагрева масел и воздуха этот материал не подходит — там нужна сталь 10 (углеродистая). Нержавейка AISI 304 оптимальна именно для водяных сред.
Как рассчитать мощность под свою задачу
Формула: P (Вт) = m (кг) × 4186 (Дж/кг×К) × ΔT (К) / t (с)
Пример для 300-литровой ёмкости, нагрев с 15°C до 70°C за 2 часа (7200 с): P = 300 × 4186 × 55 / 7200 = 9,6 кВт. Значит, один ТЭН на 6 кВт не справится — нужен либо 10 кВт, либо два по 6 кВт.
Практически всегда добавляют 20-30% запаса на тепловые потери через стенки ёмкости. Если ёмкость без теплоизоляции и стоит на улице — запас должен быть больше.
Если не хотите считать самостоятельно — пришлите объём ёмкости, начальную и конечную температуру, желаемое время нагрева. Рассчитаем за 30 минут и предложим конфигурацию.
Нужен ТЭН 6 кВт из нержавейки? Пришлите размеры или фото старого — рассчитаем за 30 минут.
Отправить заявкуЧастые вопросы
Что прислать для заказа
- Мощность (6 кВт подтвердить или указать другую если нужна)
- Напряжение: 220 В или 380 В
- Материал среды: вода, пар, раствор — уточнить жёсткость или состав
- Тип крепления: резьба (размер) или фланец (чертёж)
- Длина рабочей части или фото бака с размерами
- Нужное количество
Если старый ТЭН сгорел и сохранился — пришлите фото с двух сторон и размеры. Этого достаточно для расчёта.
