ТЭН из кварцевого стекла 450°C: изготовление по параметрам (диаметр 20 мм, сопротивление 80 Ом)

При диаметре 20 мм и сопротивлении 80 Ом кварцевый ТЭН на 220 В отдаёт 605 Вт, коридор по ГОСТ 13268-88 для этого чертежа - 76,2-88,9 Ом. Кварцевое стекло держит поверхность до 500°C, значит 450°C идут с запасом около 50 градусов. При ваттной нагрузке 3-4 Вт/см² активная зона на этой мощности получается 240-320 мм. Тираж от 1 штуки, срок 7-14 рабочих дней.

Опубликовано 27 сентября 2026 · ТЭН-Миасс

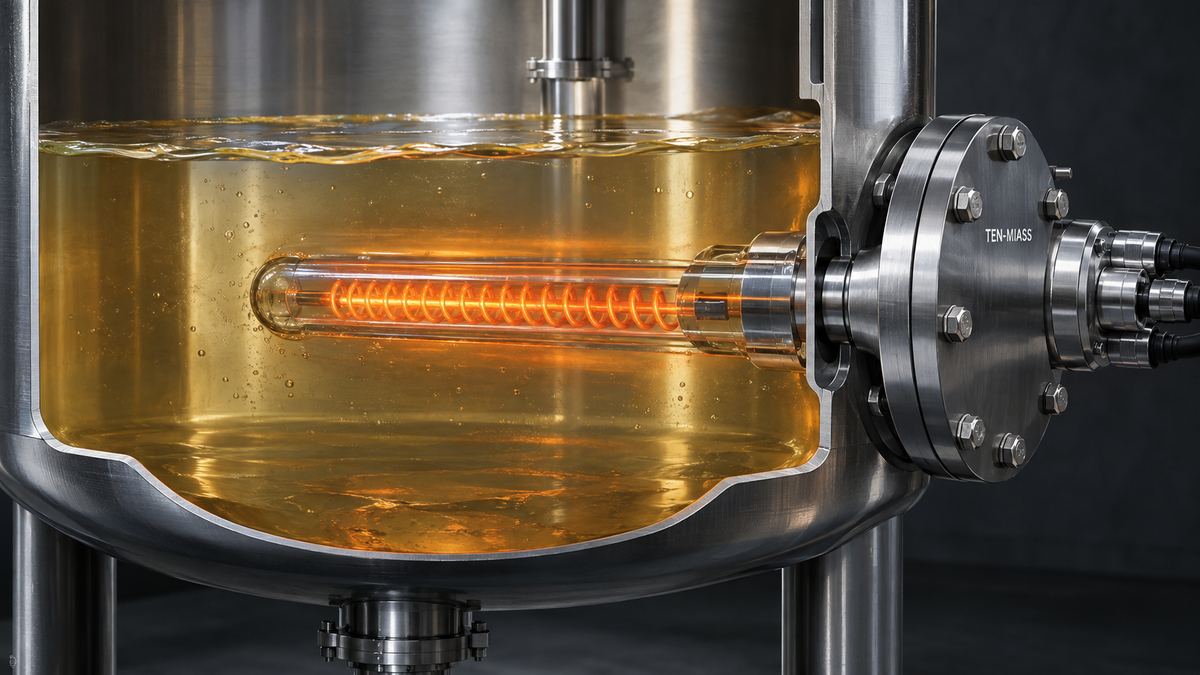

ТЭН из кварцевого стекла в разрезе внутри ёмкости с агрессивной средой, диаметр 20 мм, надпись TEN-MIASS

Кварцевая трубка со спиралью в разрезе - видно, что нихром запрессован в периклаз и не касается стекла

Зачем кварц, если титан и нержавейка тоже держат высокую температуру

450°C сам по себе не редкость для ТЭНа. Нержавеющая оболочка спокойно работает при такой температуре на воздухе. Но как только к температуре добавляется агрессивная среда - кислота, электролит с примесью хлоридов - список материалов резко сужается. По нашей собственной таблице подбора материалов для агрессивных сред максимальная рабочая температура в контакте с кислотой у стали 10 - около 150°C, у титана ВТ1-0 - 300°C, у AISI 316 - 400°C. На отметке 450°C все три уже за пределом. Дальше в очереди стоят кварц (до 500°C) и Incoloy 800 (до 800°C).

Incoloy оправдан для больших диаметров и серийных партий - разница в цене окупается ресурсом. Для одиночного заказа диаметром 20 мм кварц - более практичный вариант: дешевле, кристаллизации кварца при 450°C ещё нет (она начинается ближе к 500°C), а к минеральным кислотам стекло инертно почти полностью. Подробный разбор материалов для агрессивных электролитов и расчёт для ванны гальваники - в отдельной статье про кварцевый ТЭН для электролитов.

Мощность и коридор сопротивления для этого чертежа

Мощность считается по закону Ома для мощности:

P = U² / R = 220² / 80 = 48 400 / 80 = 605 Вт

ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: +5% / −10% от номинала. Для 605 Вт это 544,5-635,25 Вт. Пересчитав обратно через R = U² / P, получаем коридор сопротивления 76,2-88,9 Ом. Если на чертеже стоит ровно 80 Ом - он укладывается в середину коридора, запас есть в обе стороны.

Что в задаче	Почему это важно	Что делать
Кислота или электролит при 400-450°C	Титан (до 300°C) и AISI 316 (до 400°C) на этой температуре уже за пределом стойкости	Кварц (до 500°C) или Incoloy 800 (до 800°C, дороже)
В составе среды есть плавиковая кислота (HF)	Кварц растворяется в HF быстрее, чем в любой другой кислоте	Фторопласт (PTFE) или сплав на основе молибдена, не кварц
Расчётное сопротивление вышло за 76-89 Ом при 220 В	Реальная мощность выходит за коридор ГОСТ 13268-88	Пересчитать длину спирали или перейти на 380 В
На трубке 20 мм получается больше 800 Вт	Ваттная нагрузка превысит 4 Вт/см², спираль перегорит раньше срока	Удлинить активную зону или разбить на два ТЭНа
Возможна работа всухую или скачки уровня жидкости	Кварц лопается почти мгновенно без теплоотвода в жидкость	Датчик уровня и плавный пуск, либо титан вместо кварца

Активная длина трубки при 605 Вт

Ваттная нагрузка кварца ограничена 3-4 Вт/см² - выше спираль внутри трубки перегревается быстрее стекла и выгорает раньше срока. Площадь активной зоны считается как S = π × d × L, отсюда для нужной мощности:

S = P / q, при q = 3 Вт/см²: S = 605 / 3 = 201,7 см² → L = 201,7 / (π × 2) ≈ 32,1 см

При q = 4 Вт/см²: S = 605 / 4 = 151,3 см² → L ≈ 24,1 см

То есть при диаметре 20 мм и мощности 605 Вт активная зона получается 240-320 мм. Короткий вариант (240 мм) работает у самого верхнего предела нагрузки - если есть запас по месту, лучше брать длину ближе к 320 мм, там нагрузка около 2,5 Вт/см² и спираль греется спокойнее.

Пример расчёта: сколько элементов нужно на ванну

Частый сценарий заявки: догреть готовую ёмкость до рабочей температуры за фиксированное время. Формула:

P = 0,00116 × V × ΔT / t

Возьмём ванну на 40 литров, электролит нужно догреть с 25°C до 70°C (ΔT = 45°C) за 25 минут (t = 0,417 ч):

P = 0,00116 × 40 × 45 / 0,417 ≈ 5,0 кВт

Один кварцевый ТЭН 20 мм на 80 Ом даёт 605 Вт. Чтобы закрыть 5 кВт, нужно 5000 / 605 ≈ 8,3, то есть 9 таких элементов параллельно. На практике это уже громоздко - в подобных случаях в статье про электролиты мы сравнивали связку из 11-15 кварцевых трубок с одним титановым блоком той же мощности. Если счёт идёт на киловатты, а не на сотни ватт, разумно пересчитать конструкцию на меньшее количество элементов большего сопротивления или перейти на другой материал оболочки.

Что учесть в конструкции

Контроль уровня жидкости. Кварц лопается почти мгновенно, если включить нагрев на трубке, которая частично оголилась.
Плавный пуск. Резкий скачок мощности на холодную трубку - тот же термоудар, что и оголение. Твердотельное реле с нарастанием мощности за 5-10 секунд снимает риск.
Фланец и герметизация выводов. Обычно фланец делают из нержавейки AISI 304 с прокладкой из PTFE или силикона, диаметр патрубка от DN50, резьба от G1.5". Выводы спирали держат выше уровня жидкости - силиконовый герметик агрессивную среду не выдержит.
Не для плавиковой кислоты. HF растворяет кварц вне зависимости от температуры и концентрации.

Что прислать нам для расчёта

Название и концентрацию среды (кислота, электролит, реагент), pH если известен
Рабочую температуру и допустимый разброс
Объём ёмкости или размеры зоны нагрева
Напряжение сети - 220 или 380 В
Посадочные размеры: диаметр, длину, тип крепления или фланца
Нужен ли контроль уровня и термостат
Чертёж или фото старого ТЭНа, если ищете замену

Нужен кварцевый ТЭН под конкретную среду и температуру?

Посчитаем мощность, коридор сопротивления и длину активной зоны под ваш чертёж. От 1 шт., срок 7-14 дней.

Оформить заказ

Частые вопросы

Почему 450°C, если кварц по паспорту держит до 500°C?

50 градусов запаса нужны на локальные скачки температуры процесса и на погрешность регулятора. Работать вплотную к 500°C нельзя: выше этой границы кварц начинает рекристаллизоваться и теряет прочность.

Какая мощность у кварцевого ТЭНа диаметром 20 мм с сопротивлением 80 Ом?

605 Вт при 220 В: P = U² / R = 220² / 80 = 605 Вт. По ГОСТ 13268-88 реальная мощность может быть 544,5-635,25 Вт, чему соответствует сопротивление 76,2-88,9 Ом.

Можно ли использовать кварцевый ТЭН в плавиковой кислоте?

Нет. Кварц (SiO₂) растворяется в плавиковой кислоте (HF) быстрее, чем в любой другой среде. Для HF нужна оболочка из фторопласта (PTFE) или сплава на основе молибдена.

Какой минимальный тираж и срок изготовления такого ТЭНа?

От 1 штуки, срок 7-14 рабочих дней с момента согласования чертежа или эскиза с параметрами среды.

Насколько кварцевый ТЭН дешевле титанового при той же мощности?

Примерно в 1,5-2 раза дешевле при единичном заказе. Но кварц хрупкий, и на большом количестве параллельных элементов совокупная стоимость владения может обойтись дороже одного титанового блока с тем же ресурсом.

Замерил сопротивление 90 Ом вместо 80 - это брак?

90 Ом выходит за верхнюю границу коридора 88,9 Ом. Реальная мощность просядет ниже 544 Вт от расчётной. Для контроля процесса нагрева это уже отклонение - разбираться, почему спираль изменила сопротивление.

Материалы оболочки и когда какой выбирать - подробнее в статье про титановый ТЭН и когда он нужен дороже нержавейки. Про сам норматив на допуск мощности - в статье ГОСТ 13268-88 простыми словами. Как считается ваттная нагрузка для разных сред - в статье про ваттную нагрузку ТЭНа.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года.
