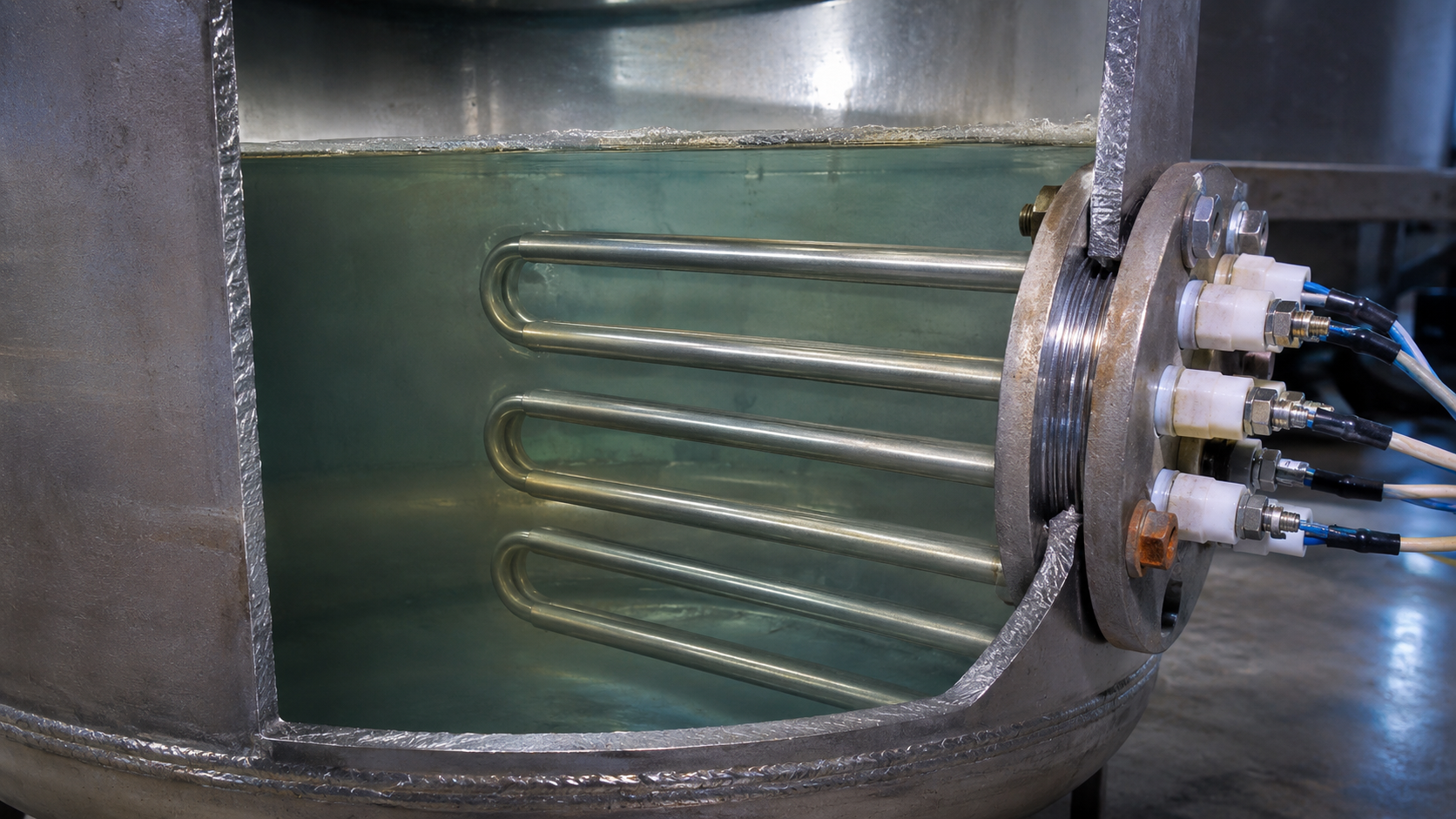

ТЭН с оболочкой Incoloy 800: где применять и сколько ждать

ТЭН с оболочкой Incoloy 800 (ХН32Т) заказывают, когда стандартная нержавейка AISI 304 (08Х18Н10) выходит из строя за один сезон. Такое случается в гальванических ваннах с хлоридными электролитами, в судовых подогревателях морской воды, на линиях подогрева обводнённой нефти. Разберём, в каких именно средах сплав окупается, по какой формуле считать сопротивление трёхфазного блока и сколько времени уйдёт на изготовление по чертежу.

Что такое Incoloy 800 (ХН32Т) и чем он лучше AISI 304

Incoloy 800 — это жаропрочный и коррозионностойкий сплав на железоникелевой основе. Содержание никеля 30–35 %, хрома 19–23 %, остальное — железо. Добавки титана и алюминия упрочняют сплав при высоких температурах. Российский аналог — ХН32Т (ГОСТ 5632, класс никелевых сплавов).

Ключевое отличие от AISI 304 (08Х18Н10) — стойкость к хлоридному растрескиванию под напряжением. Обычная нержавейка при концентрации хлоридов выше 50–200 мг/л и температуре от 60 °C получает точечную коррозию (питтинг). Incoloy 800 работает в морской воде, где хлорид-ионов до 20 000 ppm, без локальных разрушений. Второе преимущество — жаростойкость. Оболочка сохраняет механическую прочность до 800 °C, тогда как AISI 304 начинает окалинообразовываться уже при 600 °C.

Внутреннее устройство ТЭНа такое же, как у других трубчатых нагревателей: нихромовая спираль в магнезитовой засыпке (периклаз). Отличие — только в материале оболочки. Для производства используют цельнотянутую трубу из сплава ХН32Т, что особенно важно для агрессивных сред: сварной шов всегда является слабым местом.

Области применения: хлориды, кислоты, высокие температуры

ТЭНы из Incoloy 800 ставят туда, где коррозионная стойкость AISI 316 оказывается недостаточной. Ниже — конкретные промышленные узлы:

• Гальванические ванны никелирования и хромирования: электролиты на основе NiCl₂, CrO₃, HCl при 60–80 °C — агрессивны к стандартной нержавейке.
• Опреснительные установки и судовые нагреватели морской воды: подогрев от 5 до 60 °C при постоянном контакте с хлоридами.
• Оборудование нефтеподогрева на шельфе: высокосернистая и обводнённая нефть, пластовая вода с H₂S.
• Высокотемпературные камеры полимеризации, муфельные печи, термопластавтоматы: воздух и газовые среды до 700 °C.
• Пастеризаторы в пищевой промышленности: томатная паста, фруктовые концентраты, уксусная и лимонная кислоты.

Для неагрессивных сред Incoloy 800 избыточен. Если среда — пресная вода, масло или сухой воздух до 200 °C, используют Сталь 10 или AISI 304 (08Х18Н10). Сплав ХН32Т оправдан только там, где обычные оболочки разрушаются за месяцы.

Сравнение материалов оболочки: таблица по средам

При заказе ТЭНа учитывайте требования ГОСТ 13268-88: допуск по мощности составляет +5/−10 %, что даёт несимметричный допуск по сопротивлению −4/+11 %. Практическое следствие: не обязательно угадывать мощность с точностью до ватта, но для расчёта группового подключения стоит брать номинал с запасом.

Расчёт сопротивления для трёхфазного блока в оболочке Incoloy 800

Типичная задача — подогрев морской воды в баке 5 м³. Требуемая мощность 30 кВт, питание 380 В, подключение блока ТЭНов звездой. В звезде на каждый элемент приходит фазное напряжение 220 В (380 В / √3). Если блок собран из десяти элементов по 3 кВт, сопротивление каждой ветви:

R = U_ф² / P_элемента = 220² / 3000 ≈ 16,1 Ом

Общий линейный ток такого блока:

I = P_общая / (√3 × U_линейного) = 30 000 / (1,73 × 380) ≈ 45,6 А

Для одноэлементного ТЭНа формула проще. Например, нагреватель масла в гидростанции мощностью 6 кВт на 380 В:

R = U² / P = 380² / 6000 ≈ 24,1 Ом

Эти значения сопротивления технолог закладывает при навивке нихромовой спирали. Конечный замер сопротивления готового изделия делают после запрессовки и отжига, поэтому отклонение от расчётного должно укладываться в допуски ГОСТ 13268-88.

Сколько ждать ТЭН из Incoloy 800: сроки и заказ под чертёж

Срок изготовления типового ТЭНа на нашем производстве — 5–10 дней. Это касается и стандартных одноэлементных нагревателей, и блоков с фланцевым креплением. Минимальная партия — 1 штука, поэтому заказ одного опытного образца для тестовой эксплуатации возможен без переплаты за «минимальный тираж».

Для расчёта нужны следующие параметры:

• диаметр оболочки — от 4 до 32 мм;
• длина — от 30 до 6000 мм;
• среда нагрева (морская вода, электролит, нефть, воздух);
• рабочая температура и напряжение;
• схема подключения — звезда, треугольник или однофазная;
• присоединительная резьба: одиночный штуцер G1/2", G3/4", M14×1.5, M22×1.5 или фланец блок-ТЭНа G1.5", G2", G3", M48×2, M56×2, M64×3.

Если точного чертежа нет, принимаем фото вышедшего из строя ТЭНа с линейкой. Восстанавливаем геометрию до миллиметра, уточняя мощность и материал по среде. Серийный ТЭН из каталога — это компромисс. Заказ по чертежу позволяет задать мощность ровно под объём бака, длину под габарит шкафа и резьбу под существующий фланец, а не подстраивать конструкцию под складские позиции.

Пришлите чертёж или фото старого нагревателя — подберём оболочку из Incoloy 800 (ХН32Т), рассчитаем удельную поверхностную мощность и вернём срок в течение рабочего дня. Партия от 1 шт., типовой срок изготовления 5–10 дней.
