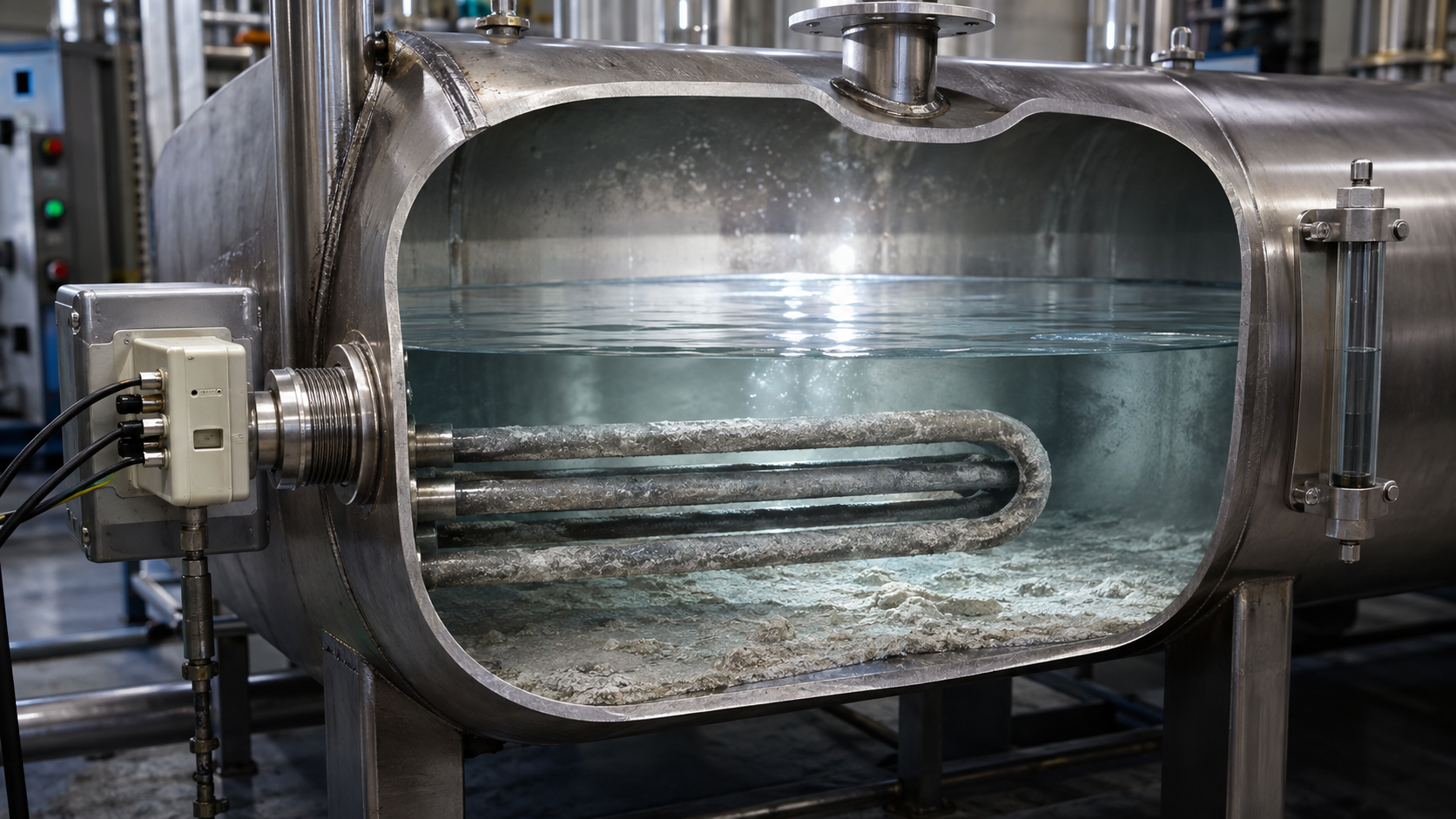

ТЭН для испарения воды: расчёт, конструктив и материалы для выпарных установок, увлажнителей и парогенераторов

Испарение воды — энергозатратная операция. Для превращения 1 кг воды в пар при атмосферном давлении требуется 2256 кДж, а на нагрев той же массы от 20 до 100 °C — всего 334 кДж. То есть парообразование почти в семь раз «дороже» нагрева. Поэтому ТЭН для увлажнителя, выпарной установки или промышленного парогенератора нельзя подбирать по тем же таблицам, что и для бойлера. Здесь нужен отдельный расчёт: удельная мощность поверхности, температура оболочки, возможное отложение накипи и выбор марки нержавеющей стали под среду.

Теплофизика испарения: откуда берётся расход мощности

Вода нагревается до 100 °C, затем температура фиксируется на точке кипения, и вся подводимая энергия расходуется на фазовый переход. Если ТЭН рассчитан только на нагрев, производительность пара окажется в разы ниже ожидаемой. Расчётная формула для требуемой мощности парогенератора выглядит так:

P = (m × (c × ΔT + r)) / (η × t)

где m — масса воды, c — теплоёмкость 4,18 кДж/(кг·К), ΔT — подогрев от исходной температуры до 100 °C, r — удельная теплота парообразования 2256 кДж/кг, η — КПД установки, t — время.

Практический ориентир: при КПД 90% на каждые 10 кг/ч пара нужно примерно 8 кВт мощности ТЭНа. Для 50 кг/ч — около 40 кВт, для 100 кг/ч — 80 кВт. Серийные ТЭНы на 9–12 кВт подходят только для лабораторных увлажнителей, но не для цеховой выпарной установки.

Расчёт сопротивления ТЭНа по ГОСТ 13268-88

Мощность ТЭНа определяется сопротивлением его нихромовой спирали. ГОСТ 13268-88 допускает отклонение мощности +5/−10%, что соответствует несимметричному допуску на сопротивление −4/+11%. Если сопротивление занизить, ТЭН будет перегружен по току; если завысить — мощность упадёт.

Для одиночного ТЭНа на 220 В:

R = U² / P

Пример: ТЭН 3 кВт на 220 В → R = 220² / 3000 ≈ 16,1 Ом.

В трёхфазном парогенераторе на 380 В чаще используют схему «звезда». В этом случае на каждый элемент приходит фазное напряжение 220 В (380 В / √3), а сопротивление ветви:

R = U² / P = 220² / 3000 ≈ 16,1 Ом

Линейный ток трёхфазной нагрузки:

I = P / (√3 × U) = 9000 / (1,73 × 380) ≈ 13,7 А

Для схемы «треугольник» на 380 В на каждый элемент подаётся линейное напряжение 380 В, и сопротивление элемента 3 кВт:

R = 380² / 3000 ≈ 48,1 Ом

Выбор схемы зависит от напряжения, которое выдерживают нагреватели, и от допустимого тока автоматического выключателя. Блок-ТЭН на 24–30 кВт обычно собирают по схеме «звезда» с перемычками на клеммной колодке.

Конструктив ТЭНа для испарителя: диаметр, длина, резьба

Диаметр корпуса ТЭНа влияет на плотность поверхностной мощности — важный параметр для испарителей. На производстве ТЭН-Миасс изготавливают элементы диаметром от 4 до 32 мм и длиной от 30 до 6000 мм. Для воды и пара оптимальный диапазон — 10–16 мм: при этом обеспечивается удельная мощность 6–12 Вт/см² без перегрева приповерхностного слоя.

Если плотность мощности превышает 15 Вт/см², на оболочке образуется плёночное кипение: паровая прослойка ухудшает теплоотвод, оболочка перегревается выше 120–150 °C, а накипь спекается в плотный слой. Именно поэтому нельзя ставить мощный ТЭН с короткой активной зоной в парогенератор — нужен расчёт по площади поверхности оболочки.

Для одного нагревательного элемента применяют штуцер с мелкой резьбой G1/2", G3/4", M14×1.5 или M22×1.5. Для многопетлевого блока — фланец с крупной резьбой G1.5", G2", G3", M48×2, M56×2 или M64×3 под ключ-шестигранник. Эти резьбы не взаимозаменяемы: через резьбу G1/2" физически не протянуть три и более параллельных петель.

Материалы оболочки: что работает в паре и воде

Вода при кипении агрессивна: хлориды, гидрокарбонаты, растворённый кислород — всё это воздействует на оболочку при температуре 100–110 °C и выше. Для испарителей не используют сталь 10 (она уместна для воздуха или масла). Типовые материалы ТЭН-Миасс для испарительного оборудования:

Цельнотянутая труба 12Х18Н10Т без продольного шва исключает локальную коррозию по месту сварки — это важно, если парогенератор используется в фармацевтике или пищевом производстве. Внутри ТЭНа находится нихромовая спираль в магнезитовой засыпке (периклаз), которая изолирует витки и отводит тепло на оболочку.

Контроль режима: термопары, уровень и защита

ТЭН испарителя не должен работать без контроля уровня воды. При оголении активной части теплоотвод прекращается, и оболочка за считанные секунды прогревается до 300–400 °C. Поэтому в конструкцию парогенератора обязательно входят датчик уровня и термостат с уставкой не выше 150 °C.

Для съёма температуры на автоматику используют термопары типа K, J или T в гильзе из AISI 304 (08Х18Н10). В сушильных камерах и цехах с повышенной влажностью монтажная часть ТЭНа защищается по стандарту IP65 или IP68. Если установка размещена во взрывоопасной зоне — например, в цехе нефтеподогрева, — необходим ТЭН во взрывозащитном исполнении Ex-d.

Пример расчёта: от серийного элемента к ТЭНу под задачу

Было: для увлажнителя камеры созревания сыра использовали серийный ТЭН 12 кВт с длиной активной части 400 мм. Требуемая производительность — 18 кг/ч пара. Расчёт показал, что необходимая мощность — 15 кВт, а при допустимой плотности 10 Вт/см² длина оболочки должна быть не менее 600 мм.

Стало: изготовили фланцевый блок-ТЭН 15 кВт, схема «звезда» на 380 В, оболочка AISI 304 (08Х18Н10), длина — 600 мм, фланец G1.5". Время выхода на рабочий режим сократилось с 45 до 25 минут, расход пара достиг проектных 18 кг/ч.

Частые вопросы по ТЭНам для испарения воды

Можно ли изготовить ТЭН по образцу вышедшего из строя? Да, по фотографии или размерам восстанавливают геометрию до миллиметра — диаметр, длину, форму спирали и резьбу. Эталонный ТЭН использовать не обязательно, достаточно чертежа с отметками.

Какой материал выбрать для парогенератора на жёсткой воде? Оптимален AISI 304 (08Х18Н10). При содержании хлоридов выше 200 мг/л следует перейти на AISI 316L (03Х17Н14М2) или титан.

Что будет, если завысить удельную мощность на поверхности? Начнётся плёночное кипение, КПД упадёт, а на оболочке появится прикипевшая накипь. Нормальная плотность для воды — 6–12 Вт/см².

Почему серийный ТЭН не подходит для выпарной установки? Серийный элемент рассчитан на нагрев бака, а не на парообразование. У него либо занижена мощность на единицу длины, либо резьба не совпадает с фланцем, либо материал оболочки не рассчитан на кипящую воду.

Как рассчитать сопротивление для заказа? Укажите напряжение питания, схему включения и мощность. Для звезды на 380 В сопротивление элемента 3 кВт — 16,1 Ом, для однофазного ТЭНа на 220 В — около 16,1 Ом при той же мощности. Технолог ТЭН-Миасс пересчитает параметры и уточнит значение для вашей схемы.

Пришлите технологу ТЭН-Миасс параметры установки: длину зоны нагрева, диаметр и резьбу, среду, рабочую температуру и напряжение. По ним подберут мощность, материал оболочки и схему подключения, изготовят партию от 1 шт за 5–10 рабочих дней.
