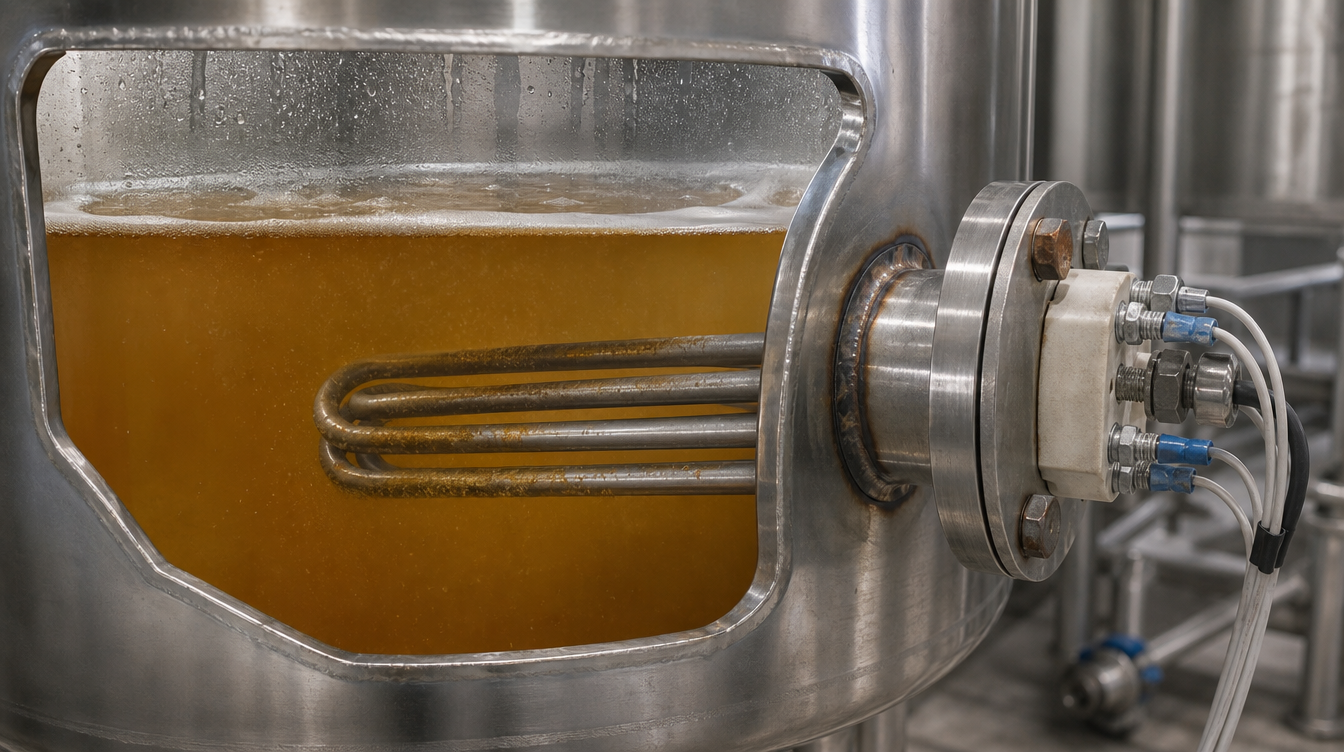

ТЭН или электроплитка для нагрева куба: что выгоднее для промышленной ёмкости
Нагрев куба на производстве — это не бытовая задача. Когда речь идёт о ёмкости 0,5–10 м³, о технологической жидкости с заданным темпом нагрева, о 380 В и трёхфазной нагрузке, выбор между погружным ТЭНом и электроплиткой решается цифрами. Разница в КПД достигает 20%, в ресурсе — до 5 раз, а в стоимости эксплуатации — десятки тысяч рублей в год на один куб. Рассмотрим оба варианта с точки зрения инженера-теплотехника.
Почему плитка проигрывает по теплопередаче
Электроплитка — это нагреватель, который работает через твёрдое дно куба. Тепловой поток последовательно преодолевает: контакт плитка–дно, толщину металла, слой накипи или отложений, пристеночный слой жидкости. Каждый из этих слоёв создаёт термическое сопротивление. Для стального куба с толщиной дна 4–6 мм и слоем накипи 1–2 мм суммарные потери на передачу тепла составляют 15–30% от подведённой мощности. КПД такой системы — 70–85%, и он падает по мере загрязнения дна.
Погружной ТЭН передаёт тепло непосредственно среде — конвекцией от поверхности корпуса. Потери на излучение и кондукцию в окружающую среду минимальны. КПД погружного нагрева, по данным заводских испытаний, составляет 95–97%. Для куба 1 м³ воды с нагревом от 15 до 90 °C это разница в потреблённой мощности 15–20 кВт·ч на один цикл. Если таких циклов в сутки три, переплата за электроэнергию достигает 60 кВт·ч — это 15–20 тысяч рублей в месяц при промышленном тарифе.
Расчёт мощности ТЭНа для куба: конкретный пример
Требуется нагреть куб объёмом 1,5 м³ воды с 10 до 90 °C за 3 часа. Теплоёмкость воды — 4,2 кДж/(кг·°C), плотность — 1000 кг/м³. Подводимая мощность:
Q = c × m × ΔT = 4,2 × 1500 × 80 = 504 000 кДж = 140 кВт·ч
P = Q / t = 140 / 3 ≈ 47 кВт
С учётом теплопотерь через изоляцию куба (10–15%) принимаем установленную мощность 50–55 кВт. Это трёхфазная нагрузка 380 В. Для блок-ТЭНа из трёх элементов, включённых звездой, на каждый элемент приходится фазное напряжение 220 В. Сопротивление элемента при мощности 18 кВт:
R = U_ф² / P_элемента = 220² / 18000 ≈ 2,7 Ом
Допуск по ГОСТ 13268-88 для сопротивления — от −4% до +11%, то есть рабочий диапазон 2,59–3,0 Ом. Под этот расчёт ТЭН-Миасс изготавливает блок-ТЭН с габаритами, которые проходят в технологическое окно куба. Диаметр корпуса — от 4 до 32 мм, длина — от 30 до 6000 мм.
Сравнение по ключевым параметрам
| Параметр | Электроплитка | Погружной ТЭН |
|---|---|---|
| КПД подведённой мощности | 70–85% | 95–97% |
| Температура нагревательной поверхности | до 400 °C | до 100 °C в воде, до 350 °C в масле |
| Срок службы | 3000–5000 ч до перегорания | 10 000–20 000 ч (по ГОСТ 13268-88) |
| Равномерность нагрева | локальный перегрев дна, зона кипения над плиткой | равномерный по объёму при наличии перемешивания |
| Реакция на накипь | снижение КПД, перегрев дна, деформация плоскости | снижение теплоотвода, возможен перегорание спирали при слое накипи более 2 мм |
| Ремонтопригодность | замена плитки целиком | замена ТЭНа без слива полного объёма при установке через фланец или штуцер |
| Регулировка мощности | ступенчатая (переключение секций) | плавная симистором или широтно-импульсная, с датчиком в кубе |
Что делает завод при заказе ТЭНа под куб
Серийный ТЭН из розницы почти никогда не совпадает с задачей: мощность через одну ступень, длина не входит в габарит шкафа, резьба не стыкуется с существующим фланцем. Производство ТЭН-Миасс изготавливает по техзаданию от 1 штуки. Срок типового изделия — 5–10 дней. Технолог запрашивает четыре параметра: длину и диаметр нагревательной части, рабочую среду, температуру и напряжение. По этим данным рассчитывается мощность, подбирается материал оболочки, определяется схема подключения.
Для куба объёмом 1–3 м³ на воде используется блок-ТЭН с фланцем G1,5" или G2" под ключ-шестигранник. Для малых ёмкостей до 200 л — одиночный штуцерный ТЭН с резьбой G1/2", G3/4" или M22×1,5. Материал оболочки — AISI 304 (08Х18Н10) для воды и пара до 200 °C. Если среда содержит хлориды или кислоты — титан или AISI 316 (10Х17Н13М2). Для масла и сухих сред — сталь 10.
- При заказе ТЭНа укажите: объём куба, требуемую скорость нагрева, рабочую температуру.
- Укажите: среда (вода, масло, раствор щёлочи, кислота, этиленгликоль).
- Укажите: напряжение 220/380 В и доступную схему включения (звезда, треугольник, однофазная).
- Укажите: размер технологического окна или посадочной резьбы.
Когда плитка всё-таки оправдана
Существуют условия, при которых погружной ТЭН не устанавливают: продукт — густая паста, которая налипает на корпус и блокирует теплоотвод; куб с агрессивной средой, где требуются дорогие титановые ТЭНы; герметичный аппарат под давлением, где нельзя нарушать целостность стенки. В этих случаях используют электроплитку с литой чугунной поверхностью КПД 80–85% при плотном контакте с дном, но рекомендуют рассматривать индукционный нагрев или паровую рубашку как более эффективную альтернативу.
Для стандартной задачи — куб на 1–10 м³ с водой, раствором или маслом — погружной ТЭН выигрывает по КПД, сроку службы и точности управления. Заказать блок-ТЭН под чертёж куба можно сразу с термопарой типа K или J и взрывозащищённой клеммной коробкой Ex-d для зон класса 1 и 2. Расчёт мощности выполняется бесплатно за один рабочий день после получения ТЗ.
Отправьте в ТЭН-Миасс эскиз куба с размерами и составом среды — технолог вернёт расчёт с вариантами по мощности, материалу и схеме подключения.
