Жёсткая вода и ТЭН: 5 решений кроме «менять чаще»

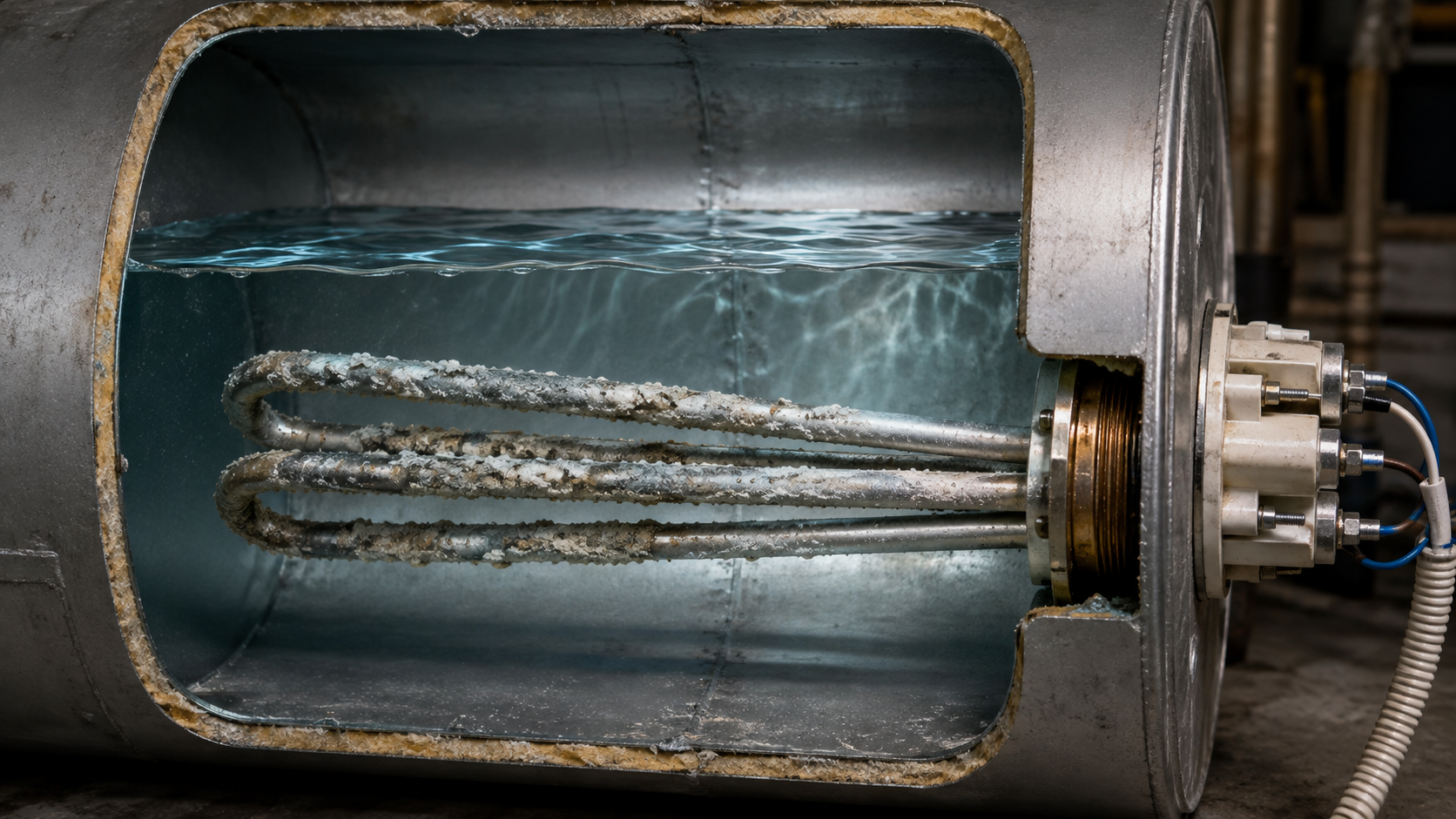

Накипь на ТЭНе — это не дефект конкретного нагревателя, а закономерный результат физики теплообмена. Когда слой отложений достигает 1–2 мм, теплопроводность падает в десятки раз: у стали она порядка 45 Вт/(м·К), у кальцита — около 0,8–1,2 Вт/(м·К). Спираль внутри ТЭНа продолжает выделять ту же мощность, но тепло не уходит в воду. Температура нихрома растёт, ресурс спирали сокращается с десятков тысяч часов до нескольких сотен. В промышленных водонагревателях, пастеризаторах и парогенераторах это означает не просто замену ТЭНа, а простой линии, потерю продукта и внеплановые работы.
Вот пять инженерных решений, которые позволяют уйти от стратегии «купил, поставил, через полгода заменил» к управляемому ресурсу нагревателя. Все расчёты — для трёхфазных сетей 380 В, стандартных для цехового оборудования.
Почему накипь ускоряет выход ТЭНа из строя: цифры
Возьмём типовой блок-ТЭН мощностью 9 кВт, включённый «звездой». На каждый элемент приходится 3 кВт при фазном напряжении 220 В. Сопротивление элемента по закону Ома: R = Uф² / P = 220² / 3000 ≈ 16,1 Ом. Пока ТЭН чистый, температура оболочки при работе в воде 60–80 °C не превышает 100–110 °C. Спираль (нихром) работает при 600–700 °C — нормально для магнезитовой засыпки.
При слое накипи 1,5 мм температура оболочки растёт до 250–350 °C. Нихромовая спираль перегревается до 900–1000 °C, её сопротивление изменяется, возникает локальный перегрев и обрыв. По ГОСТ 13268-88 допуск по мощности составляет +5/−10 %, что соответствует несимметричному допуску по сопротивлению −4/+11 %. Накипь выводит ТЭН за пределы этих допусков задолго до механического разрушения.
Дополнительный фактор — коррозия под слоем отложений. Под накипью создаётся зона с пониженным pH, и даже нержавеющая сталь AISI 304 (08Х18Н10) начинает питтинговую коррозию. Если не бороться с накипью, ТЭН умирает не от перегрева, а от сквозного свища.
Решение №1. Умягчение воды до ТЭНа
Самый радикальный способ — убрать ионы кальция и магния из теплоносителя. Для промышленных контуров применяются ионообменные установки (Na-катионирование) и дозирование ингибиторов комплексонатов. Карбонатная жёсткость ниже 1 мг-экв/л практически исключает образование плотной накипи; остаётся лишь рыхлый шлам, который удаляется продувкой.
Для блочно-модульных котельных и паровых котлов это стандарт. Для пищевых линий, где вода контактирует с продуктом, используют обратный осмос — но он дороже и требует регулярной замены мембран. На практике для ТЭНов промышленных водонагревателей достаточно ионообменного фильтра производительностью, равной часовому расходу горячей воды.
Решение №2. Снижение удельной поверхностной мощности
Скорость образования накипи зависит не столько от жёсткости, сколько от температуры стенки ТЭНа. Чем выше температура поверхности, тем быстрее кристаллизация солей. Удельная поверхностная мощность (Вт/см²) — главный проектный параметр. Для водяных ТЭНов в жёсткой воде нормой считается 3–5 Вт/см², для мягкой — до 8 Вт/см². Это достигается увеличением активной длины нагревателя и, соответственно, площади поверхности.
Серийные ТЭНы часто имеют удельную мощность 10–12 Вт/см², заложенную для компактности. Если у вас скважинная вода с жёсткостью свыше 5 мг-экв/л и нет умягчения, стоит заказать ТЭН с заниженной мощностью — под чертёж с увеличенной длиной или диаметром. ТЭН-Миасс изготавливает патронные ТЭНы диаметром от 4 до 32 мм, длиной от 30 до 6000 мм — всегда можно подобрать геометрию под требуемую удельную мощность.
Пример из практики: для бака 1,5 м³ (доводчик горячей воды в цехе) вместо серийного ТЭНа 12 кВт с удельной мощностью 11 Вт/см² поставили ТЭН 9 кВт с удельной мощностью 4,5 Вт/см². Средняя температура оболочки упала со 180 до 80 °C, срок службы вырос с 4 до 18 месяцев даже без умягчения.
Решение №3. Материал оболочки и антинакипные покрытия
Для жёсткой воды недостаточно просто стали 10. Правильный выбор — нержавеющие стали с высоким содержанием хрома и никеля. При первом упоминании дадим соответствия ГОСТ:
- AISI 304 (08Х18Н10) — стандарт для воды и пара до 200 °C;
- AISI 321 (08Х18Н10Т) — для термоциклических нагрузок и контакта с агрессивными средами;
- 12Х18Н10Т (цельнотянутая бесшовная труба) — пищевые и химически активные среды;
- Титан (ВТ1-0) — для хлоридов, морской воды, гальванических ванн.
Накипь к нержавеющей стали пристаёт менее прочно, чем к углеродистой, поэтому её легче удалить при промывке. Важно: полированная поверхность (Ra ≤ 0,8 мкм) снижает адгезию отложений. При заказе по чертежу укажите требуемый класс шероховатости — это влияет на срок службы в жёсткой воде.
Решение №4. Автоматика и ограничение температуры
Накипь интенсивно образуется при температуре стенки выше 90 °C. Поддержание температуры воды в баке не выше 75 °C (с антилегионеллёзным термоциклом раз в сутки) снижает скорость отложений в 2–3 раза. Для этого необходимо:
- терморегулятор с датчиком на трубке, а не на корпусе;
- таймер для ночного прогона до 85 °C;
- контроль тока каждой фазы — падение тока при постоянном напряжении говорит о росте сопротивления из-за перегрева спирали.
Для ТЭНов мощностью 9–90 кВт стандартно применяются термопары типа K или J, встраиваемые в гильзу. При заказе блока с термопарой вы получаете сигнал на контроллер раньше, чем накипь выведет ТЭН из строя.
Решение №5. Промышленная промывка вместо замены
Бытовая чистка лимонной кислотой не подходит для промышленных ТЭНов: объёмы баков от 500 л и выше требуют циркуляционной промывки раствором органической кислоты (щавелевой, сульфаминовой) с ингибитором коррозии. Периодичность — раз в 1–3 месяца в зависимости от жёсткости. Это возвращает ТЭНу до 95 % исходной теплопередачи.
Важно: промывка не восстанавливает уже потерянную спираль. Если ТЭН проработал с перегревом более 50 часов, его сопротивление изменилось на 10–15 % — по ГОСТ 13268-88 такой нагреватель считается браком. Промывка эффективна только при регулярном проведении.
Сравнение решений: таблица
| Метод | Капитальные затраты | Эффективность против накипи | Сложность внедрения |
|---|---|---|---|
| Ионообменное умягчение | Средние (фильтр + смола) | Высокая (жёсткость до 0,5 мг-экв/л) | Требует обвязки и регенерации |
| Снижение удельной мощности ТЭНа | Низкие (заказ по чертежу) | Средняя (снижает скорость отложений) | Нет |
| Легированная оболочка AISI 321 (08Х18Н10Т) | Низкие (удорожание 10–15%) | Средняя (меньше адгезия) | Нет |
| Автоматика с термопарой и ограничением 75 °C | Средние (контроллер, датчики) | Средняя (замедление процесса) | Требует настройки |
| Периодическая кислотная промывка | Низкие (реагенты) | Восстановление до 95% | Плановое обслуживание |
В реальных условиях оптимальная стратегия — комбинация: умягчение (или хотя бы дозирование ингибитора) + ТЭН с удельной мощностью не выше 5 Вт/см² и оболочкой AISI 304 (08Х18Н10). Тогда замена ТЭНа требуется не раз в 4–6 месяцев, а раз в 3–5 лет. Для жёсткой воды с хлоридами выбирайте AISI 316 (10Х17Н13М2) — он устойчив к питтингу, но дороже.
При заказе нового ТЭНа вместо серийного укажите не только мощность и длину, но и жёсткость воды, температуру нагрева и возможность промывки. Технолог подберёт диаметр (в диапазоне 4–32 мм), материал оболочки и рассчитает удельную мощность так, чтобы накипь не стала причиной простоя вашему цеху. Партия от 1 шт, срок изготовления типового изделия — 5–10 дней.
