Гибкий воздушный ТЭН 1 кВт: конструкция, применение и расчёт для промышленных задач

Гибкий воздушный ТЭН мощностью 1 кВт — это специализированный нагревательный элемент, предназначенный для обогрева газовых сред (воздух, азот, углекислый газ) в условиях, где жёсткая конструкция неприменима. В отличие от бытовых воздушных ТЭНов, промышленные гибкие версии изготавливаются под конкретную геометрию обогреваемого узла: канал, патрубок, короб вентиляции. В этой статье — технические параметры, материалы, ограничения по ГОСТ 13268-88 и реальные B2B-кейсы.

Конструкция гибкого воздушного ТЭНа

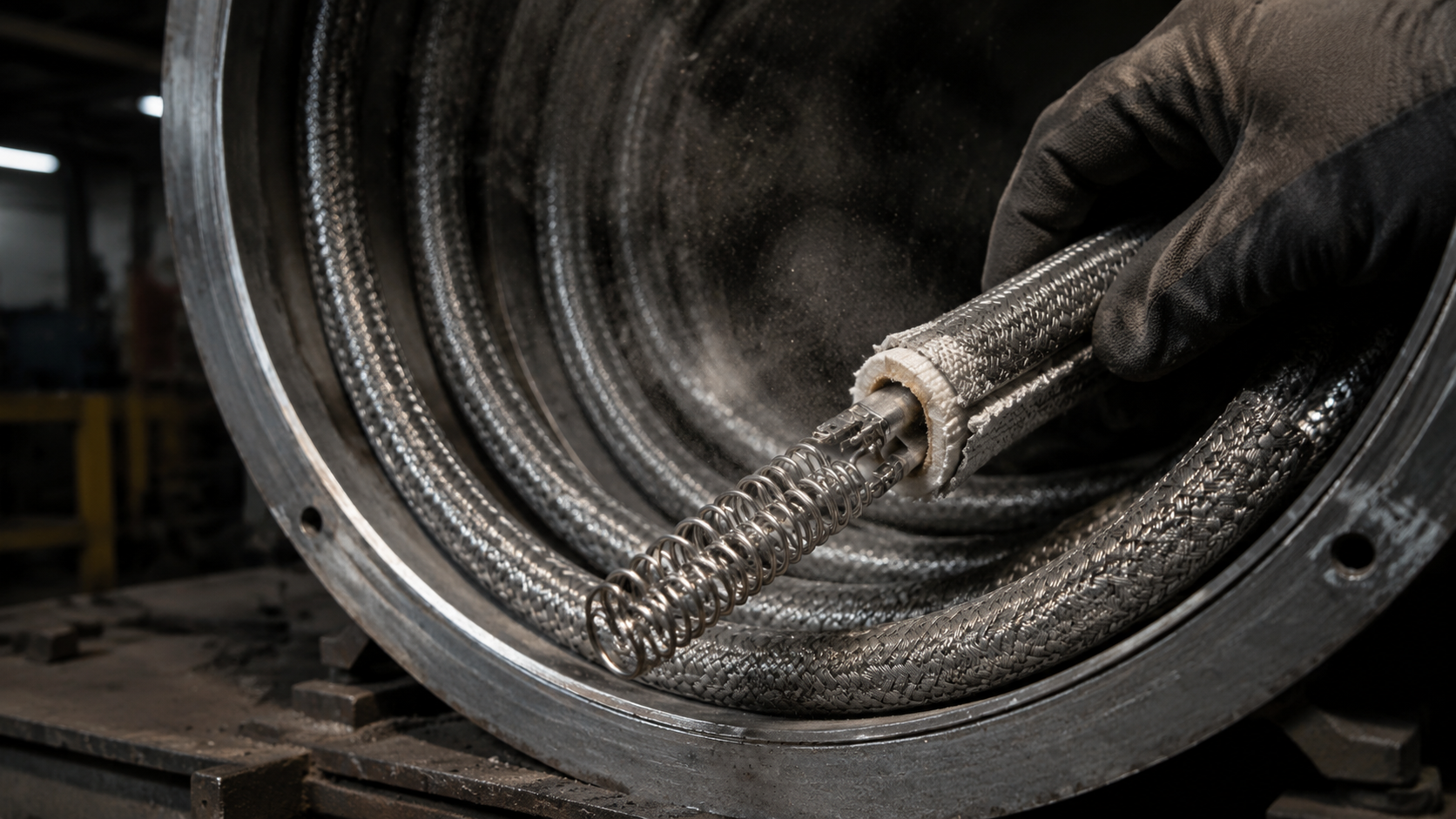

Гибкий воздушный ТЭН 1 кВт представляет собой трубчатый электронагреватель с корпусом из нержавеющей стали толщиной стенки 0.8–1.0 мм. Внутри — нихромовая спираль (Х20Н80) в засыпке из периклаза (магнезитовая изоляция). Гибкость достигается за счёт уменьшенного диаметра трубки (6–8 мм) и пластичного отжига оболочки. Элемент может изгибаться в любую плоскость с радиусом не менее 4–5 диаметров трубки без повреждения спирали.

Ключевое отличие от жёсткого ТЭНа: концевые изоляторы и гермовводы выполняются из кремнийорганической резины или керамики, выдерживающих нагрев до 250 °C на контакте. Выводные контакты — никелированные или лужёные, длиной 150–250 мм под клеммную колодку.

По ГОСТ 13268-88 допуск по фактической мощности составляет +5/−10 % от номинала. Для 1 кВт это диапазон 900–1050 Вт. Соответственно, сопротивление холодной спирали при 20 °C рассчитывается с несимметричным допуском: −4/+11 %.

Материалы оболочки и среда применения

Выбор стали корпуса зависит от температуры среды и агрессивности газов. Для чистого воздуха до 350 °C применяют AISI 304 (08Х18Н10). Для влажного воздуха, пара или химически активных газов (сернистые соединения, хлор) — AISI 321 (08Х18Н10Т) или AISI 316 (10Х17Н13М2).

Для гибкого ТЭНа 1 кВт, работающего в канале приточной вентиляции, достаточно AISI 304. Если элемент монтируется в зону с конденсатом (например, в сушильной камере после пароувлажнения), — только AISI 321 (08Х18Н10Т), стойкий к межкристаллитной коррозии.

Где применяется гибкий воздушный ТЭН 1 кВт в промышленности

Мощность 1 кВт при напряжении 220 В даёт ток 4.55 А (I = P / U). Для трёхфазного включения (380 В, звезда) на одну ветвь приходится ~333 Вт, что удобно для локального подогрева. Примеры B2B-задач:

• Обогрев патрубков и воздуховодов малого диаметра — гибкий ТЭН оборачивается вокруг трубы DN50–DN100, предотвращая конденсат в системах вытяжки.
• Антиобледенение заслонок и клапанов — элемент крепится на корпус регулирующего устройства, работающего на улице.
• Подогрев воздуха в шкафах управления — защита от конденсата на электронике при отрицательных температурах.
• Термостатирование камер с оборудованием — поддержание +5–+15 °C в неотапливаемых помещениях (склады, модульные здания).
• Локальный нагрев в лабораторных установках — сушка колб, обогрев реакторов малого объёма.

Важно: гибкий воздушный ТЭН 1 кВт не предназначен для погружения в жидкость. Он работает исключительно в газовой среде. Максимальная допустимая температура на оболочке — 350 °C для стали AISI 304 (08Х18Н10).

Расчёт сопротивления и допуски по ГОСТ 13268-88

Для однофазного гибкого ТЭНа 1 кВт (220 В):
R = U² / P = 220² / 1000 = 48.4 Ом (холодное сопротивление при 20 °C).
С учётом допуска −4/+11 %: допустимый диапазон 46.5–53.7 Ом.

При подключении трёх однотипных элементов в звезду (линейное напряжение 380 В):
I_линейный = P_суммарная / (√3 × U_линейного) = 3000 / (1.73 × 380) ≈ 4.56 А.
Сопротивление одной ветви: R_ветви = U_линейного² / P_элемента = 380² / 1000 = 144.4 Ом.

На практике при заказе гибкого ТЭНа 1 кВт под чертёж необходимо указать:

• Длину развёртки (обычно 0.5–1.5 м при диаметре 8 мм).
• Форму изгиба (угол, радиус).
• Тип концевых гермовводов (резина/керамика).
• Требуемую марку стали (AISI 304 / AISI 321 / AISI 316).

Пример расчёта длины для 1 кВт: при диаметре 8 мм и удельной поверхностной нагрузке 4 Вт/см² (безопасно для воздуха) рабочая длина — 1000 Вт / (3.14 × 0.8 × 4) ≈ 99.5 см. С учётом холодных концов по 50 мм — общая длина ~110 см.

Особенности заказа: почему серийный ТЭН не всегда подходит

Гибкие воздушные ТЭНы мощностью 1 кВт встречаются в каталогах сетевых поставщиков — стандартные прямые элементы длиной 300–500 мм. Но в реальной задаче (обогрев изогнутого патрубка, крепление на фланец нестандартного размера, работа в агрессивной среде) серийный вариант либо не влезает по габаритам, либо работает на пределе температуры.

Изготовление под чертёж решает три проблемы:

1. Геометрия — элемент повторяет контур обогреваемой поверхности, что даёт равномерный нагрев без перегрева спирали в месте изгиба.
2. Материал — замена AISI 304 на AISI 321 (08Х18Н10Т) при работе во влажной среде увеличивает ресурс в 2–3 раза.
3. Мощность — точный расчёт длины под 1 кВт с запасом по поверхностной нагрузке (3–5 Вт/см² против 6–8 у стандартных) продлевает срок службы.

Типовой срок изготовления — 5–10 рабочих дней. Партия — от 1 шт.

FAQ

Если ваша задача — обогрев нестандартного воздуховода, патрубка или шкафа, а серийный ТЭН не подходит по длине или форме, — изготовим гибкий воздушный ТЭН 1 кВт по вашим размерам и чертежу из AISI 304, AISI 321 или AISI 316. Партия от 1 штуки, срок — до 10 дней.
