ТЭН G2-650 2 кВт 380 В IP65: как выбрать и заменить

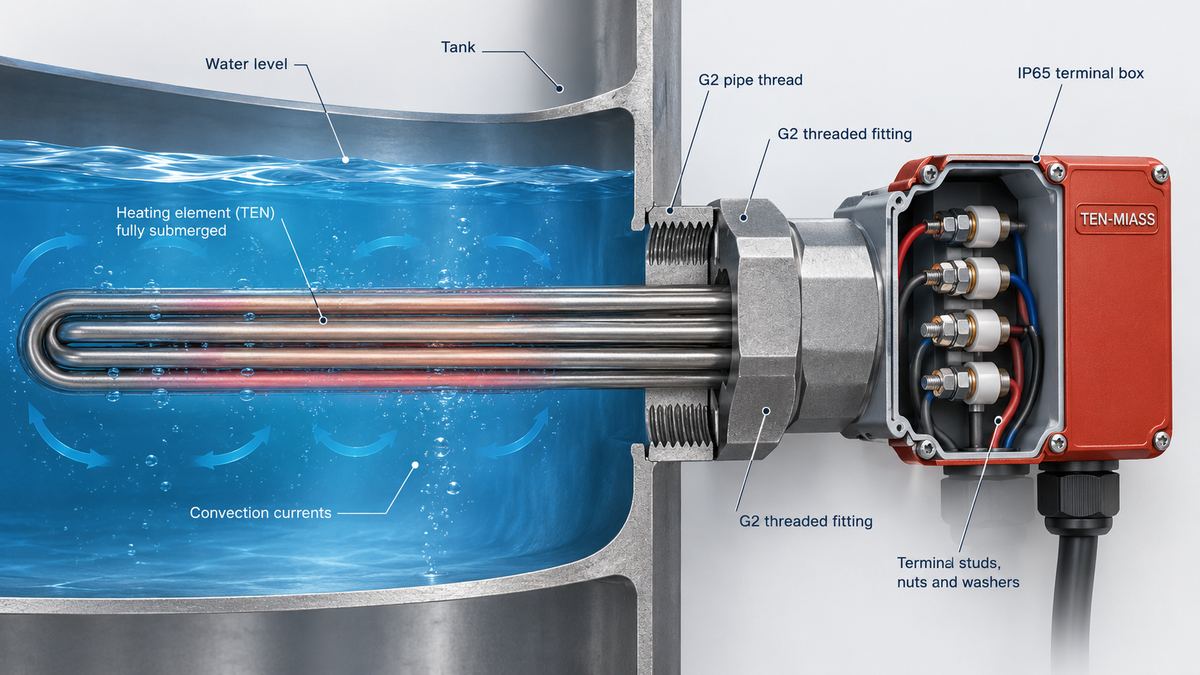

Короткий ответ: на бирке «G2-650 2 кВт 380 В IP65» буквы и цифры читаются так: резьба G2 (2 дюйма по ISO 228), 650, как правило, длина рабочей части в миллиметрах, 2 кВт мощность, 380 В напряжение подключения (чаще напрямую между двумя фазами без нуля), IP65 степень защиты клеммной коробки. Для расчёта точного аналога цифр на бирке недостаточно: нужны фото штуцера и фактическая длина под водой.
Как читать маркировку G2-650 2 кВт 380 В IP65
Буква G в начале кода у подавляющего большинства производителей трубчатых нагревателей означает трубную цилиндрическую резьбу по ISO 228. Цифра 2 после G, как правило, это 2 дюйма, то есть резьба G2 с наружным диаметром около 59 мм. Это самый ходовой крупный резьбовой типоразмер для промышленных баков и котлов.
Число 650 после дефиса у многих заводов кодирует длину рабочей части в миллиметрах. Это типовая практика, но не стандарт ГОСТ 13268-88: в документе нормируются мощность, напряжение и диаметр оболочки, а буквенно-цифровой код длины каждый производитель формирует по-своему. Поэтому «650» стоит воспринимать как ориентир, а не как подтверждённый размер конкретной детали, пока не сверили с фото или чертежом.
Дальше по бирке читается привычно: 2 кВт, это установленная мощность, 380 В, напряжение подключения, IP65, пылевлагозащита клеммной коробки (полная защита от пыли, струи воды с любого направления). На практике 380 В на одиночном элементе означает прямое включение между двумя фазами без нулевого провода: это отдельная схема, которую стоит отличать от элемента на 220 В, работающего в блоке из трёх штук, соединённых звездой.
Сопротивление и коридор ГОСТ для 2 кВт по схеме подключения
Маркировка с «380 В» на одиночном элементе почти всегда означает прямое подключение между двумя фазами, без нейтрали. Но на практике элемент с такой же мощностью встречается и в блоке на 220 В фазного напряжения, где общая сеть питания всё равно 380 В. Это разные детали с разным сопротивлением, и таблица ниже показывает обе схемы, чтобы можно было сверить то, что измерено мультиметром, с тем, что написано на бирке.
| Схема подключения | R номинал, Ом | Расчёт | Коридор ГОСТ 13268-88, Ом |
|---|---|---|---|
| 380 В между двумя фазами, без нуля (маркировка «2 кВт 380 В» на элементе) | 72,2 | 380² ÷ 2000 | 68,8-80,2 |
| 220 В, одна фаза (элемент в блоке звездой или отдельно) | 24,2 | 220² ÷ 2000 | 23,1-26,9 |
ГОСТ 13268-88 нормирует допуск по мощности +5/-10 %, поэтому коридор сопротивления несимметричный. Для схемы 380 В без нуля: при -10 % мощность падает до 1800 Вт, это верхняя граница R = 380² ÷ 1800 ≈ 80,2 Ом; при +5 % мощность растёт до 2100 Вт, это нижняя граница R = 380² ÷ 2100 ≈ 68,8 Ом. Если мультиметр на клеммах показывает число вне этого диапазона, а бирка заявляет «380 В», скорее всего элемент на самом деле рассчитан на другое напряжение или уже частично выгорел.
Что менять: признак → причина → решение
| Признак | Причина | Что менять |
|---|---|---|
| Течёт по резьбе G2 после установки | Деградировала прокладка или лён, либо резьба штуцера на самом деле не G2 | Снять элемент, обмерить резьбу штангенциркулем, собрать с новым уплотнителем |
| Сопротивление вне коридора 68,8-80,2 Ом при схеме 380 В без нуля | Элемент частично выгорел или подменён на другую мощность | Сверить фактическое напряжение схемы, заказать замену с подтверждённой мощностью |
| В клеммной коробке конденсат, ржавчина на контактах | Нарушен класс IP65: трещина в корпусе, пересохшая прокладка крышки, слабый кабельный ввод | Проверить уплотнение крышки и ввод, при повреждении корпуса менять узел целиком |
| Резьба G2 не вкручивается в штуцер бака | Фактический штуцер не G2, например G1 1/2 или метрическая резьба, старая бирка читается неточно | Обмерить штуцер до заказа, прислать фото с линейкой или чертёж |
| Нагрев заметно слабее, автомат не выбивает | Фактическая мощность элемента ниже заявленных 2 кВт | Сверить сопротивление с таблицей выше, заказать замену с проверенной мощностью |
Сколько стоит ТЭН под эту резьбу и мощность
Ориентировочный расчёт для прямого трубчатого элемента длиной около 650 мм, диаметром оболочки 16 мм, уровень цены «норма», закупка от 10 шт: в углеродистой стали около 4230 ₽, в нержавейке около 8460 ₽. Это иллюстрация по формуле калькулятора, не цена конкретной детали: реальная цена зависит от фактической рабочей длины, диаметра оболочки, формы (прямой или гнутой) и материала, которые по одной маркировке на бирке не определить. Точный расчёт делается по фото штуцера и чертежу, в день обращения.
Что прислать для расчёта точного аналога
- Фото штуцера бака с резьбой, по возможности с линейкой или штангенциркулем
- Фактическую длину рабочей части, которая должна быть под водой
- Напряжение сети и схему подключения: одна фаза 220 В, две фазы 380 В без нуля, или элемент в блоке звездой
- Материал оболочки, если среда агрессивная или греется не вода
- Фото или маркировку клеммной коробки, если важно сохранить IP65 и посадочные размеры под старое крепление
По этим пяти пунктам считается точная резьба, длина, мощность и материал, обычно в день обращения.
Главная ошибка при заказе по маркировке
Самая частая ошибка: заказывать новый ТЭН строго «по бирке G2-650», не проверяя реальную резьбу штуцера. Бирка на старом элементе часто стёрта, закрашена или читается неточно, а G2 визуально легко спутать с G1 1/2 или с метрической М60: на глаз разница в несколько миллиметров не всегда заметна, а резьба либо не вкрутится, либо потечёт с первого дня.
Проще и дешевле один раз обмерить штуцер штангенциркулем или прислать фото с линейкой, чем заказывать копию по коду, который сам по себе не стандартизирован между производителями. Это экономит ровно один цикл переделки.
