Фланцевый ТЭН до 9 кВт: выбор присоединения для промышленного оборудования

Фланцевый ТЭН мощностью до 9 кВт — стандартный узел для блочно-модульных котельных, вентилируемых обогревателей, масляных ванн гальванических линий и технологических установок пищевой промышленности. В отличие от бытовых нагревателей, промышленный фланцевый ТЭН (блок-ТЭН, ТЭНБ по ГОСТ 13268-88) представляет собой несколько трубчатых элементов (петель), заваренных в общую плиту — фланец. От выбора типа фланца и его резьбы зависит, встанет ли нагреватель в существующий штуцер бака или потребуется переварка корпуса.

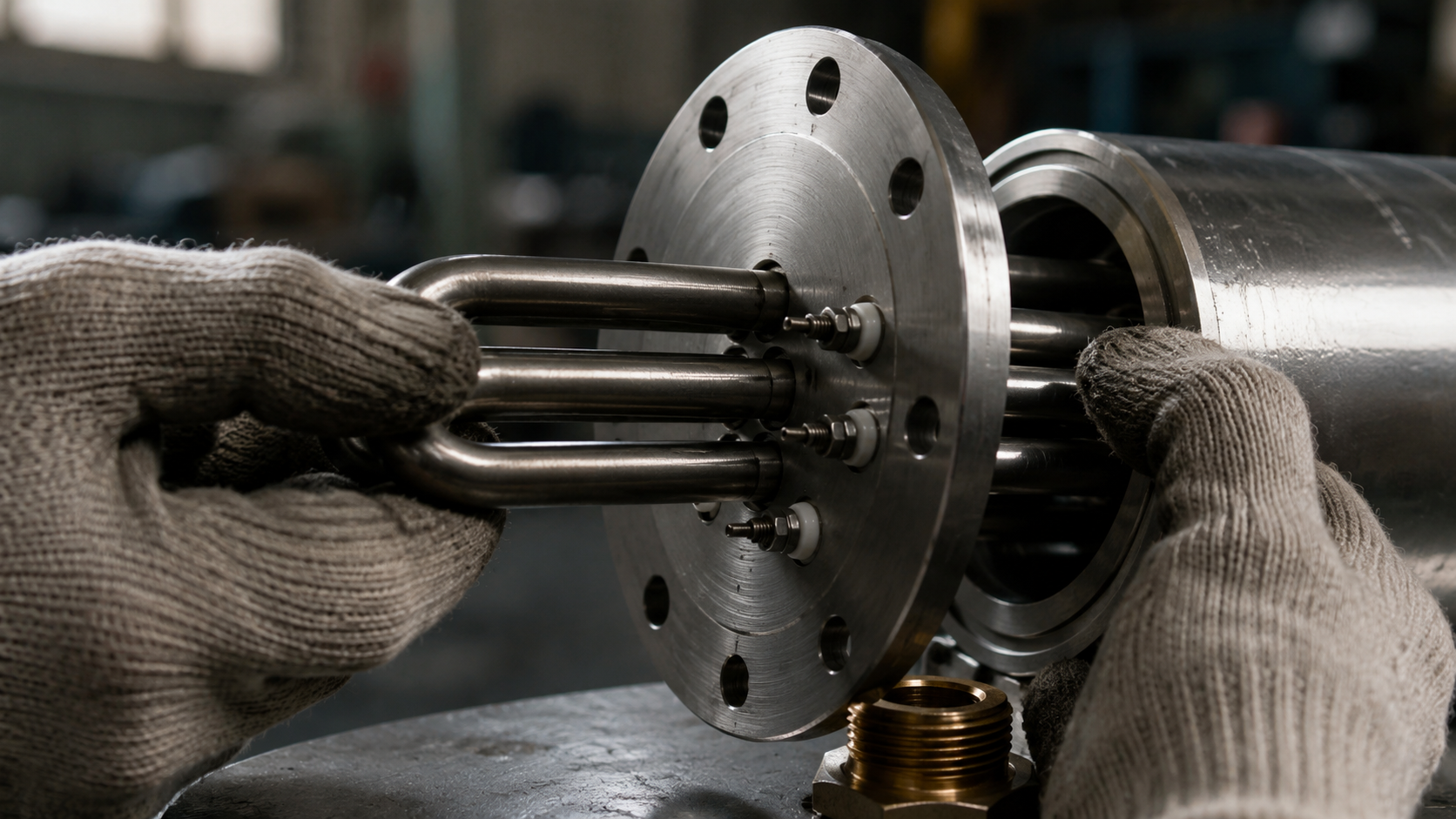

Конструкция фланцевого ТЭНа до 9 кВт

Фланцевый ТЭН состоит из 3–6 U-образных трубчатых петель, закреплённых в стальной или латунной плите. Каждая петля — нихромовая спираль в магнезитовой засыпке (периклаз), помещённая в тубулярный корпус из AISI 304 (08Х18Н10) или AISI 321 (08Х18Н10Т). Фланец выполняет три функции: герметизация отверстия в баке, фиксация петель, распределение нагрузки.

Для мощности до 9 кВт при напряжении 380 В (трёхфазное подключение звездой) расчёт даёт:

• Линейный ток: I = P / (√3 × U) = 9000 / (1,73 × 380) ≈ 13,7 А — нагрузка, допустимая для стандартной проводки 3×2,5 мм².
• Сопротивление на ветвь: R = U² / P_элемента. Если три петли по 3 кВт каждая, то R = 380² / 3000 ≈ 48 Ом.

Допуск по ГОСТ 13268-88: мощность +5/−10 %, что даёт несимметричный допуск по сопротивлению от −4 % до +11 %. Это важно при заказе — нельзя требовать точного сопротивления 48 Ом, нужно указывать мощность.

Типы фланцев для ТЭНов до 9 кВт

В промышленности применяются четыре основных типа присоединения. Выбор зависит от давления и температуры среды.

Для ТЭНа до 9 кВт чаще всего используют шестигранные фланцы G2" или M56×2 — они выдерживают рабочие нагрузки и монтируются без сварки. Плоские фланцы с отверстиями применяют, когда нужен доступ к петлям для замены без слива всего объёма бака.

Резьбы: не путайте штуцер и фланец

При заказе фланцевого ТЭНа часто ошибаются в типе резьбы. Для блок-ТЭН (несколько петель) используются только крупные резьбы:

• G1.5" — минимальный диаметр для 3 петель до 6 кВт;
• G2" — стандарт для 4–6 петель до 9 кВт;
• G3" — для 6 петель с увеличенным межосевым расстоянием;
• M48×2, M56×2, M64×3 — метрическая резьба для герметизации через резиновое кольцо.

Мелкие резьбы (G1/2", M14×1,5) — это штуцеры одиночных водяных или масляных ТЭНов на одну петлю. Через отверстие G1/2" физически невозможно пропустить три U-образные петли. Если в чертеже указан штуцер G1/2" для нагревателя 9 кВт — это ошибка проектирования.

Материалы корпуса и фланца под среду

Среда в баке диктует выбор стали для тубулярных петель и фланца. Ниже — типовые пары:

• Вода, пар до 200 °C: корпус AISI 304 (08Х18Н10), фланец латунный или стальной AISI 304. Латунь дешевле, но ограничена по давлению (до 10 бар).
• Масло, термомасло до 250 °C: корпус AISI 321 (08Х18Н10Т) — стабилизированная титаном сталь для предотвращения межкристаллитной коррозии.
• Слабые кислоты, щёлочи, химрастворы: корпус AISI 316 (10Х17Н13М2) с молибденом, фланец — плоский из AISI 316 под болты.
• Высокотемпературные среды (до 600 °C): Inconel 600 (ХН78Т) или Incoloy 800 (ХН32Т) — только под заказ, для ТЭНов до 9 кВт применяются редко (обычно выше 20 кВт).

Пример из практики: для пастеризатора молочного цеха (среда — водный раствор с дезинфектантом, 85 °C) стандартный AISI 304 давал питтинговую коррозию через 6 месяцев. Переход на AISI 316 (10Х17Н13М2) продлил ресурс до 3 лет.

Расчёт: как подобрать фланец под существующий штуцер

Допустим, у вас бак с приварным штуцером G2". Нужен ТЭН 9 кВт, 380 В. Проверка:

1. Диаметр фланца: G2" — наружный диаметр резьбы ≈ 59,6 мм. Фланец шестигранный под ключ 55 мм проходит.
2. Длина петель: стандарт для воды — 400–600 мм. Если глубина бака 500 мм, длина петель — 450 мм (с запасом 50 мм до дна).
3. Количество петель: 6 петель по 1,5 кВт каждая. Схема подключения — звезда (380 В между фазами).
4. Материал: вода до 90 °C — AISI 304 (08Х18Н10), фланец латунный.

Было/стало: ранее закупали серийный ТЭН 9 кВт с фланцем G3" — не подошёл, пришлось варить переходник. Заказ по чертежу с фланцем G2" дал установку за 15 минут без сварки.

Взрывозащита и IP для фланцевых ТЭНов

Если фланцевый ТЭН устанавливается в котельной с газовым оборудованием или на химическом производстве с горючими парами, требуется взрывозащита Ex-d. Для ТЭНов до 9 кВт это означает:

• Герметичный вывод проводов через сальник Ex-d;
• Фланец — стальной, без латуни (латунь искрит при ударе);
• Класс защиты корпуса клеммной коробки — IP65/IP68.

Стандартные фланцевые ТЭНы без Ex-d можно использовать только в нормальных условиях (отсутствие взрывоопасной смеси).

FAQ

Фланцевый ТЭН до 9 кВт — не универсальный узел, а инженерное решение под конкретную геометрию бака, среду и давление. Заказ по чертежу с указанием типа резьбы, материала и длины петель исключает переделку на монтаже. В ТЭН-Миасс (г. Миасс) изготавливают фланцевые нагреватели по эскизу или фотографии старого образца — от одной штуки до партии, с использованием AISI 304/321/316 (08Х18Н10/08Х18Н10Т/10Х17Н13М2) и латуни, с резьбой G1.5"–G3" или метрической под ключ.
