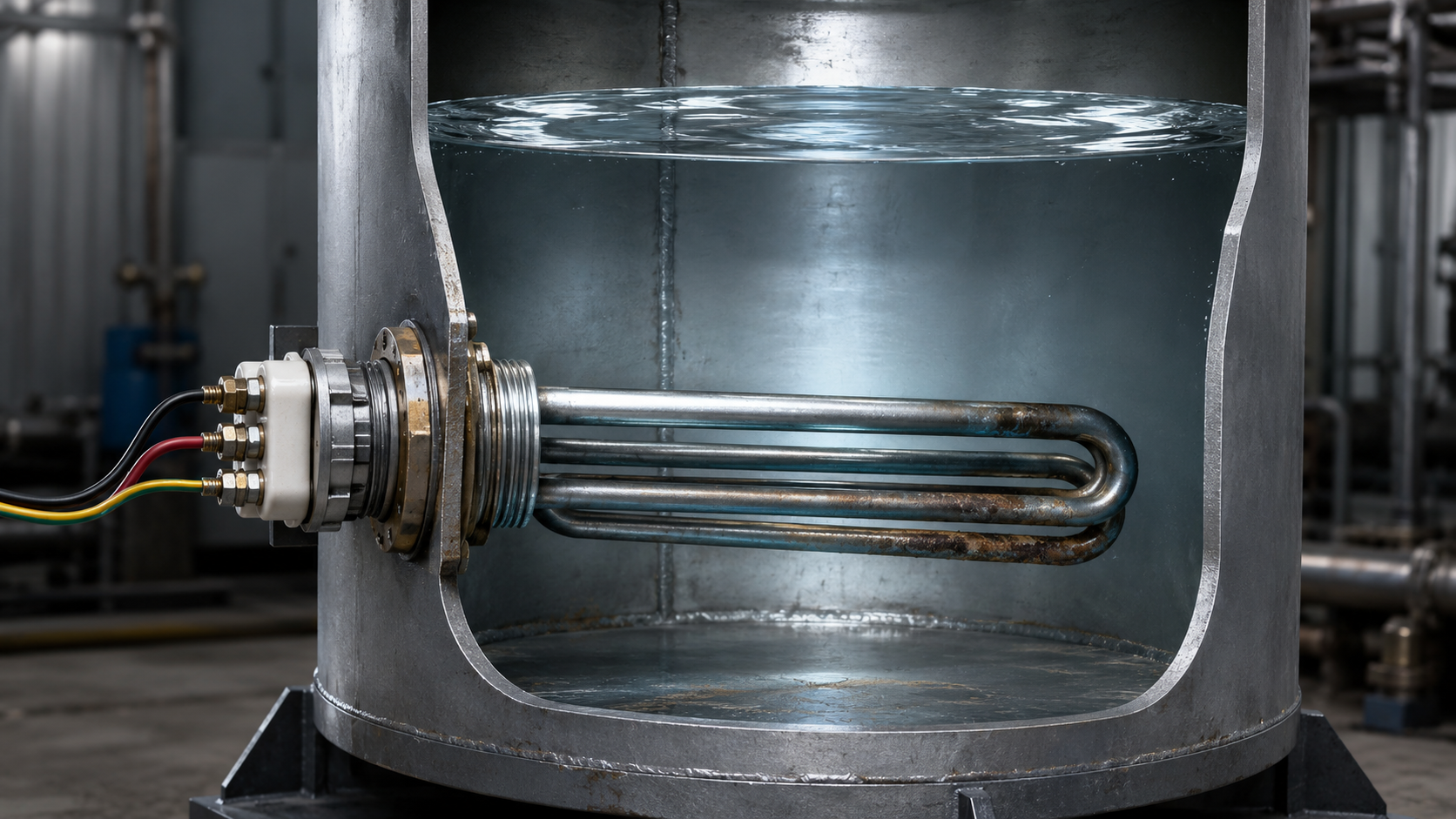

Можно ли поставить в бойлер ТЭН другой мощности
Технически заменить ТЭН на нагреватель другой мощности можно почти всегда: посадочный фланец и резьба у большинства промышленных бойлеров стандартизированы. Вопрос не в монтаже, а в пересчёте электрических и тепловых параметров. Без него новый ТЭН проработает недолго: автоматика не выдержит возросший ток, а оболочка перегреется и покроется накипью.
Сначала считаем ток: 9 кВт или 18 кВт на 380 В
Трёхфазный промышленный бойлер подключают на линейное напряжение 380 В. Линейный ток рассчитывают по формуле:
I = P / (√3 × U)
Для блока 9 кВт (три элемента по 3 кВт): I = 9000 / (1,732 × 380) ≈ 13,7 А на фазу. Для блока 18 кВт (три элемента по 6 кВт): I = 18000 / (1,732 × 380) ≈ 27,3 А на фазу. Ток вырос ровно в два раза, и это первое ограничение.
До заказа проверяют вводной автомат, сечение кабеля, магнитный пускатель и тепловое реле. Медный кабель 2,5 мм² держит до 25 А — под нагрузку 27 А он уже не подходит, нужно сечение 4 мм². Автомат меняют с 20 А на 32 А. Если бойлер питается через УЗО или дифавтомат, их номинал пересчитывают аналогично.
Поверхностная нагрузка: главное ограничение при росте мощности
Мощность ТЭНа всегда делят на площадь контакта с водой. Этот показатель называют удельной поверхностной нагрузкой: сколько ватт выделяется с квадратного сантиметра оболочки. Чем он выше, тем сильнее греется пристенный слой жидкости. При превышении нормы вода закипает у поверхности ТЭНа, соли выпадают в накипь, а нихромовая спираль внутри перегорает.
Пример: трубчатый нагреватель диаметром 25 мм и активной длиной 1 м имеет площадь около 785 см². При мощности 3 кВт нагрузка составляет 3,8 Вт/см² — допустимо для накопительного бойлера. При мощности 6 кВт на том же корпусе нагрузка вырастает до 7,6 Вт/см². Это уже граница: без принудительной циркуляции такой ТЭН работает на пределе.
| Среда и условия работы | Допустимая удельная мощность, Вт/см² |
|---|---|
| Вода, накопительный бак, естественная циркуляция | 2–4 |
| Вода, принудительная циркуляция, проток | 5–8 |
| Вода жёсткая, склонная к отложениям | 1,5–2,5 |
| Масло индустриальное, вязкое | 1–3 |
| Воздух в сушильной камере с обдувом | 1–3 |
| Воздух в закрытом объёме без движения | 0,5–1,5 |
Поэтому при переходе на большую мощность не оставляют прежнюю длину корпуса. Её увеличивают либо добавляют петли в блоке ТЭН. Иначе выигрыш в мощности съедается резким сокращением ресурса нагревателя.
Сопротивление: звезда, треугольник и ГОСТ 13268-88
Мощность ТЭНа связана с сопротивлением спирали. Для трёхфазного бойлера на 380 В блок чаще собирают звездой: каждый элемент работает на фазном напряжении 220 В. Сопротивление одной ветви:
R = Uф² / Pэлемента
Для элемента 3 кВт: R = 220² / 3000 ≈ 16,1 Ом. Если поставить элемент 6 кВт: R = 220² / 6000 ≈ 8,1 Ом. Уменьшение сопротивления вдвое при удвоении мощности — закономерность, которую проверяют омметром после получения ТЭНа.
Встречается и схема треугольника. Тогда на каждый элемент приходит линейное напряжение 380 В, и сопротивление считается иначе: R = 380² / Pэлемента. Для элемента 3 кВт — 48,1 Ом. Схему соединения указывают в паспорте бойлера; при заказе нового ТЭНа её обязательно повторяют.
После изготовления замеряют сопротивление каждой петли. Допуски заданы ГОСТ 13268-88: +5/−10% по мощности, что соответствует −4/+11% по сопротивлению. Замер делают на обесточенном бойлере, после слива воды и снятия перемычек.
Сколько выиграете во времени нагрева: пример для 2000 л
Время нагрева воды считают по формуле:
t = (V × ΔT × 1,16) / P
Где V — объём бака в литрах, ΔT — разница температур, P — мощность ТЭНа в ваттах. Время получается в часах.
Возьмём бойлер 2000 л в блочно-модульной котельной. Нагрев с 10 до 60 °C, ΔT = 50 °C. Требуемая теплота: 2000 × 50 × 1,16 = 116 000 Вт·ч.
- Блок 9 кВт: 116 000 / 9000 ≈ 12,9 часа.
- Блок 18 кВт: 116 000 / 18 000 ≈ 6,4 часа.
Выигрыш в два раза. На практике добавьте 10–20% на теплопотери корпуса: реальное время составит 14–15 и 7–8 часов. Но цена этого выигрыша — удвоенный ток и требование снизить удельную нагрузку за счёт удлинения нагревателя.
| Параметр | Было | Стало |
|---|---|---|
| Мощность блока | 9 кВт (3 × 3 кВт) | 18 кВт (3 × 6 кВт) |
| Линейный ток | 13,7 А | 27,3 А |
| Сопротивление ветви, звезда | 16,1 Ом | 8,1 Ом |
| Поверхностная нагрузка при длине 1 м | 3,8 Вт/см² | 7,6 Вт/см² |
| Время нагрева 2000 л на 50 °C | ≈ 12,9 ч | ≈ 6,4 ч |
Что передать производству для заказа ТЭНа по месту
Чтобы ТЭН встал на штатный фланец и дал расчётную мощность, производителю нужны параметры:
- Диаметр и активная длина нагревателя в миллиметрах.
- Тип резьбы или фланца: одиночный водяной ТЭН — G1/2", G3/4", M14×1,5, M22×1,5; блок-ТЭН — G1,5", G2", M48×2, M56×2, M64×3.
- Среда и её температура: вода, масло, пар, воздух.
- Напряжение питания и схема подключения: 380 В, звезда или треугольник.
- Мощность или требуемое время нагрева.
- Материал оболочки: Сталь 10 для воздуха и масла, AISI 304 (08Х18Н10) для воды до 200 °C, цельнотянутая труба 12Х18Н10Т для пищевых и агрессивных сред.
- Наличие гильзы под термодатчик или термопару.
Если старого ТЭНа под рукой нет, замерьте посадочные размеры бойлера. Производство ТЭН-Миасс восстанавливает геометрию по чертежу, эскизу или фотографии с линейкой, партия от одного изделия. Срок типового заказа — 5–10 дней.
Вывод: поставить в бойлер ТЭН другой мощности можно. Узел прослужит долго, если выдержаны три условия: сеть и защита пропускают новый ток, удельная нагрузка остаётся в допустимых пределах, а схема соединения совпадает с заводской. Рассчитайте эти параметры до заказа — и бойлер будет греть воду с нужной скоростью без аварийных остановок.
