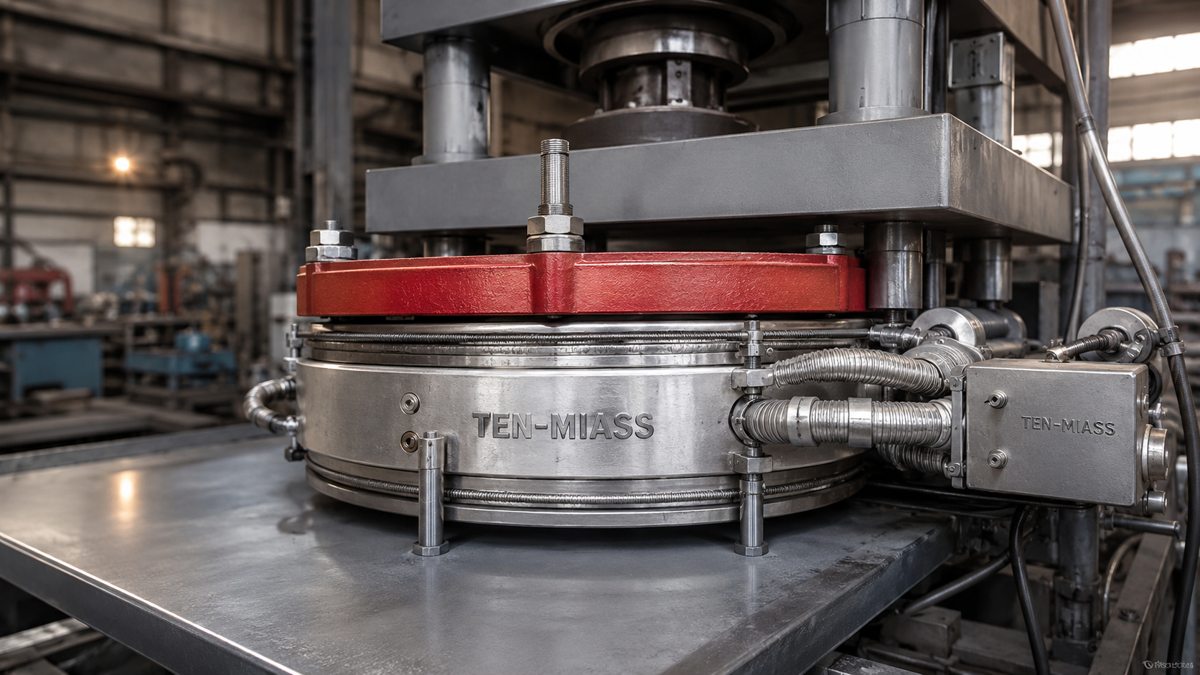

Дисковый ТЭН-«блин» для вулканизатора — производство ТЭН-Миасс

Владелец шиномонтажа привозит сгоревший «блин» — круглый нагреватель из прессовочной плиты вулканизатора. На корпусе маркировка стёрта, от сети дыму нет, а плита не греется. Задача: сделать точно такой же. Именно с такими запросами к нам чаще всего обращаются при ремонте бытовых вулканизаторов мощностью 0.7–1 кВт.

Что такое «блин» вулканизатора

«Блин» — разговорное название дискового нагревательного элемента, который устанавливается в плиту пресса вулканизатора. Он греет резину до температуры вулканизации: 140–180°С. При этой температуре происходит сшивка молекул каучука, и заплата сцепляется с шиной.

Конструктивно «блин» — это патронный ТЭН, изогнутый по спирали или в U-образную форму и запрессованный в металлический диск-обойму. Диаметр обоймы зависит от модели вулканизатора — стандарта нет, каждый производитель делает под свой корпус.

«Блин» — не стандартное изделие с артикулом. Его делают под конкретный вулканизатор. Именно поэтому купить его в магазине почти невозможно — только заказать по размерам.

Параметры бытовых и промышленных вулканизаторов

Параметр	Бытовые	Промышленные
Мощность	0.7–1 кВт	3–5 кВт и выше
Напряжение	220 В	380 В (3 фазы)
Рабочая температура плиты	140–180°С	140–200°С
Диаметр «блина»	80–180 мм	200–400 мм
Диаметр трубки ТЭН	6–10 мм	10–14 мм
Материал оболочки	Сталь 10	Сталь 10 / AISI 304

Как снять параметры с оригинала

Если оригинальный «блин» сохранился, даже если он сгорел, — это лучший источник данных. Достаточно прислать его нам или указать следующее:

Внешний диаметр диска (мм) — штангенциркулем или рулеткой по внешнему краю обоймы.
Диаметр трубки ТЭН (мм) — обычно 6, 8 или 10 мм. Измеряется на выводном конце, где трубка открыта.
Длина выводных концов (мм) — от диска до клеммы.
Расположение выводов — сбоку (в плоскости диска) или с торца.
Мощность и напряжение — с шильдика на корпусе вулканизатора или с маркировки на самом «блине».

Если маркировка стёрта и оригинала нет — рассчитать мощность можно косвенно. Нужно знать: примерный диаметр диска и ток, который потреблял вулканизатор (написан на предохранителе или в инструкции). Для 220 В и тока 4.5 А мощность составит около 1 кВт.

Материалы оболочки

Для прессовочной плиты вулканизатора без агрессивных сред подходит сталь 10. Она держит 200°С без потери прочности, стоит дешевле нержавейки и используется в большинстве бытовых вулканизаторов.

AISI 304 (08Х18Н10) выбирают, если в мастерской высокая влажность, есть конденсат или нужен увеличенный ресурс. По теплопередаче разницы нет, разница в коррозионной стойкости оболочки.

Наполнитель в обоих случаях — периклаз (MgO). Он обеспечивает электрическую изоляцию и передачу тепла от спирали к оболочке. Для рабочей температуры 180°С этого достаточно с двукратным запасом.

Что указать в заявке

Чтобы мы смогли рассчитать и изготовить «блин» без лишних вопросов, укажите в заявке:

Диаметр диска (мм)
Мощность (кВт)
Напряжение (220 В или 380 В)
Диаметр трубки ТЭН (мм)
Материал оболочки — сталь 10 или AISI 304
Длина выводных концов и их расположение
Количество штук

Если размеры известны только приблизительно или есть оригинальный образец — пришлите фото со штангенциркулем рядом. Этого обычно достаточно для точного согласования.

Изготовим ТЭН-«блин» для вулканизатора от 1 штуки. Срок — 7–14 рабочих дней.

Отправить заявку

или позвоните: +7(919)405-21-39 | 8(800)200-16-14

Частые вопросы

Что такое «блин» вулканизатора и чем он отличается от обычного ТЭН?

«Блин» — дисковый нагревательный элемент, вмонтированный в прессовочную плиту. В отличие от прямого патронного ТЭН, он намотан по спирали или изогнут в U-форму и вписан в круглую металлическую обойму. Рабочая температура плиты — 140–180°С.

Какую мощность выбрать для бытового вулканизатора?

Бытовые вулканизаторы рассчитаны на 0.7–1 кВт, 220 В. Промышленные — 3–5 кВт, часто 380 В. Если не знаете точно — смотрите шильдик на корпусе или данные в инструкции по эксплуатации.

Как снять параметры с оригинального «блина» для заказа?

Измерьте: внешний диаметр диска (мм), диаметр трубки ТЭН (6, 8 или 10 мм), длину выводных концов, их расположение (сбоку или с торца). Мощность и напряжение — с маркировки на старом элементе или шильдика вулканизатора. Если маркировка стёрта — пришлите образец, сделаем обмеры сами.

Из какого материала делают ТЭН для вулканизаторов?

Оболочка — сталь 10 или AISI 304 (нержавейка). Для прессовочных плит без агрессивных сред достаточно стали 10. Нержавейку выбирают при высокой влажности или для увеличенного ресурса. Наполнитель — периклаз (MgO), стандарт для рабочих температур до 200°С.

Можно ли заказать один ТЭН-«блин», а не партию?

Да, минимальная партия — 1 штука. Срок изготовления 7–14 рабочих дней. Для ремонта конкретного вулканизатора это оптимальный вариант.

Что нужно указать в заявке, чтобы получить точный расчёт?

Диаметр диска (мм), мощность (кВт), напряжение (220 В или 380 В), диаметр трубки ТЭН (мм), материал оболочки, длину и расположение выводов. Если есть оригинал — пришлите фото или сам образец, это ускоряет согласование.
