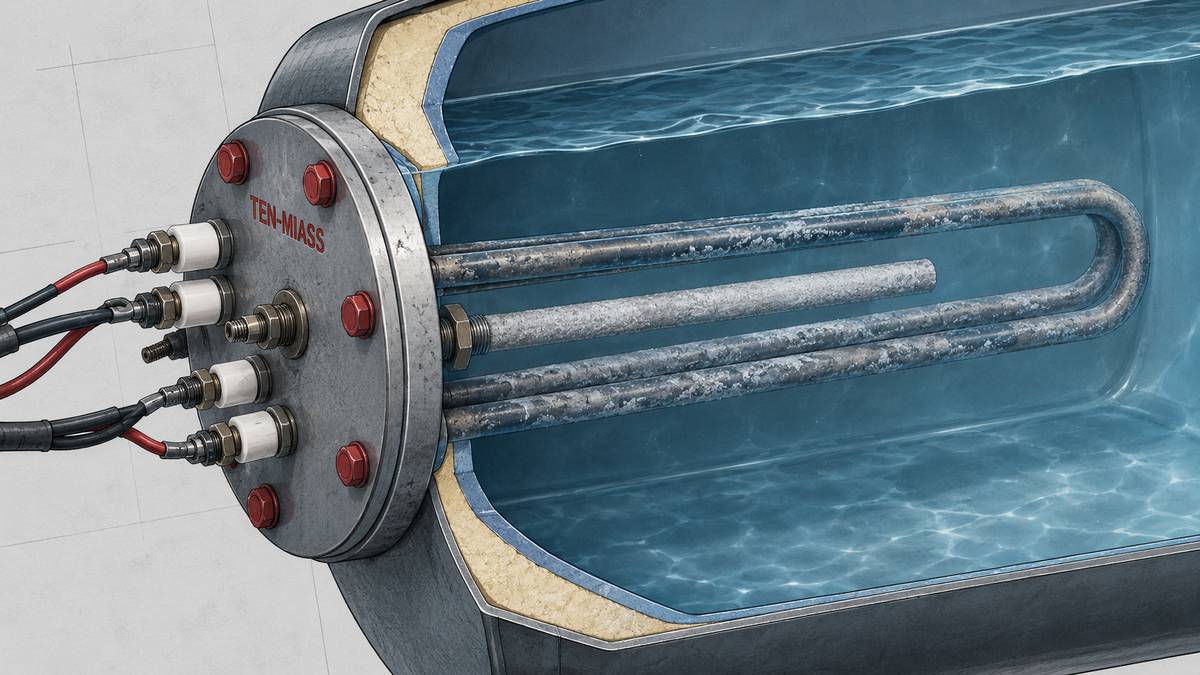

ТЭН для водонагревателя Electrolux EWH SmartInverter: фланец 92 мм, анод М4
Фланец 92 мм с резьбой анода М4: посадочный узел нескольких моделей бойлеров Electrolux EWH SmartInverter объёмом от 30 до 100 литров. Делаем ТЭН под этот фланец по фото старого узла или чертежу: мощность считаем под литраж конкретного бака (для 80 л при нагреве с 15 до 65 °C это около 1,9 кВт, округляем до ряда 2 кВт), оболочку делаем из нержавеющей стали AISI 304. Срок 7-14 рабочих дней, минимальная партия 1 штука.
Снимаете нижнюю крышку бойлера, а под ней картина: на трубке нагревателя корка накипи толщиной с карандаш, анод стёрся до тонкого прутка арматуры, вода через фланец сочится по резьбе. Через месяц-два после такого осмотра бойлер либо перестаёт греть, либо выбивает автомат при включении. Это типичный путь к замене ТЭНа на Electrolux EWH SmartInverter, и всё решается через правильно подобранный узел с фланцем 92 мм и резьбой анода М4.
Почему фланец 92 мм и анод М4 выходят из строя
Нагреватель лежит горизонтально в нижней части бака, где оседает холодная вода с солями жёсткости. При рабочей температуре 60-70 °C карбонат кальция откладывается на трубке слоем 2-3 мм за полгода эксплуатации в жёсткой воде.
Магниевый анод с резьбой М4 вкручен в прилив фланца именно для того, чтобы принять коррозию на себя вместо стального бака и спирали ТЭНа. Работает это только пока анод цел. Как только магний растворился полностью, корпус ТЭНа и бак остаются без защиты, и следующий цикл нагрева бьёт уже по металлу нагревателя.
Признак → причина → что менять
| Признак | Причина | Что менять |
|---|---|---|
| Течёт из-под фланца при нагреве | Анод не той резьбы или диаметра, продавлена прокладка | Анод строго М4, уплотнительное кольцо под канавку фланца 92 мм |
| Вода тёплая, но не горячая, время нагрева выросло | Накипь на трубке или заниженная мощность замены | Снять накипь механически, вернуть мощность по литражу бака |
| Автомат выбивает сразу при включении нагрева | Пробой изоляции ТЭНа на корпус, утечка на землю | Замена ТЭНа, проверка сопротивления изоляции мультиметром |
| Анод «растворился» за полгода почти полностью | Жёсткая вода, повышенный блуждающий ток в сети дома | Менять анод чаще, по графику 6-12 месяцев, не экономить на нём |
| Новый ТЭН встал на фланец, но клемма не садится | Штекерные выводы другого шага или сечения | Уточнять тип клемм по фото при заказе узла |
Пример расчёта мощности для бака 80 литров
Формула расчёта мощности нагрева воды: P = 0,00116 × V × ΔT / t, где V (объём бака в литрах), ΔT (разница температур), t (время нагрева в часах).
Для типового бойлера Electrolux EWH 80 SmartInverter: вода из водопровода 15 °C, нужно нагреть до 65 °C (ΔT = 50), желаемое время нагрева 2,5 часа.
P = 0,00116 × 80 × 50 / 2,5 = 4,64 / 2,5 ≈ 1,86 кВт
Округляем до стандартного заводского ряда: 2 кВт. Сопротивление такого ТЭНа на 220 В считаем через R = U²/P: 220² / 2000 = 48400 / 2000 = 24,2 Ом. ГОСТ 13268-88 нормирует допуск по мощности +5/−10 %, для 2 кВт это 2100…1800 Вт, через пересчёт получаем коридор сопротивления 23,1…26,9 Ом. Если мультиметр на отключённом и остывшем ТЭНе показывает значение вне этого коридора, спираль частично выгорела или замкнула виток.
Что прислать нам для расчёта
- Фото фланца с анодом: видно резьбу М4, посадочный диаметр 92 мм, прилив в центре
- Маркировку старого ТЭНа (шильдик с мощностью и напряжением, если сохранился)
- Объём бака в литрах (есть на шильдике бойлера или в паспорте)
- Длину и наружный диаметр трубки старого нагревателя, если он у вас в руках
- Фото штекерных выводов под клеммы: шаг и сечение не всегда одинаковы между партиями
Этого достаточно, чтобы посчитать мощность, подобрать резьбу анода и материал оболочки без выезда и без оригинальной детали на руках.
Нужен ТЭН под фланец 92 мм с анодом М4?
Присылайте фото старого узла и объём бака, сделаем аналог по чертежу, от 1 штуки, срок 7-14 дней.
