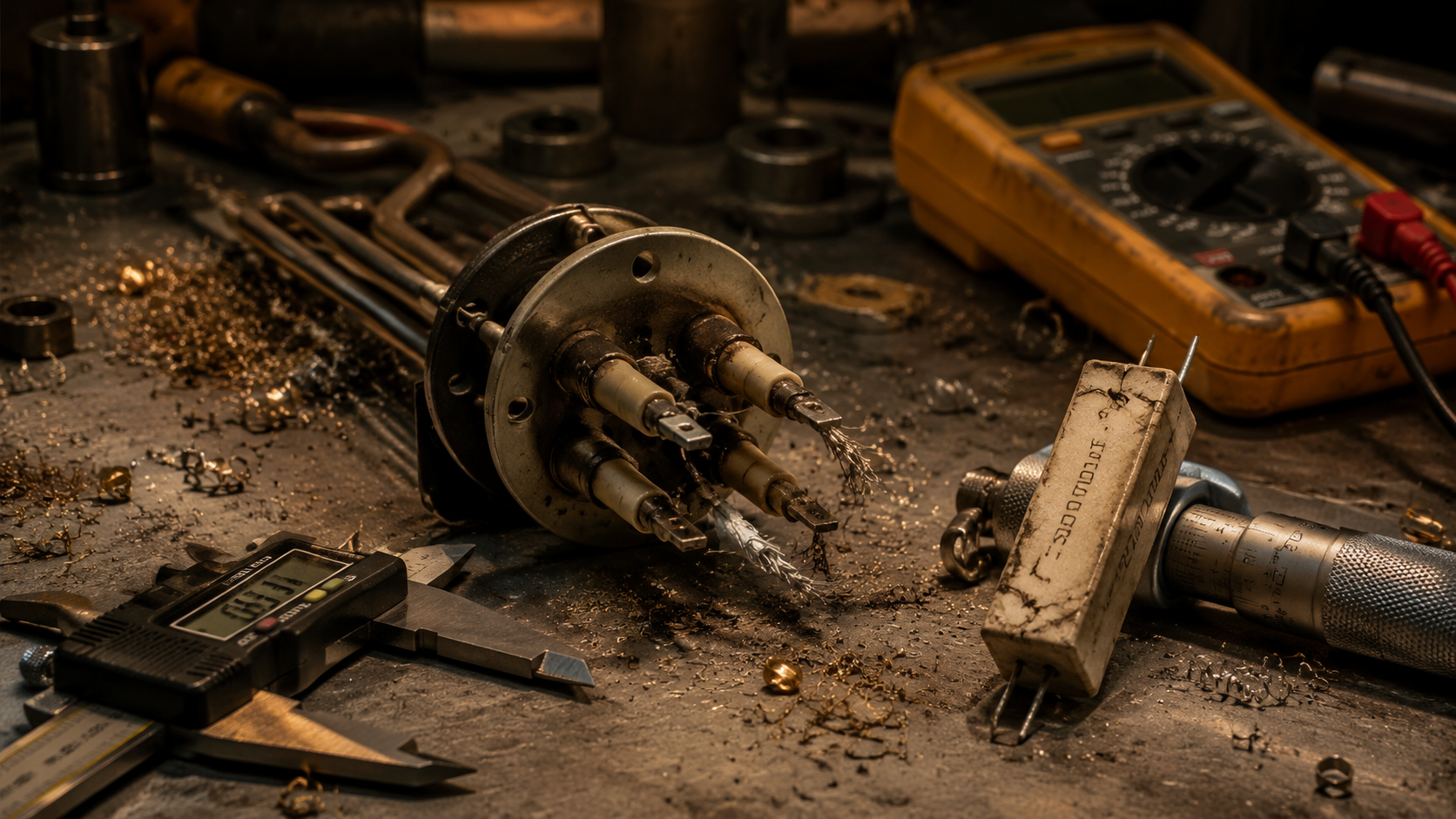

ТЭН для вакуумного аппарата и запайщика пакетов: конструкция, материалы, подбор под задачу

Нагревательный элемент запайщика — расходная деталь, от которой напрямую зависит герметичность шва и скорость цикла упаковки. В вакуумных машинах, термоформерах и горизонтальных упаковщиках ТЭН работает в специфических условиях: короткий цикл нагрев-остывание, контакт с полимерной плёнкой, выделение газов при термосваривании. Серийные нагреватели из розницы часто не проходят по геометрии или мощности. Разберём параметры, которые нужны инженеру при заказе ТЭНа для запайщика.

Особенности работы ТЭНа в вакуумном упаковщике

В отличие от водяных или масляных ТЭНов, нагреватель запайщика работает на воздухе в импульсном режиме. Типовой цикл: подача напряжения 2–5 секунд, нагрев нихромовой спирали до 180–250 °C, выдержка для сварки плёнки, затем отключение и естественное охлаждение. За смену такой цикл повторяется 500–2000 раз.

Основные требования к ТЭНу для запайщика:

• Равномерный нагрев по длине — перепад температуры вдоль рабочей зоны не более ±5 °C, иначе шов будет с пропусками.
• Малая тепловая инерция — быстрый выход на режим и быстрое остывание, чтобы плёнка не прилипала.
• Коррозионная стойкость — контакт с парами пластификаторов и влагой из продукта.
• Механическая прочность — элемент испытывает нагрузку прижимной планки и вибрацию транспортёра.

Типовая мощность ТЭНа для запайщика — от 0.3 до 3 кВт при напряжении 220 В (однофазное) или 380 В (две фазы). Длина рабочей части — от 200 до 1200 мм в зависимости от ширины пакета.

Конструкция и материалы нагревателя

Классический ТЭН для упаковочного оборудования — трубчатый электронагреватель с нихромовой спиралью (Х20Н80) в магнезитовой засыпке (периклаз). Корпус — стальная трубка. Выбор марки стали зависит от среды и температуры поверхности:

Для стандартных запайщиков пищевых продуктов (полиэтилен, полипропилен) достаточно AISI 304 (08Х18Н10). Если на линии упаковываются кислотные продукты (соки, маринады) или оборудование моется агрессивной химией, выбирают AISI 316 (10Х17Н13М2).

Геометрия и присоединение: штуцер или фланец

ТЭНы для запайщиков бывают двух типов крепления:

• Одиночный ТЭН со штуцером — резьба G1/2", G3/4", M14×1.5, M22×1.5. Устанавливается в корпус через отверстие, контактные стержни выводятся наружу.
• Блок-ТЭН (ТЭНБ) — несколько трубок, объединённых в один фланец с резьбой G1.5", G2", G3", M48×2, M56×2, M64×3. Используется, когда нужна большая мощность при ограниченном месте.

Для вакуумных аппаратов с длиной рабочей зоны до 600 мм обычно применяют одиночные ТЭНы со штуцером. На промышленных термоформерах (длина запайки 800–1200 мм) ставят блок-ТЭН из 2–3 трубок в одном фланце — это даёт равномерное распределение тепла по всей длине.

Пример расчёта: подбор ТЭНа для запайщика шириной 600 мм

Исходные данные: напряжение 220 В, нужна мощность 1.2 кВт, длина рабочей части 600 мм, диаметр трубки 12 мм.

Сопротивление спирали по закону Ома: R = U² / P = 220² / 1200 = 40.3 Ом. По ГОСТ 13268-88 допуск по сопротивлению: +5/−10% по мощности, то есть несимметричный допуск −4/+11% по сопротивлению. Фактически сопротивление может быть от 35.9 до 44.7 Ом — в пределах нормы.

Ток: I = P / U = 1200 / 220 = 5.45 А. Сечение выводных стержней — не менее 1.5 мм².

Температура корпуса при работе на воздухе — около 350 °C. Материал — AISI 304 (08Х18Н10). Длина активной части (нагрев) — 600 мм, длина холодных концов (зона штуцера) — по 40–50 мм с каждой стороны.

Типовые отказы и как их избежать

Основная причина выхода из строя ТЭНа запайщика — перегрев из-за нарушения режима работы. Если прижимная планка не прилегает плотно, теплоотвод в плёнку ухудшается, спираль перегревается и перегорает. Вторая причина — коррозия трубки в местах контакта с агрессивной средой (кислоты, щёлочи).

Меры профилактики:

• Контроль температуры поверхности термопарой типа K (хромель-алюмель) с пределом 600 °C.
• Установка термореле или твердотельного реле для отключения при превышении 400 °C.
• Выбор толщины стенки трубки 1.0–1.5 мм (стандарт — 0.8 мм) для агрессивных сред.
• Заказ ТЭНа по фотографии старого — точное совпадение длины и мест крепления.

При заказе ТЭНа по чертежу или по фото важно указать: рабочую длину, диаметр трубки, тип резьбы, мощность, напряжение, материал корпуса и наличие термопары. Партия от 1 шт. изготавливается за 5–10 дней.

Часто задаваемые вопросы

ТЭН для вакуумного аппарата — не универсальная деталь. Геометрия, мощность и материал подбираются под конкретную модель упаковщика и тип плёнки. Если на складе нет подходящего нагревателя, проще заказать по размерам и чертежу — это точнее, чем переделывать корпус под серийный аналог. На производстве ТЭН-Миасс изготавливают ТЭНы для запайщиков любой конфигурации: от одиночных штуцерных до многотрубных блок-ТЭНов с фланцем, с термопарой или без, из нержавейки AISI 304/321/316 — от 1 штуки под чертёж или по фотографии старого нагревателя.
