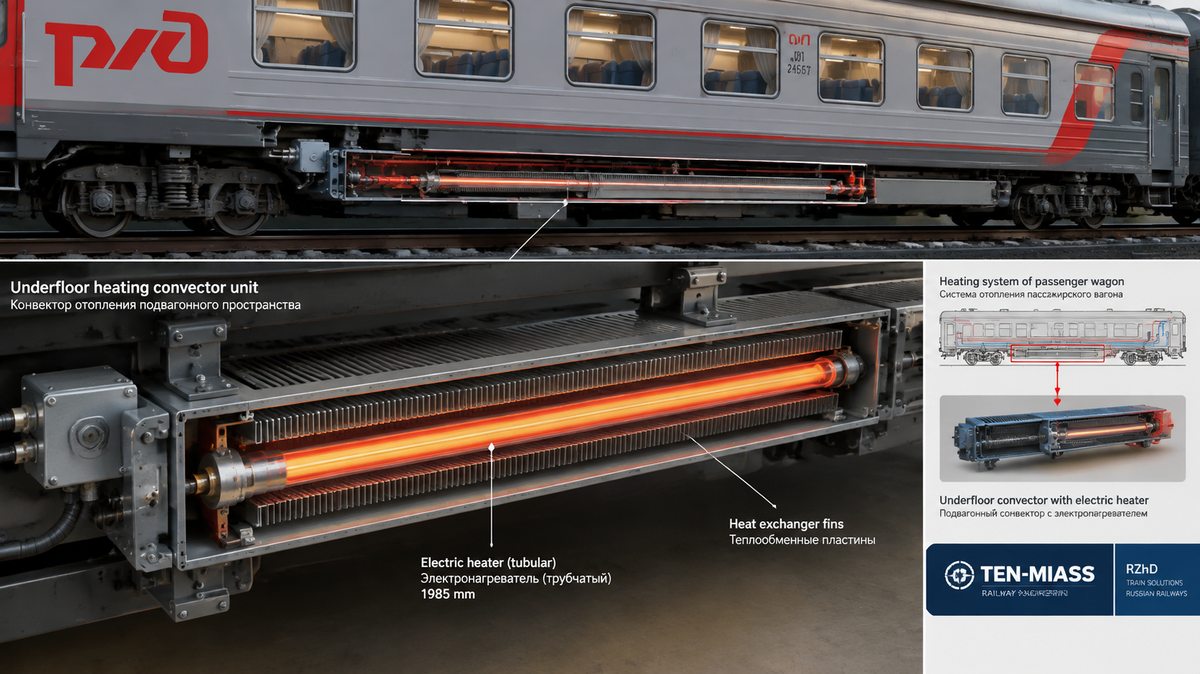

Снабженец депо обычно делает одно и то же: фотографирует сгоревший нагреватель, идёт в интернет, ищет «ТЭН для вагона 1985мм» — и ничего не находит. Потому что промышленный каталог предлагает 1200, 1600, 2000 мм. А 1985 мм — это конкретный типоразмер под конкретную конструкцию конвектора или калорифера, которого в серии нет.
Изготовление на заказ от одной штуки — единственный путь. Ниже разбираем, как правильно снять параметры, почему диаметр 16 мм критичен и что проверить перед заказом.
Почему нельзя купить такой ТЭН в магазине?
Вагонные ТЭН не продаются через дистрибьюторов в розницу — это не бытовой товар. Производственные предприятия выпускают их партиями под конкретные серии вагонов или ремонтные фонды, которые закупают сами депо и вагоноремонтные заводы.
Длина 1985 мм отличается от типовых 2000 мм всего на 15 мм. Но это 15 мм не дают просто взять и поставить «близкий» размер: ТЭН жёстко фиксируется в посадочных гнёздах конвектора, и лишние миллиметры либо не дадут закрыть кожух, либо создадут механическое напряжение на клеммных выводах. Замена только на точный типоразмер.
Параметры вагонных ТЭН по сериям
| Применение | Длина, мм | Мощность, Вт | Диаметр, мм | Материал |
|---|---|---|---|---|
| Конвектор КВВ-3, КВВ-4 | 1985–2000 | 1000–1200 | 16 | Сталь 10 |
| Подвагонный калорифер ПКВ | 1600–1800 | 800–1000 | 13–16 | Сталь 10 |
| Купейный вагон (тамбурный нагреватель) | 1200–1400 | 500–800 | 13 | Сталь 10 / нержавейка |
| Плацкарт (нижняя полка с подогревом) | 1800–2200 | 1200–2000 | 16 | Сталь 10 |
| СВ, вагон-ресторан | 1000–1400 | 500–1000 | 13–16 | Нержавейка AISI 304 |
Расчёт: почему R=48,4 Ом и что это значит для воздушного ТЭН
Для ТЭН 220 В / 1000 Вт сопротивление рассчитывается просто: R = U² / P = 220² / 1000 = 48,4 Ом. Это номинал в горячем состоянии. Мультиметр на холодном ТЭН покажет чуть ниже — нихром при нагреве увеличивает сопротивление, это норма.
Для воздушного ТЭН (в конвекторе, калорифере) критична не только мощность, но и плотность нагрузки — сколько Вт приходится на квадратный сантиметр поверхности. При диаметре 16 мм и длине активной зоны 1800 мм площадь поверхности составит около 905 см², плотность нагрузки 1000 Вт / 905 см² = 1,1 Вт/см². Это допустимое значение для воздушной принудительной циркуляции. При естественной конвекции рекомендуется не превышать 0,8 Вт/см² — иначе поверхность перегревается и ТЭН быстро выходит из строя.
Допуск по мощности по ГОСТ: +5% / -10%. То есть изделие на 1000 Вт может фактически выдавать от 900 до 1050 Вт — это не брак, это стандартный коридор. Сопротивление соответственно 46,1–53,8 Ом.
Можно ли укоротить ТЭН 1985мм до стандартной длины?
Нет. ТЭН — запрессованная конструкция. Внутри трубки: нихромовая спираль, засыпанная окисью магния (MgO), и запрессованные контактные штыри. Попытка укорочения разрушает активную зону. Длина задаётся только при производстве под конкретный чертёж или образец.
Также нельзя взять ТЭН длиной 2000 мм и обрезать. Лишние 15 мм приведут к тому, что контактные выводы окажутся внутри посадочного гнезда — монтаж станет невозможным.
Что прислать для заказа: чек-лист снабженца
Минимальный набор данных для расчёта
- Длина общая (мм) — от торца до торца, замеряется рулеткой по корпусу
- Длина активной части (мм) — участок, который реально нагревается (без холодных концов с выводами)
- Диаметр корпуса (мм) — штангенциркулем по трубке, для данного ТЭН = 16 мм
- Тип подключения — клеммы, размер под болт (М4, М5, М6), или резьбовой штырь
- Серия вагона или модель нагревательного прибора — КВВ-3, ПКВ, или другое обозначение из паспорта
- Мощность и напряжение — для данного ТЭН: 1000 Вт, 220 В
- Материал корпуса — если указан в паспорте, если нет — уточним по применению
Если есть сгоревший образец — сфотографируйте со всех сторон и пришлите фото на ten-miass@mail.ru. По фото часто можно определить параметры без чертежа.
Если нужен чертёж или паспорт на новый ТЭН — выдаём вместе с партией. Это важно для технического надзора при плановом ремонте составов.
Сроки и доставка
Изготовление 7–14 рабочих дней после согласования параметров и оплаты. Отгружаем СДЭК или ПЭК по всей России. При крупных заявках (несколько десятков ТЭН) возможна отдельная транспортная компания или самовывоз из Миасса.
Подробнее о производстве и возможностях читайте на ten-miass.ru или смотрите другие статьи блога по подбору промышленных нагревателей.
Нужен ТЭН для вагона нестандартной длины?
Изготовим длиной от 300 до 6000 мм по вашим параметрам. От 1 шт., 7–14 рабочих дней, отгрузка СДЭК/ПЭК.
Оформить заказЧастые вопросы
Почему в магазинах нет ТЭН длиной 1985мм?
Стандартные вагонные ТЭН выпускались длиной 1200, 1600, 2000 мм и другими типовыми размерами под конкретные серии вагонов. 1985 мм — нестандартный типоразмер под отдельный тип конвектора или калорифера, который в серийном производстве не выпускается. Только изготовление на заказ.
Какое сопротивление должно быть у ТЭН 220В 1000Вт?
По формуле R=U²/P: R=220²/1000=48,4 Ом. С учётом допуска ГОСТ (+5%/-10%) рабочий диапазон 900–1050 Вт соответствует сопротивлению 46–54 Ом. Прибор покажет немного другое значение в холодном состоянии — это нормально, нихром при нагреве меняет сопротивление.
Можно ли укоротить ТЭН 1985мм до другой длины?
Нет. ТЭН — это запрессованная конструкция: нихромовая спираль, наполнитель MgO и металлическая трубка. Укорачивание нарушает электрическую цепь и делает изделие непригодным. Длина задаётся при изготовлении под конкретный активный участок и места монтажа.
Какой материал корпуса подходит для вагонных ТЭН?
Для подвагонных конвекторов и калориферов — углеродистая сталь 10 (сухой воздух, температура до 350°C). Нержавейка AISI 304 используется реже, только если на ТЭН попадает конденсат или вода. Стандарт РЖД для большинства подвагонных нагревателей — сталь 10.
Сколько стоит изготовление одного вагонного ТЭН 1985мм?
Цена зависит от материала, мощности и количества. Для конкретной стоимости нужно прислать параметры: длина, активная зона, диаметр, тип подключения, материал. Стоимость рассчитывается индивидуально. Отправьте запрос через форму или позвоните: +7 (919) 405-21-39.
Как долго ждать ТЭН для вагона под заказ?
Срок изготовления 7–14 рабочих дней с момента согласования параметров и оплаты. Для срочных заявок (плановый ремонт состава) можно обсудить приоритетное производство. Отгрузка СДЭК или ПЭК по всей России.
