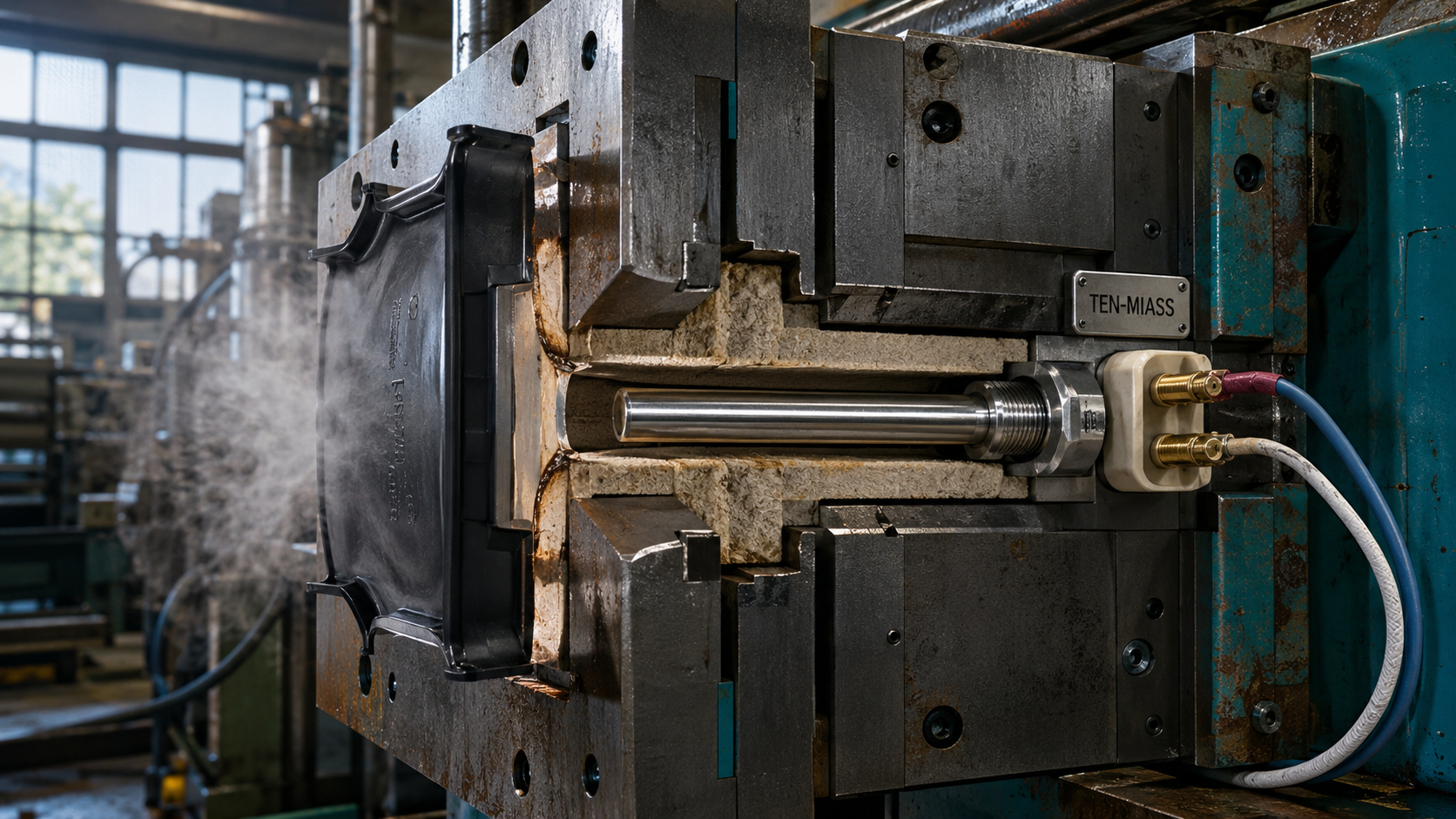

Патронный ТЭН для термопластавтомата: подбор по диаметру и мощности
Патронный ТЭН в ТПА работает в жёстких условиях: постоянные циклы нагрев/охлаждение, контакт с пресс-формой, механическая фиксация в посадочном гнезде. Подбор начинается не с мощности, а с геометрии гнезда, в которое нагреватель должен войти. Типовая ошибка — взять «картриджник» из каталога по принципу «похожий по диаметру». Разница в 0,1 мм между номинальным диаметром нагревателя и посадочным отверстием даёт падение теплоотдачи в полтора раза из-за воздушного зазора. Поэтому диаметр — первый параметр, который определяет и стойкость ТЭНа, и энергозатраты цикла.
Конструкция патронного ТЭНа и почему диаметр критичен
Патронный (картриджный) ТЭН — это трубка из нержавейки или стали 10, внутри которой нихромовая спираль в магнезитовой засыпке (периклаз). Спираль выходит на контактные стержни, которые выведены через герметичную торцевую изоляцию. В отличие от водяных ТЭНов с наружной резьбой, у патронного нет оребрения и защитного кожуха — он передаёт тепло через плотное прилегание корпуса к стенке гнезда.
Прижим достигается за счёт допусков по диаметру. ТЭН изготавливается с наружным диаметром в пределах допусков ГОСТ 13268-88. Под конкретное посадочное отверстие нужен интервал посадки с натягом или переходной по посадке. На практике для ТПА применяются патронные ТЭНы с диаметром от 4 до 32 мм. Самые ходовые под пресс-формы — 8, 10, 12, 16 и 20 мм. Длина рабочей части при этом — от 30 до 6000 мм, но для матриц и плит обычно достаточно 100–300 мм.
Если нагреватель планируется менять при обслуживании ТПА, учитывайте: при смене ТЭНа с диаметром 16 мм на 16,2 мм вы расточите гнездо, а это уже вмешательство в канал охлаждения пресс-формы, который проходит рядом. Никогда не подгоняйте диаметр напильником — это снимает допуск по округлости, а зазор между оболочкой и стенкой гнезда увеличивается неравномерно. Перегрев спирали в месте зазора приводит к выходу из строя за 200–300 циклов.
Расчёт мощности и сопротивления по формуле R = U² / P
Мощность патронного ТЭНа для ТПА выбирают по плотности потока: Вт/см² нагреваемой поверхности. Для пресс-форм и плит с хорошим контактом допустимая плотность — 4–6 Вт/см². Если взять выше — спираль быстро перегорает. Ниже — растёт время выхода на технологический режим.
Формула для сопротивления одноэлементного ТЭНа:
R = U² / P,
где U — рабочее напряжение питания, V; P — номинальная мощность, W.
Для общего тока однофазной нагрузки: I = P / U.
Для трёхфазной нагрузки, когда ТЭН подключён в звезду:
I_линейный = P / (√3 × U_линейного), а сопротивление каждой ветви R_ветвь = U_линейного² / P_элемента.
| Диаметр корпуса, мм | Типовая длина активной зоны, мм | Мощность при плотности 5 Вт/см², Вт | Сопротивление при 220 В, Ом |
|---|---|---|---|
| 8 | 100 | 200–250 | ~193–242 |
| 10 | 150 | 400–470 | ~103–121 |
| 12 | 200 | 600–750 | ~65–81 |
| 16 | 250 | 1000–1250 | ~39–48 |
| 20 | 300 | 1600–1900 | ~25–30 |
По ГОСТ 13268-88 допуск по мощности составляет +5/−10%. С учётом того, что P = U²/R, допуск по сопротивлению получается несимметричным: −4/+11%. То есть патронный ТЭН с номиналом 800 Вт может реально выдавать от 720 до 840 Вт при том же напряжении. Для ТПА такой разброс обычно приемлем, но если процесс требует стабильного ввода тепла — заказывайте с индивидуальным подбором сопротивления под ваш номинал.
Пример расчёта «было/стало». В плиту ТПА установлен серийный патрон 12×200 мм на 800 Вт, 220 В. Время выхода на 180 °C — 40 минут. Расчёт в Вт/см² показывает: площадь боковой поверхности ТЭНа — S = π × D × L = 3,14 × 1,2 × 20 = 75,4 см². Плотность мощности 800 / 75,4 = 10,6 Вт/см² — высоко для пресс-формы, отсюда перегрев спирали и срабатывание термопары. По расчёту нужна плотность 5 Вт/см², то есть мощность 5 × 75,4 = 377 Вт. Заказываем ТЭН 12×200 мм на 400 Вт, сопротивоение по формуле R = 220² / 400 = 121 Ом. Время выхода на 180 °C увеличивается на 15%, но нагрев становится стабильным, а ресурс ТЭНа вырастает с 600 циклов до 3000.
Материалы оболочки: что работает в матрицах и плитах ТПА
Для патронных ТЭНов в термопластавтоматах используется три основных материала оболочки:
- Сталь 10 (углеродистая конструкционная) — для воздуха и сухих сред, когда нет прямого контакта с агрессивной химией. Такой ТЭН дешевле, но для влажных цехов с конденсатом на пресс-форме быстрее корродирует.
- AISI 304 (08Х18Н10) — универсальный вариант для ТПА: выдерживает и повышенную влажность, и контакт с большинством термопластов. Ставится по умолчанию в 80% заказов.
- Цельнотянутая труба 12Х18Н10Т — нержавейка под пищевые и агрессивные среды. Если на вашем производстве ТПА перерабатывает ПВХ, из которого выделяются хлорсодержащие продукты — берите 12Х18Н10Т.
Внутри патронного ТЭНа — нихромовая спираль, которая плотно утрамбована в магнезит (периклаз). Магнезит одновременно изолирует спираль от корпуса и отводит тепло. Если в ТЭНе будет пустот — на этом участке спираль перегреется и расплавится. Поэтому после изготовления патронный ТЭН обжимается до проектного диаметра: обжатие уплотняет засыпку и одновременно калибрует наружный размер.
Типовые ошибки при заказе патронных ТЭНов
Ошибка №1: указывают только мощность и “длину”. Без диаметра невозможно подобрать посадочное гнездо. Если в техзадании нет диаметра — это технически некорректный запрос, и производство вернёт его на уточнение.
Ошибка №2: берут ТЭН с односторонними выводами там, где нужно двухстороннее подключение. Для патронных ТЭНов в плитах ТПА чаще всего используют односторонние выводы: контактные стержни выходят с одной стороны, а второй торец закрыт. Двухсторонние выводы применяются, когда ТЭН работает как сквозной в проточном канале — но это редкая конфигурация для ТПА.
Ошибка №3: забывают про диаметр контактных клемм. Стандартные стержни патронных ТЭНов — 1,5–3 мм в диаметре. Для мощности свыше 1 кВт и длины 200+ мм нужен стержень большего сечения, иначе контактная колодка будет греться выше допустимых 60 °C. При заказе укажите тип клемм: кольцо, штекер 4,8 мм, винт или удлинённый вывод.
Ошибка №4: не указывают наличие термопары. У патронного ТЭНа внутри часто размещают термопару типа K (хромель-алюмель) или J (железо-константан). Вынос термопары из середины нагревателя даёт контроль температуры в зоне дна гнезда. Без термопары вы управляете процессом по косвенному датчику на поверхности матрицы — это допустимо, но с задержкой в 20–30 секунд.
Как заказывать патронный ТЭН под чертёж — последовательность шагов
Для технолога и закупщика ОГЭ оптимальный алгоритм выглядит так:
- Измерьте посадочное отверстие в матрице или плите ТПА штангенциркулем, с точностью до 0,1 мм. Запишите фактические значения, а не номинальные.
- Определите длину активной зоны: это канал, где нагреватель реально соприкасается с металлом. Хвостовик с выводами не греет, поэтому не включайте его в длину.
- Выберите мощность по плотности потока 4–6 Вт/см². Уточните напряжение сети: 220 В или 380 В.
- Проверьте диаметр стержней и тип клемм. Для 220 В и мощности до 1 кВт достаточно стержней 1,5 мм, для 1–3 кВт — 2,5–3 мм.
- Отправьте эскиз с размерами на производство. Принимаются и фотографии старого ТЭНа — по ним сделают точный чертёж с допусками.
Партия от 1 шт. — неограниченная, сроки типового патронного ТЭНа — 5–10 рабочих дней. Под заказ изготовят как одиночный нагреватель для ремонта, так и комплект из нескольких десятков, если ТПА обслуживаются регулярно.
Частые вопросы про патронные ТЭНы для ТПА
Какая мощность патронного ТЭНа нужна для пресс-формы?
Ориентируйтесь на плотность потока 4–6 Вт/см² поверхности ТЭНа. Для диаметра 12 мм и длины активной зоны 200 мм это 600–750 Вт. Точно рассчитывается по формуле 5 Вт/см² × π × D × L.
Как измерить диаметр гнезда под патронный ТЭН?
Штангенциркулем в двух плоскостях: глубина и диаметр. Если станок долго работал — проверьте на отсутствие ступеней в канале. Любая выработка больше 0,1 мм означает, что заказывать ТЭН надо по факту, а не по старому чертежу.
Какая длина патронного ТЭНа лучше — с запасом или короткий?
Рабочая длина должна полностью перекрывать зону нагрева в матрице, но не выходить за её пределы больше чем на 2–3 мм. Лишняя доля греющего участка вне металла отводит тепло в воздух и повышает риск перегрева спирали.
Можно ли заказать один патронный ТЭН, а не партию?
Да, минимальная партия — 1 шт. Это актуально для срочного ремонта, когда ТПА стоит до 30 минут из-за одного нагревателя. Для серийного обслуживания выгоднее партия: снижается себестоимость за счёт переналадки.
Чем отличаются патронные ТЭНы 12 мм и блок-ТЭН по резьбе?
У патронного ТЭНа нет резьбы — он вставляется в гнездо и фиксируется за счёт допуска «натяг». Блок-ТЭН с фланцем под ключ имеет крупную резьбу G1,5"–G3" или M48×2–M64×3.
Какое сопротивление будет у патронного ТЭНа мощностью 1 кВт на 220 В?
По формуле R = 220² / 1000 = 48,4 Ом. С учётом допуска ГОСТ 13268-88 фактическое сопротивление может быть от 46,5 до 53,7 Ом.
Внутри ТЭНа термопара — обязательно?
Не обязательно, но для контроля температуры в зоне нагрева рекомендуется встроенная термопара типа K или J. Это не удорожает конструкцию критично, зато упрощает автоматику ТПА.
Отправьте чертёж патронного ТЭНа или фотографию старого с размерами на ten-miass.ru — подберём диаметр и мощность, рассчитаем сопротивление под вашу схему подключения.
