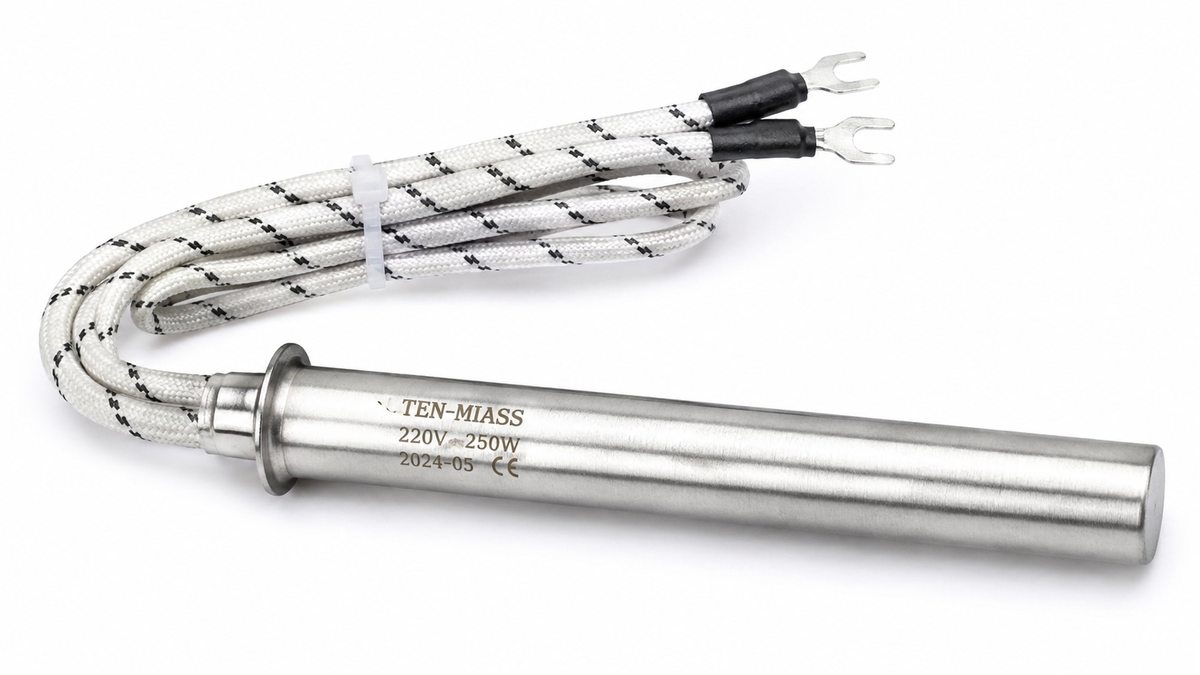

ТЭН для тепловой полки — керамический 0,25 кВт, 2 яруса

Тепловая полка гаснет не сразу — она начинает хуже держать температуру, нижний ярус перестаёт прогреваться до 60°C, потом замолкает один из ярусов. Значит, выгорел патронный нагреватель. Деталь стандартная, менять умеют редко, но изготовить под замер можно без проблем.

Как устроен нагрев в тепловой полке

Большинство подогревательных полок для ресторанов работают по одной схеме: в алюминиевые или стальные каналы вставлены патронные нагреватели (cartridge heater). Их задача — прогреть металл полки до 60-80°C и удерживать эту температуру. Термостат отключает питание при достижении заданного значения.

«Керамическим» патронный ТЭН называют из-за керамической изоляции выводов или держателя. Внутри трубки из нержавеющей стали проходит нихромовая спираль, пространство заполнено спрессованным оксидом магния. Конструкция та же, что у трубчатого ТЭН, но патронный нельзя гнуть — он работает только в прямом посадочном отверстии.

Чем патронный ТЭН отличается от трубчатого

Трубчатый ТЭН можно изогнуть под любой профиль, погрузить в воду или масло. Патронный вставляется строго в отверстие с минимальным зазором (до 0,1 мм) и передаёт тепло через контакт с металлом. Из-за этого:

• у патронного выше поверхностная нагрузка — при перегреве сгорает быстрее
• он не подходит для нагрева жидкостей напрямую
• при установке с зазором срок службы падает в 3-5 раз

В тепловых полках именно патронная конструкция даёт равномерный прогрев поверхности без локальных перегревов.

Типовая конфигурация 2-ярусной полки

Стандартная 2-ярусная тепловая полка шириной 600-900 мм потребляет 0,5-1,0 кВт. Нагрузка распределяется по ярусам примерно поровну. Чаще всего внутри стоит:

При мощности 0,25 кВт на элемент (как в задании на заказ) речь идёт об одном патроне 250 Вт на ярус — итого 2 нагревателя на двухъярусную полку. Если при вскрытии обнаружили два патрона на ярус, значит это другая модификация с 0,5 кВт на ярус.

Что замерить перед заказом

Для изготовления замены нужны пять параметров:

Если на корпусе нагревателя есть маркировка (например, «D12 L200 250W 220V») — достаточно сфотографировать. Это закрывает вопрос по всем параметрам сразу.

Ресурс и причины выхода из строя

При режиме 60-80°C и правильном монтаже патронный ТЭН в ресторанной полке служит 2-4 года ежедневной работы. Три причины, из-за которых нагреватель сгорает раньше:

• Зазор в посадке. Если патрон болтается в отверстии, тепло не уходит в металл, оболочка перегревается.
• Влага на выводах. Конденсат или мойка оборудования без просушки окисляет клеммы.
• Механическое повреждение при демонтаже. Патрон закисает в канале, и его выбивают молотком — трубка трескается.

Если один нагреватель на ярусе сгорел, второй (при схеме с двумя на ярус) уже отработал заметно больше половины ресурса. Практичнее менять оба сразу, чтобы не вскрывать оборудование через месяц.

Материал оболочки

Для тепловой полки в контакте с воздухом подходит оболочка из нержавеющей стали AISI 304 (08Х18Н10). Она выдерживает температуры до 300°C и не ржавеет при влажной уборке. Сталь 10 (обычная) для этого применения не используется.
