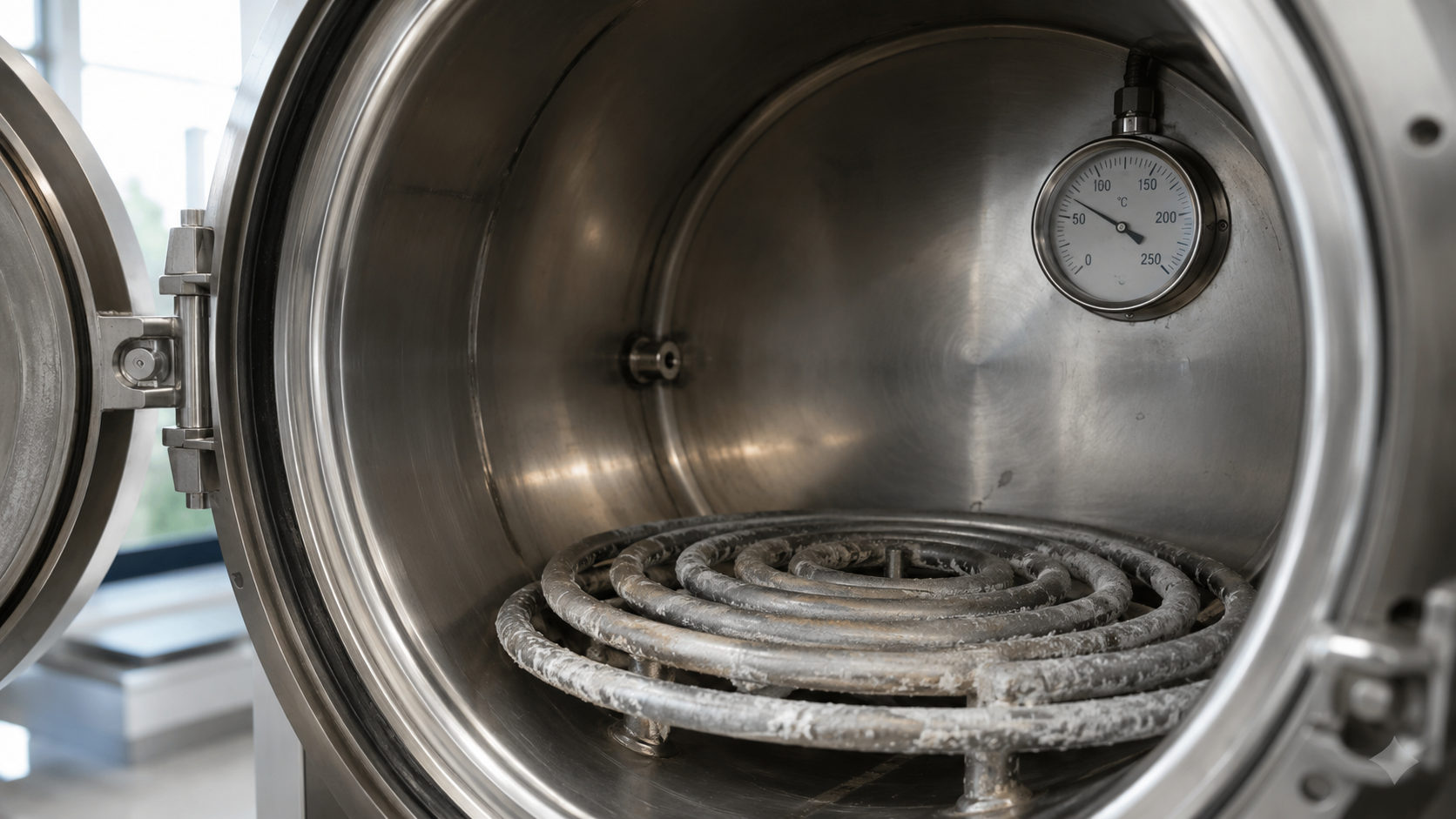

ТЭН для сыроварения: расчёт мощности пастеризатора и выбор нагревателя ванны

Температурный режим в сыроварении критичен: молоко пастеризуют при 63–65 °C (длительный режим) или 72–75 °C (кратковременный), затем сырное зерно нагревают до 38–55 °C в зависимости от типа сыра. Отклонение в 2–3 °C меняет структуру белка и выход продукта. Поэтому подбор нагревателя для ванны или пастеризатора — не «купить готовый ТЭН», а инженерная задача с известными параметрами.

Расчёт мощности нагревателя для сырной ванны

Мощность ТЭНа определяют по двум условиям: время выхода на режим и тепловые потери корпуса. Для молочных ванн объёмом 100–1000 л используют удельную мощность 0,8–1,2 кВт на 100 л при нагреве за 40–60 минут. Пример расчёта:

Исходные данные: ванна 300 л, начальная температура молока 10 °C, нагрев до 72 °C за 45 минут, потери через стенку 15 %, напряжение 380 В, трёхфазная сеть.

Полезная теплота: Q = m × c × ΔT = 300 × 3,93 × (72 – 10) ≈ 73 100 кДж. С учётом потерь: 73 100 × 1,15 ≈ 84 000 кДж. Время нагрева 45 мин = 2700 с. Мощность: P = 84 000 / 2700 ≈ 31 кВт.

Для трёхфазной звезды: I_линейный = P / (√3 × U_линейного) = 31 000 / (1,73 × 380) ≈ 47 А. Сопротивление одной ветви: R = U_линейного² / P_элемента = 380² / (31 000 / 3) ≈ 14 Ом.

По ГОСТ 13268-88 допуск по мощности +5/−10 %, что даёт несимметричный допуск по сопротивлению −4/+11 %. Фактическое сопротивление спирали должно быть в диапазоне 12,5–14,5 Ом на ветвь.

В пастеризаторах с рубашкой (пар-вода) расчёт ведут по теплопередаче через стенку, но для прямого контакта с молоком таблица даёт первое приближение.

Материалы корпуса ТЭНа для молочных сред

Молоко — агрессивная среда с pH 6,5–6,7 при 20 °C, но при нагреве до 72 °C происходит денатурация белков, и лактоза может давать кислую реакцию. Кроме того, в сыроварении используют хлористый кальций и закваски, которые повышают коррозионную активность.

Стандартный материал для водяных ТЭНов — AISI 304 (08Х18Н10) — допустим для пастеризаторов при регулярной промывке и температуре не выше 90 °C. Однако при длительных простоях или использовании кислотных моек (азотная кислота 0,5–1 %) на поверхности появляются точечные питтинги. Рекомендуемый вариант для сырных ванн — AISI 316 (10Х17Н13М2), легированный молибденом, который устойчив к хлоридам и органическим кислотам. Для агрессивных сред (pH < 5) применяют AISI 316L (03Х17Н14М2) с низким содержанием углерода, исключающим межкристаллитную коррозию.

Фланец ТЭНа для сырной ванны — латунный (ЛС59-1) или нержавеющий. Для пищевых производств обязателен материал, допущенный к контакту с молоком (СанПиН 2.3.4.551-96).

• AISI 304 (08Х18Н10) — для воды и пара до 200 °C, pH 6–8.
• AISI 316 (10Х17Н13М2) — для молочных сред с хлоридами, pH 5–7.
• AISI 316L (03Х17Н14М2) — для кислотных моек и пастеризаторов непрерывного действия.
• Inconel 600 (ХН78Т) — для высокотемпературных сухих нагревателей (не для молока).

Конструктивные особенности ТЭНа для пастеризатора

В сырной ванне ТЭН устанавливают через фланец в боковой стенке или днище. Типовая резьба для блок-ТЭН мощностью 10–30 кВт — G2" или M48×2. Для одиночных водяных ТЭНов малой мощности (до 6 кВт) применяют G1.5" или G3/4".

Геометрия нагревателя должна обеспечивать свободный доступ молока ко всей поверхности — без застойных зон, где белок пригорает. Для этого используют U-образные петли с шагом 20–30 мм и длиной активной части, не превышающей диаметр ванны. При монтаже через фланец DN50–DN100 с резиновой прокладкой (EPDM) исключается контакт алюминия или меди с молоком.

В пастеризаторах с перемешиванием (мешалка 30–60 об/мин) ТЭН работает в потоке, что снижает локальный перегрев и позволяет увеличить удельную мощность до 12–15 Вт/см². В ваннах без мешалки удельную мощность ограничивают 6–8 Вт/см², иначе на поверхности спирали образуется молочный камень.

Пример: было/стало

Сыроварня купила готовый ТЭН 12 кВт с резьбой G1/2" для ванны 200 л. Через месяц — нагар на корпусе, молоко пригорает. Причину нашли: удельная мощность 18 Вт/см², нет мешалки. Заменили на блок-ТЭН 9 кВт (6 Вт/см²) из AISI 316 (10Х17Н13М2) с фланцем G2". Нагрев до 72 °C за 50 минут — без пригара.

Термопары и автоматика для сырной ванны

Для контроля температуры в сырной ванне устанавливают термопару типа K (хромель-алюмель) или термопреобразователь сопротивления Pt100. Термопара монтируется в гильзу из AISI 316 (10Х17Н13М2) и погружается в молоко на 100–150 мм от стенки. Для пастеризаторов с автоматическим управлением используют датчик в комплекте с блок-ТЭНом — термопара встраивается в фланец.

Система управления поддерживает заданную температуру с точностью ±1 °C. При мощности более 20 кВт обязателен пускатель с тепловым реле (ток на фазу > 30 А). Взрывозащита Ex-d для сыроварен не требуется, но класс защиты корпуса — IP65 (мойка водой).

Почему серийный ТЭН не подходит для сыроварни

Готовые нагреватели для бойлеров рассчитаны на бытовые условия: мощность 1,5–3 кВт, резьба G1/2", материал AISI 304 (08Х18Н10), длина 300–500 мм. Для ванны 300 л этого недостаточно — нагрев займёт 3–4 часа, а при попытке установить три таких ТЭНа в один фланец возникнут проблемы с креплением и гидравлическим сопротивлением.

Промышленная задача требует точного расчёта:

• мощность под объём и время нагрева;
• длина активной части под габарит ванны;
• материал под среду (молоко + моющие растворы);
• тип резьбы под существующий фланец.

Изготовление ТЭНа под чертёж или по размерам старого нагревателя — стандартная процедура. Партия от 1 шт., срок 5–10 дней. Для сырной ванны достаточно предоставить диаметр посадочного отверстия, объём бака и желаемое время нагрева — и инженер подберёт мощность и конфигурацию.

FAQ

Для подбора нагревателя под вашу сырную ванну достаточно указать объём, температуру нагрева и диаметр фланца — мы изготовим ТЭН по техзаданию с материалами AISI 304 (08Х18Н10) или AISI 316 (10Х17Н13М2). Партия от 1 шт., срок 5–10 дней.
