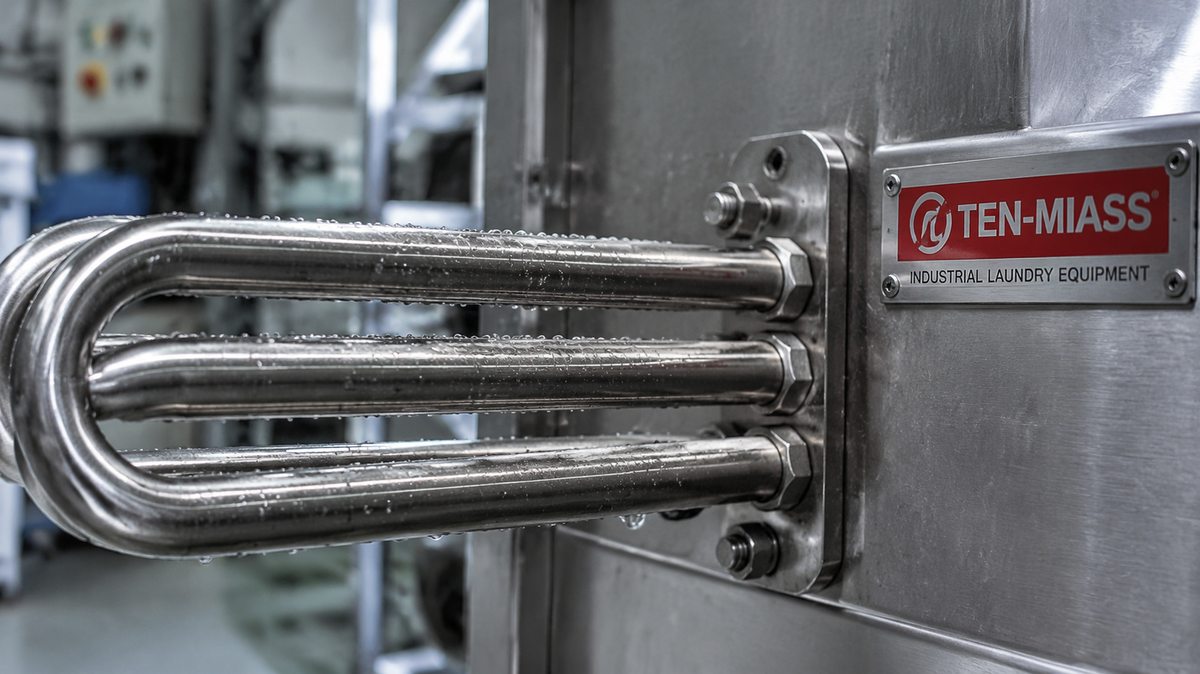

ТЭН для сушильной машины 70°C из нержавейки

Влажный воздух при 70°C в барабане сушилки — агрессивная среда для обычной стальной трубки ТЭНа. Через 6-12 месяцев на поверхности появляется рыжий налёт: углеродистая сталь окисляется при постоянном контакте с паром и конденсатом. Потом ток начинает утекать через корпус, срабатывает УЗО — и сушилка встаёт.

Решение простое: оболочка из нержавеющей стали AISI 304. Она держит влажную среду без ржавчины, рассчитана на температуры до 400°C и не требует замены через сезон.

Какие бывают сушильные машины и какой ТЭН нужен

Конструкция нагревателя зависит от типа оборудования. Два основных случая:

Барабанная сушилка (бытовая и прачечная). Нагреватель стоит в воздуховоде перед барабаном. Типичная форма — W-образная, M-образная или плоская «расчёска» из нескольких параллельных трубок. Мощность 1,5-3,5 кВт для бытовых, 5-12 кВт для прачечных. Диаметр трубки 8-10 мм, напряжение 220 или 380 В.

Промышленный сушильный шкаф или камера. Прямые трубчатые ТЭНы в несколько рядов, иногда с оребрением для ускорения теплоотдачи. Мощность от 5 до 50+ кВт. Диаметр трубки 10-16 мм. Форма — прямая, U-образная или финн-образная в зависимости от компоновки камеры.

Материал оболочки: что выбрать для сушилки

Для подавляющего большинства сушилок — бытовых, прачечных, деревообрабатывающих, пищевых — правильный выбор это AISI 304. Она не боится конденсата, выдерживает рабочие температуры сушки (60-100°C) с запасом в несколько раз и не взаимодействует с тканями или продуктами.

Как рассчитать мощность

Упрощённая формула для воздушной сушильной камеры:

P (кВт) = V (м³) × 0,34 (кДж/м³°C) × ΔT (°C) / 3,6

Где V — объём камеры, ΔT — разница между температурой на входе и желаемой температурой нагрева воздуха.

Пример: камера 2 м³, нагрев с 20°C до 80°C (дельта 60°C):

P = 2 × 0,34 × 60 / 3,6 = 11,3 кВт

На практике добавляют 20-30% на теплопотери через стенки камеры. Итого около 14-15 кВт. Под такую мощность рассчитываем ТЭН или блок ТЭНов.

Для замены вышедшего из строя ТЭНа расчёт не нужен — измерьте старый нагреватель и пришлите фото или чертёж. Мощность, напряжение и основные размеры обычно выбиты на клеммной колодке или корпусе.

Что указать при заказе

• Тип оборудования (барабанная сушилка, сушильный шкаф, камера)
• Форма ТЭНа (прямой, U-образный, W-образный, по фото/чертежу)
• Мощность в кВт и напряжение (220 В или 380 В)
• Диаметр трубки (если известен)
• Материал оболочки (для большинства сушилок: AISI 304)
• Тип выводов (штырьевые, кольцо, М6/М8)
• Количество штук

Если точных данных нет — пришлите фото старого ТЭНа с обеих сторон и фото посадочного места. Этого достаточно для расчёта.

Типичные ошибки при замене ТЭНа в сушилке

Поставили ТЭН с другой мощностью. Если поставить нагреватель на 20% мощнее, термостат будет отключать его раньше расчётного времени — сушка замедлится. Если слабее — ТЭН будет работать на пределе, перегревается, сокращается ресурс.

Взяли углеродистую сталь вместо нержавейки. В первый сезон всё нормально. На второй или третий начнётся коррозия оболочки. Продукты окисления попадают на ткань или продукт.

Изменили форму ТЭНа. Смещение рабочей части на 15-20 мм меняет картину потока воздуха. В барабанных сушилках это критично: часть одежды будет пересыхать, часть оставаться влажной.

Не проверили клеммы после монтажа. Окисленные или плохо затянутые клеммы дают переходное сопротивление, которое греет клеммный блок, а не нагреватель. Стандартное требование: момент затяжки клеммных гаек не меньше 1 Н·м.

Наше производство

Изготавливаем трубчатые ТЭНы на заводе в Миассе (Челябинская область). Диаметр трубки 8-32 мм, длина рабочей части 30-6000 мм. Сгибаем по любому чертежу или образцу. Материал оболочки — AISI 304 для влажной среды, 12Х18Н10Т для пищевых производств, сталь 10 для сухого воздуха и масла.

Срок изготовления 7-14 рабочих дней. Минимальная партия — 1 штука. Доставка СДЭК или ПЭК по всей России и в Казахстан. Полный пакет документов: паспорт изделия, накладная, счёт-фактура.
