ТЭН для сухого нагрева: применение и преимущества
Сушильная камера не выходит на рабочий режим: температура зависает на 130°С вместо 180°С, потом ТЭН тихо перегорает. Причина почти всегда одна: ТЭН подобрали по мощности, не считая удельную поверхностную нагрузку под конкретный режим теплоотвода. В воздухе физика совсем другая, чем в воде.
Чем сухой нагрев отличается от погружного
Погружной ТЭН греет жидкость, которая сразу отводит тепло от его поверхности. Удельная поверхностная нагрузка (УПН) для воды достигает 8-15 Вт/см² — вода справляется. Воздух отводит тепло примерно в 30 раз хуже. Поэтому при сухом нагреве УПН ограничивают до 0.8-2 Вт/см².
Если этот предел нарушить, оболочка ТЭН перегревается: при 0.8 Вт/см² в воздухе без циркуляции температура поверхности уже 500-600°С. Взять ТЭН для бойлера и поставить его в сушилку — ТЭН сгорит за несколько часов.
Где применяются ТЭН для сухого нагрева
| Применение | Температура, °С | УПН, Вт/см² | Материал оболочки |
|---|---|---|---|
| Сушильные камеры (дерево, покрытия, продукты) | 60-200 | 0.8-1.5 | Сталь 10 |
| Нагрев пресс-форм и штампов (патронный ТЭН) | 150-400 | 1.5-2.5* | Сталь 10, AISI 304/321 |
| Конвекционные воздухонагреватели с вентилятором | 60-250 | 1.0-2.0 | Сталь 10, AISI 304 |
| Нагревательные блоки в воздуховодах | 80-300 | 1.0-2.0 | Сталь 10, AISI 304 |
| Нагрев штампов и плит (через металл) | 200-400 | до 4.0* | AISI 321 |
* При контактном нагреве через металл теплоотвод значительно лучше, чем в свободном воздухе — УПН может быть выше.

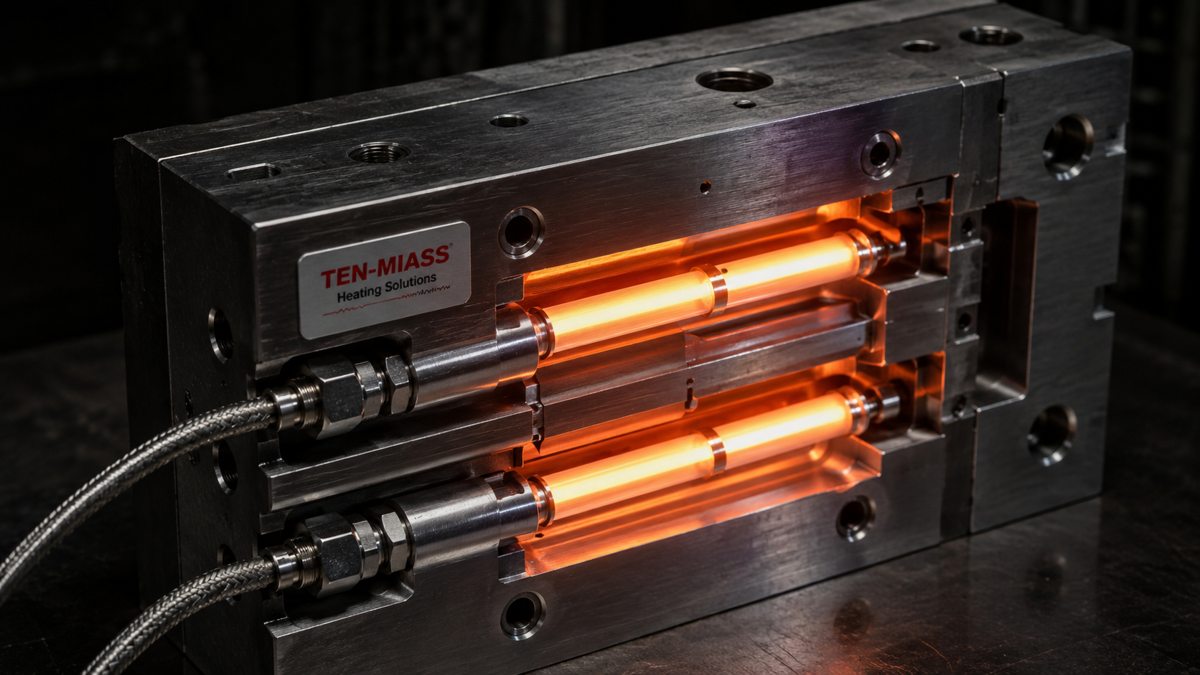

Патронный ТЭН в пресс-форме: посадка решает всё
Патронный ТЭН диаметром 8-25 мм вставляют в гнездо пресс-формы. Тепло идёт не через воздух, а через металлический контакт. Условие работы — зазор между ТЭН и гнездом не больше 0.05 мм (посадка H7/h6). Если зазор вырастает до 0.1 мм и больше, между ними появляется воздушная прослойка. Воздух работает как изолятор: ТЭН перегревается и быстро выходит из строя.
Поэтому при заказе патронного ТЭН для пресс-формы нужно указывать точный диаметр гнезда с допуском. Мы изготавливаем патронные ТЭН диаметром 4-32 мм, длиной 30-6000 мм, с допуском под конкретную посадку.
Материал оболочки: стальная или нержавеющая
Для сухого нагрева воздуха до 200°С подходит сталь 10. Без контакта с водой она не корродирует и обходится дешевле нержавейки. Это основной материал для сушилок и воздухонагревателей.
При температурах от 200 до 400°С, в агрессивной среде (пары, химические газы) или при термоциклировании — AISI 304. Для рабочих температур 400°С и выше, особенно при резких перепадах — AISI 321: у неё лучше жаростойкость и стабильность при термическом расширении. Кратковременно AISI 321 держит до 850°С.
Циркуляция воздуха: почему без неё нельзя работать с высокой нагрузкой
В сушилке без вентилятора воздух у поверхности ТЭН нагревается и медленно поднимается вверх. Свежий холодный воздух к ТЭН почти не поступает. При этом теплоотвод падает, температура оболочки растёт. При УПН 1.5 Вт/см² без циркуляции ТЭН работает на пределе. С принудительным обдувом та же нагрузка безопасна, и дополнительный плюс — равномерный прогрев по всему объёму камеры.
Поэтому в задании на ТЭН всегда указывайте: есть ли вентилятор, какова скорость воздуха. От этого зависит расчёт допустимой мощности.
Нужен ТЭН для сухого нагрева?
Изготовим по вашему чертежу. Патронные, оребрённые, прямые — от 1 штуки. Срок 7-14 рабочих дней.
Отправить заявкуЧасто задаваемые вопросы
Почему ТЭН в воздухе перегорает быстрее, чем в воде?
Воздух отводит тепло примерно в 30 раз хуже воды. При одинаковой удельной поверхностной нагрузке температура оболочки ТЭН в воздухе без принудительной циркуляции достигает 700-900°С, тогда как в воде — 100-120°С. Поэтому для воздуха УПН ограничивают до 0.8-2 Вт/см² против 8-15 Вт/см² для воды.
Какой материал оболочки выбрать для сушильной камеры до 200°С?
Для сухого нагрева воздуха до 200°С подходит сталь 10 — она не корродирует без контакта с водой и значительно дешевле нержавейки. При температурах 200-400°С и агрессивной среде (пары, химия) берут AISI 304. При 400°С и выше, с ударными нагрузками или термоциклированием — AISI 321.
Что такое посадка H7/h6 у патронного ТЭН и зачем она нужна?
Посадка H7/h6 — допуск на зазор между ТЭН и гнездом в пресс-форме, дающий зазор менее 0.05 мм. При таком зазоре тепло передаётся через металлический контакт напрямую. Если зазор больше 0.1 мм — между ТЭН и металлом появляется воздушная прослойка, которая работает как теплоизолятор: ТЭН перегревается и выходит из строя.
Можно ли использовать ТЭН для бойлера в сушилке?
Нет. ТЭН для погружного нагрева воды рассчитан на УПН 8-12 Вт/см². В воздухе при такой нагрузке оболочка раскаляется до 900°С и перегорает за несколько часов. Для сухого нагрева нужен ТЭН с принудительно сниженной УПН — за счёт увеличенной длины, оребрения или разбивки мощности на несколько секций.
За сколько изготовят патронные ТЭН для нашей пресс-формы?
Срок изготовления — 7-14 рабочих дней от согласования чертежа. Минимальная партия — 1 штука. Диаметры патронных ТЭН: от 4 до 32 мм, длина до 6000 мм. Для уточнения стоимости под конкретный диаметр, мощность и посадку — звоните +7(919)405-21-39 или отправляйте чертёж на ten-miass@mail.ru.
Нужна ли принудительная циркуляция воздуха для ТЭН в сушилке?
В большинстве случаев — да. Без вентилятора воздух у поверхности ТЭН нагревается и застаивается, теплоотвод падает, температура оболочки растёт. С принудительной циркуляцией та же нагрузка безопасна, плюс равномернее прогревается камера.
