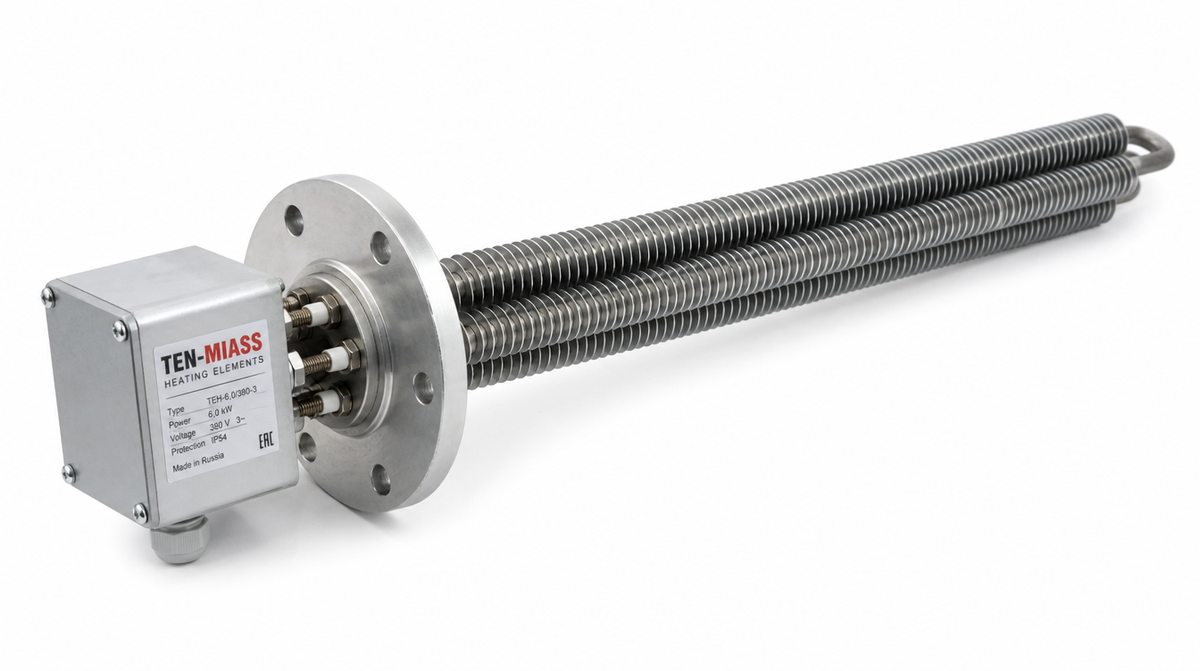

ТЭН для сушильного барабана с оребрением-оцинковкой

Гладкая трубка ТЭН диаметром 16 мм и длиной 1000 мм отдаёт тепло примерно с 503 см² поверхности. Тот же элемент с оребрением при шаге ребра 5 мм и высоте ребра 20 мм даёт уже 1800-2500 см². Это не теория, а геометрия: рёбра физически увеличивают контактную площадь с воздушным потоком в 2-5 раз. Для сушильного барабана, где нужно прогнать через нагреватель сотни кубометров воздуха в час, это прямо влияет на производительность.

Когда нужен оребрённый ТЭН

Оребрение имеет смысл там, где теплоноситель — воздух или газ. Коэффициент теплоотдачи у воздуха в 20-50 раз хуже, чем у воды или масла. Гладкая трубка в воздушном потоке работает неэффективно: чтобы снять нужную мощность, приходится либо задирать температуру поверхности (сокращая ресурс), либо увеличивать количество элементов. Оребрение решает это без обоих компромиссов.

Для сушильных барабанов характерны именно воздушные среды: сушка зерна, стружки, деревянных заготовок, песка, сыпучих материалов. Во всех этих случаях воздух нагревается проходя через секцию с оребрёнными ТЭН, а затем подаётся в барабан. Прямого контакта нагревателя с продуктом нет.

Параметры оребрения: что означают цифры

Оребрённый ТЭН характеризуется тремя параметрами, помимо самой трубки:

Параметр	Диапазон	На что влияет
Шаг ребра	3-10 мм	Частота рёбер по длине трубки; меньший шаг = больше площадь, но выше засоряемость
Высота ребра	10-30 мм	Вылет ребра от трубки; чем выше, тем больше площадь, но снижается жёсткость
Толщина ребра	0,5-1,2 мм	Теплопроводность и механическая прочность; для оцинковки обычно 0,5-0,8 мм

Шаг 3-4 мм выбирают для чистых воздушных потоков, где нет пыли и крупных частиц. Для зерна или стружки логичнее шаг 6-10 мм: меньше риск забивания каналов между рёбрами. Высота ребра 20-25 мм при шаге 5-6 мм даёт хорошее соотношение площадь/засоряемость для большинства сушилок.

Материал: почему сталь 10 и оцинковка

Трубка из стали 10 -- стандартный выбор для воздушных и масляных сред. Сталь 10 выдерживает рабочую температуру до 450°C на поверхности трубки, что перекрывает любые требования воздушной сушки. Она дешевле нержавейки и хорошо сваривается, что важно при производстве оребрённых элементов с большой площадью контакта ребро/трубка.

Оцинкованная сталь для рёбер -- компромисс между стоимостью и стойкостью к коррозии. Во влажных потоках тёплого воздуха голая сталь начинает ржаветь через несколько месяцев. Оцинковка держится годами при условии, что температура не превышает 200°C. Если в сушилке идёт горячий воздух 150-180°C, оцинкованные рёбра проработают без деградации покрытия весь расчётный срок.

Применения в промышленной сушке

Зерносушилки

Зерно сушат воздухом 80-130°C. Нагревательная секция с оребрёнными ТЭН расположена до вентилятора или после -- в зависимости от схемы. Шаг ребра 6-8 мм, высота 15-20 мм. Важно: зерновая пыль и шелуха накапливаются между рёбрами -- при плановом обслуживании секцию продувают сжатым воздухом.

Деревообработка

Сушильные камеры для пиломатериалов работают при 60-100°C. Влажность воздуха высокая. Оцинкованное оребрение в этом диапазоне держится хорошо; дополнительную защиту даёт непрерывная циркуляция воздуха, которая не даёт конденсату задерживаться на поверхности.

Сушка инертных материалов (песок, стружка, гранулы)

Здесь температуры могут быть выше -- 150-200°C. Оцинковка работает на верхней границе. Если по проекту нужно 220°C и выше, стоит рассмотреть ребро из нержавеющей стали 08Х18Н10. Разница в стоимости при небольших партиях существенная -- перед выбором стоит уточнить реальный тепловой режим, а не проектный максимум.

Ресурс при разных режимах

Оребрённый ТЭН живёт дольше гладкого при одинаковой выходной мощности, потому что большая площадь снижает удельную нагрузку на поверхность трубки. Грубо: если гладкий ТЭН работает при температуре поверхности 350°C, то оребрённый той же мощности -- при 250-280°C. При снижении температуры поверхности на 70-100°C ресурс спирали растёт примерно втрое.

Практические наблюдения по зерносушилкам: оребрённые секции с оцинковкой при правильно рассчитанной нагрузке и сезонном обслуживании работают 5-8 лет без замены. Стресс для элемента -- не сама температура, а цикличность включения/выключения. Если сушилка работает в непрерывном режиме, а не короткими циклами, ресурс выше.

Что нужно указать при заказе

Чтобы изготовить оребрённый ТЭН под конкретную сушилку, нужны следующие данные:

• Общая длина элемента (активная + концы)
• Диаметр трубки (стандартно 16, 19, 25 мм -- зависит от мощности и компоновки)
• Шаг ребра (3-10 мм)
• Высота ребра (10-30 мм)
• Мощность в кВт
• Напряжение (220 или 380 В) и схема подключения
• Максимальная рабочая температура воздушного потока

Если параметры оребрения ещё не определены -- не проблема. По мощности и требуемой температуре потока можно подобрать оптимальное сочетание шага и высоты ребра под конкретное применение. Для этого достаточно описать задачу.
