ТЭН для сетки упаковки салфеток — подбор

Q: Какой материал оболочки ТЭН выбрать для упаковщика салфеток?

Для сетки упаковки салфеток используют 12Х18Н10Т — пищевая нержавейка, выдерживает 160-200°C рабочей температуры, не окисляется при контакте с упаковочными материалами и конденсатом. AISI 304 (08Х18Н10) подходит если температура не превышает 150°C и нет требований по пищевой безопасности.

Q: Как снять размеры с ТЭН сетки для заказа?

Нужны: длина нагревательного элемента (от контакта до контакта), ширина и толщина плоской части, диаметр и тип клеммного вывода, расположение выводов (с одной стороны или с двух). Лучше сфотографировать с линейкой и прислать фото — тогда уточнений минимум.

Q: Какая мощность ТЭН нужна для сетки упаковщика?

Типовой диапазон для упаковщиков салфеток — 200-800 Вт на одну планку, напряжение 220 или 380 В. Конкретное значение берите с шильды оборудования или с маркировки на сгоревшем ТЭН. Если маркировка нечитаема — указывайте тип оборудования и производителя, мы подберём аналог.

Q: Что такое сетка в упаковщике салфеток и где стоит ТЭН?

Сетка (термоголовка) — это узел из двух нагретых планок, которые зажимают полиэтиленовую плёнку и спаивают-режут её. ТЭН находится внутри каждой планки, нагревает её до рабочей температуры 160-200°C. Форма ТЭН — плоская или цилиндрическая патронная, длина от 100 до 600 мм в зависимости от ширины упаковки.

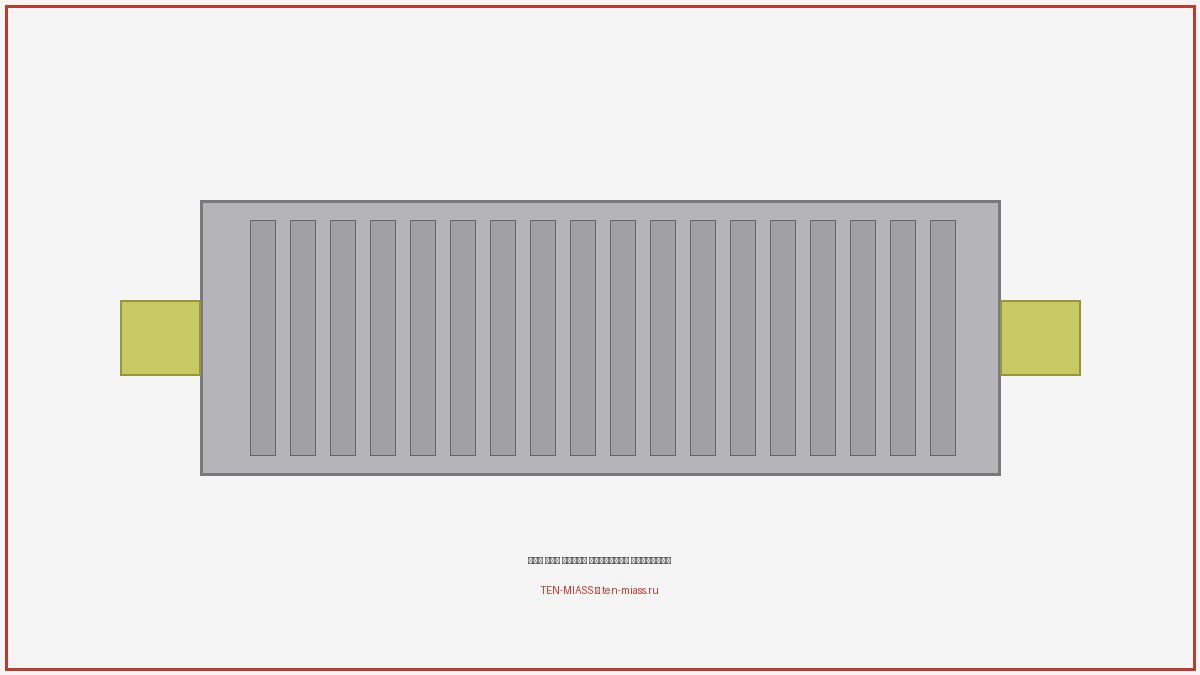

Плоский ТЭН для термоголовки упаковщика салфеток

Сетка упаковщика салфеток работает при 160-200°C — именно здесь нагревательный элемент выходит из строя чаще всего. Не из-за брака, а из-за неправильного материала оболочки или завышенной мощности при недостаточном охлаждении.

Что такое «сетка» в упаковщике салфеток

В автоматических упаковщиках салфеток термоголовка (её часто называют сеткой, сварочной планкой или sealing bar) состоит из двух нагретых пластин. Они сжимают полиэтиленовую плёнку, спаивают её и одновременно режут. Цикл занимает десятки миллисекунд — температура должна поддерживаться стабильно.

Нагревательный элемент (ТЭН) установлен внутри каждой планки. Форма бывает разная: плоский прямоугольный элемент или один-два патронных ТЭН, размещённых вдоль планки. Длина зависит от ширины упаковки: от 100 мм (порционная упаковка) до 600 мм (большие листовые салфетки).

Когда элемент перегорает, линия останавливается. Стандартный импортный ТЭН часто недоступен или идёт 3-5 недель из Китая. Изготовление по образцу или чертежу занимает 7-14 рабочих дней.

Почему важен материал 12Х18Н10Т

Оболочка ТЭН работает при прямом контакте с упаковочным материалом. Поверхность нагревается до 200°C, при отключении резко охлаждается. Цикл за смену — тысячи раз.

Обычная углеродистая сталь в таком режиме покрывается окалиной. Медь теряет форму и начинает переходить в продукт через упаковочную плёнку. AISI 304 (08Х18Н10) держит 150°C долго, но при 180-200°C постепенно теряет антикоррозийные свойства.

12Х18Н10Т — это цельнотянутая нержавейка с добавкой титана. Она стабильно работает при 200°C, выдерживает тепловые циклы, не окисляется, сертифицирована для пищевых применений. Именно её указывают в требованиях большинство производителей упаковочного оборудования.

Если на сгоревшем ТЭН стоит маркировка «SS304» или просто «SUS» без уточнения — уточните у нас, подходит ли AISI 304 для вашего температурного режима. При 180°C+ лучше перейти на 12Х18Н10Т, это не сильно дороже, но ресурс в 2-3 раза выше.

Как снять размеры для заказа

Нужно измерить или сфотографировать с линейкой:

Общая длина ТЭН от конца до конца (включая выводы)
Длина нагревательной части (от начала оболочки до конца)
Ширина и толщина плоской части (если плоский), или диаметр (если патронный)
Тип и размер выводов: клеммный болт, штырь, проволочный вывод
Расположение выводов: с одного конца или с двух
Мощность и напряжение с маркировки или шильды оборудования

Если маркировка нечитаема или ТЭН полностью разрушен, пришлите фото планки в сборе и модель упаковщика. По ним мы определяем тип нагревателя и подбираем аналог.

Что указать в заявке

Длина x ширина x толщина (для плоского) или длина x диаметр (для патронного)
Мощность, Вт
Напряжение: 220 В или 380 В
Материал оболочки: 12Х18Н10Т (предпочтительно) или AISI 304
Тип и расположение выводов
Количество штук
Фото оригинала с линейкой (очень ускоряет расчёт)

Типовые размеры ТЭН для упаковщиков салфеток

Таблица ориентировочная. Конкретный размер зависит от производителя и модели машины.

Ширина упаковки	Длина ТЭН, мм	Мощность, Вт	Напряжение, В	Форма
до 150 мм	100-180	200-350	220	Плоский или патрон
150-250 мм	180-280	300-500	220	Плоский
250-400 мм	280-420	450-700	220 / 380	Плоский
400-600 мм	420-620	600-1000	380	Плоский / два патрона

Патронные ТЭН изготавливаем диаметром 4-32 мм, длиной 30-6000 мм. Плоские — по чертежу заказчика, без ограничений по форме.

Отправьте размеры — получите расчёт за час

Минималка 1 штука. Материал 12Х18Н10Т. Срок 7-14 рабочих дней. Доставка СДЭК по РФ и в Казахстан.

Отправить заявку

Частые вопросы

Какой материал оболочки ТЭН выбрать для упаковщика салфеток?

Для сетки упаковки салфеток оптимален 12Х18Н10Т — пищевая нержавейка с добавкой титана, выдерживает 160-200°C рабочей температуры, не окисляется при контакте с упаковочными материалами и конденсатом. AISI 304 (08Х18Н10) подходит если температура не превышает 150°C и нет требований по пищевой безопасности.

Почему ТЭН в сетке упаковщика выходит из строя чаще всего?

Три основные причины: перегрев из-за неверно подобранной мощности, механические вибрации от режущего узла (трескается спираль), некачественный материал оболочки. Обычная сталь или медь при 180°C+ быстро окисляются и теряют теплопроводность.

Как снять размеры с ТЭН сетки для заказа?

Нужны: длина нагревательного элемента от контакта до контакта, ширина и толщина плоской части, диаметр и тип клеммного вывода, расположение выводов (с одной стороны или с двух). Лучше сфотографировать с линейкой и прислать фото — тогда уточнений минимум.

Какая мощность ТЭН нужна для сетки упаковщика?

Типовой диапазон для упаковщиков салфеток — 200-1000 Вт на одну планку, напряжение 220 или 380 В. Конкретное значение берите с шильды оборудования или с маркировки на сгоревшем ТЭН. Если маркировка нечитаема — указывайте тип оборудования и производителя, подберём аналог.

Можно заказать один ТЭН для упаковщика салфеток или нужна партия?

Минимальная партия — 1 штука. Это наша стандартная практика. Стоимость единичного изделия чуть выше серийного, но несравнима с ценой простоя линии. Срок изготовления 7-14 рабочих дней.

Что такое сетка в упаковщике салфеток и где стоит ТЭН?

Сетка (термоголовка) — узел из двух нагретых планок, которые зажимают полиэтиленовую плёнку и спаивают-режут её. ТЭН находится внутри каждой планки, нагревает её до рабочей температуры 160-200°C. Форма ТЭН — плоская или цилиндрическая патронная, длина от 100 до 600 мм в зависимости от ширины упаковки.
