ТЭН для Scarlett SC-092: как подобрать замену по образцу

Отдельного ТЭНа с маркировкой Scarlett SC-092 в продаже нет: бренд не поставляет нагреватели как запчасть, только гарантийный сервис целиком. Решение - прислать фото сгоревшего элемента и 4 замера штангенциркулем, получить расчёт мощности в тот же день и готовый аналог через 7-14 рабочих дней.

Почему нельзя просто купить ТЭН под эту модель

Потому что производитель не продаёт нагреватель отдельно от прибора. У большинства бытовых брендов логика одна: сломался чайник или термопот - несёте в сервисный центр целиком. Розничной продажи трубки с клеммами на замену у них нет. Если гарантия кончилась, сервис либо отказывает, либо предлагает купить новый прибор.

Второй момент - маркировка SC-092 говорит о модели прибора, а не о типоразмере нагревателя внутри. Даже если бы запчасть продавалась, по одной только цифре на корпусе нельзя назвать диаметр трубки и мощность - их узнают по самому элементу или по шильдику с паспортными данными.

Какой ТЭН стоит внутри такого чайника или термопота

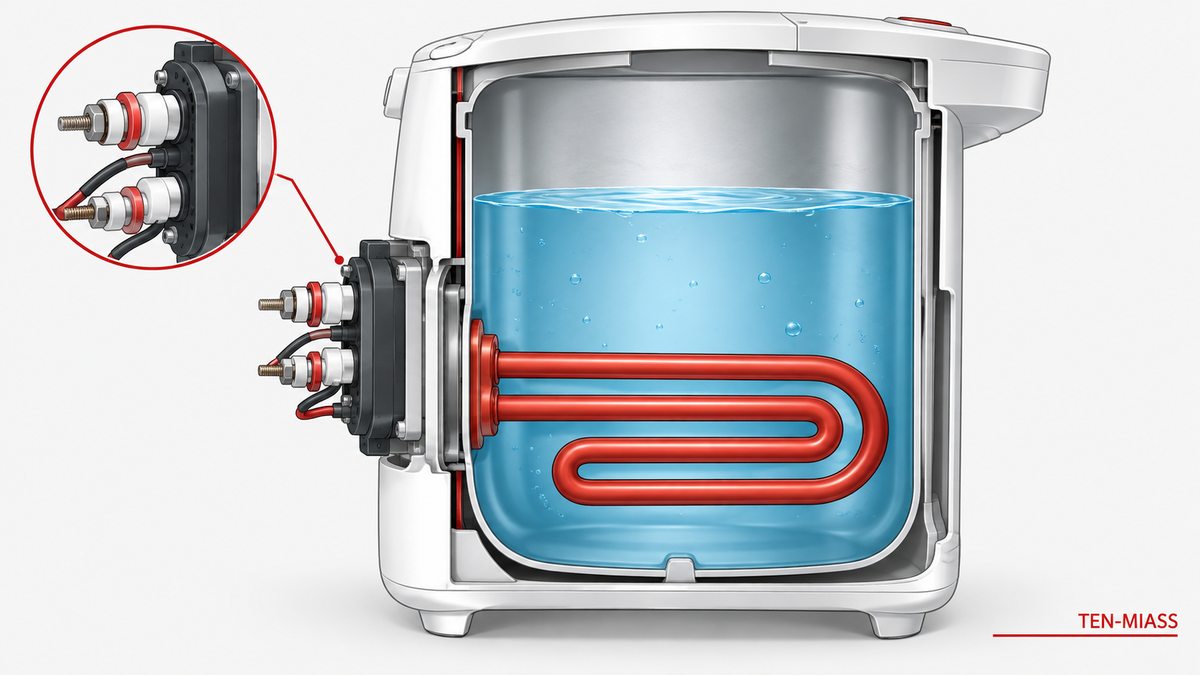

Внутри - трубчатый нагреватель, погружённый прямо в бак: вода контактирует с оболочкой трубки, а все электрические контакты (клеммы, резьба крепления) выходят наружу через донную или боковую часть корпуса. Это принципиально отличается от чайников с плоским диском на дне - там тепло даёт спираль под стальной пластиной, трубки в воде вообще нет, и подход к замене совсем другой.

Мощность бытовых нагревателей такого типа обычно укладывается в диапазон 750-2200 Вт - зависит от объёма бака и скорости закипания, заявленной в паспорте прибора. Точное число для конкретного SC-092 называть не будем, не видя шильдик: отличия на 200-300 Вт между похожими моделями в линейке встречаются постоянно.

Признаки, по которым понятно, что менять

Как мы считаем мощность для замены

Формула простая: P = 0,00116 × V × ΔT / t, где V - объём в литрах, ΔT - разница температур в градусах, t - время нагрева в часах. Возьмём типичный пример заявки на термопот объёмом 3 литра: вода заливается из-под крана при 20 °C, нужно довести до кипения (100 °C) за 6 минут (0,1 часа).

P = 0,00116 × 3 × 80 / 0,1 = 0,00116 × 240 / 0,1 = 0,2784 / 0,1 ≈ 2,78 кВт

Для сравнения более медленного режима нагрева за 15 минут (0,25 часа) при том же объёме и перепаде температур получится около 1,11 кВт - вдвое с лишним меньше. Поэтому в расчёт всегда идёт не только объём бака, но и заявленная скорость закипания: чем быстрее должна греть вода, тем выше нужная мощность при том же объёме.

Что значит коридор по ГОСТ 13268-88

ГОСТ нормирует допуск не по сопротивлению, а по мощности: от −10 % до +5 % от номинала. Допустим, на старом сгоревшем элементе читается маркировка 900 Вт 220 В. Диапазон допустимой мощности - 810-945 Вт. Пересчёт через R = U² / P (220² = 48 400) даёт коридор сопротивления:

R_min = 48 400 / 945 ≈ 51,2 Ом; R_max = 48 400 / 810 ≈ 59,8 Ом

Коридор несимметричный специально - потому что сам допуск мощности несимметричен. Если старый ТЭН показывал мультиметром что-то в районе 51-60 Ом при маркировке 900 Вт - он был в пределах нормы до поломки, значит виноват износ или накипь, заводского брака тут нет.

Что прислать для расчёта

Чем полнее набор данных, тем быстрее и точнее расчёт:

• Фото сгоревшего ТЭНа целиком - видно форму изгиба и место крепления
• Диаметр трубки штангенциркулем, с точностью до 0,1 мм
• Длину погружаемой части и общую длину от клеммы до клеммы
• Фото клеммы или резьбы крепления (штуцер, фланец, прижимная гайка - по-разному у разных моделей)
• Напряжение питания с шильдика прибора (обычно 220 В, но лучше проверить)
• Объём бака в литрах - из паспорта прибора или промером водой

Частые вопросы
