ТЭН для сауны: подбор параметров, цена и сроки
Для электрокаменки берут воздушный ТЭН из жаростойкой нержавейки (12Х18Н10Т или AISI 321) с удельной мощностью 6-9 Вт/см²: камни вокруг трубки работают как теплоотвод, поэтому допустимая нагрузка выше, чем на открытом воздухе. Мощность считают не по формуле для воды, а по объёму парной - около 1 кВт на 1 м³ утеплённой комнаты, с запасом 20-50% на стекло и холодные стены. Цена одного воздушного ТЭНа от 2 900 ₽ (уровень «норма», комплект от 3 шт), срок изготовления 7-14 рабочих дней.

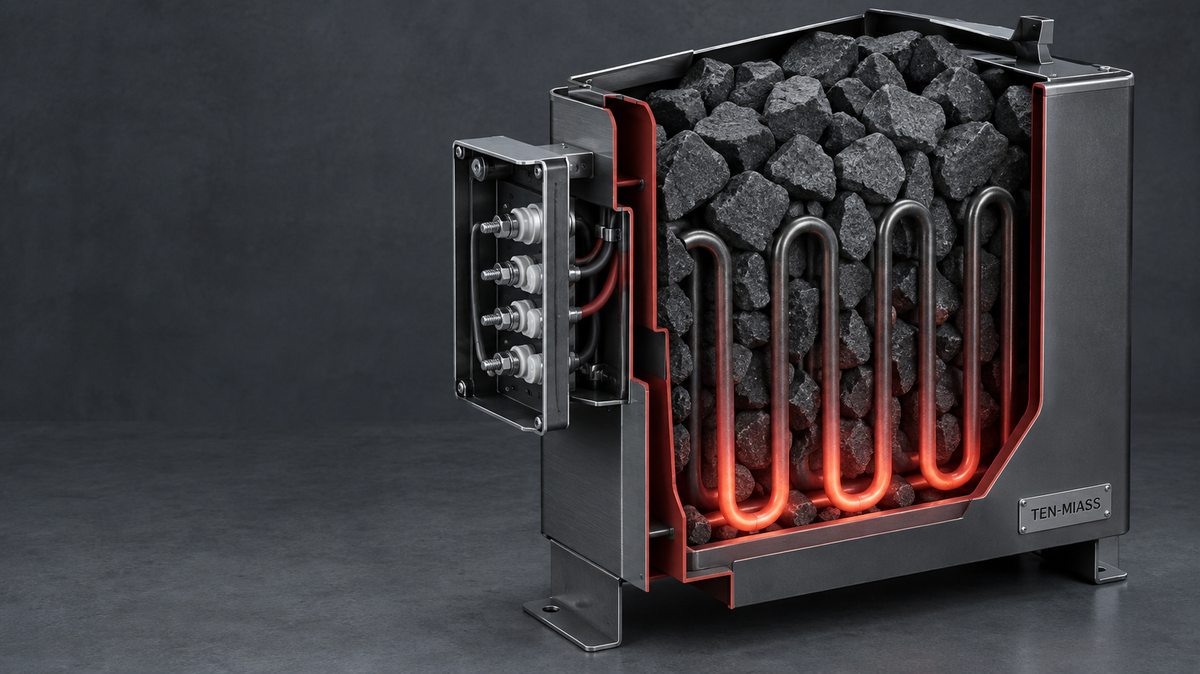

Разрез электрокаменки: трубки ТЭНа утоплены в засыпку камней, контактный узел выведен в холодную зону снаружи корпуса.
Приехали менять ТЭН, а он уже третий за два года
Типичный вызов: хозяин ставил в каменку на 12 кубов ТЭН на 2 кВт, снятый с водонагревателя, потому что «он же ТЭН, какая разница». Через неделю работы оболочка покрылась окалиной, через месяц прогорела насквозь в месте выхода из изоляции. Разница в том, что водяной ТЭН рассчитан на интенсивный отвод тепла водой, а в воздухе ему просто некуда сбрасывать мощность с той же площади трубки. Для каменки нужен отдельный расчёт: объём парной, материал оболочки, удельная мощность и форма под посадочное место в печи.
Что указать при заказе ТЭНа для каменки
Чем точнее вводные, тем быстрее и дешевле расчёт. Для воздушного ТЭНа под сауну нужны:
- Мощность и напряжение - кВт и 220 или 380 В (при 380 В уточните схему: звезда или треугольник).
- Диаметр трубки - обычно 10-16 мм для воздушных ТЭНов каменки.
- Форма - прямой, U-образный, W-образный. Определяется размером ниши в печи.
- Крепление - фланец, гайка-штуцер или шпилька. Подробно про узел крепления - в статье про гайку-штуцер для печи-каменки.
- Материал оболочки - по умолчанию нержавейка, ниже объясняем почему.
- Образец старого ТЭНа - фото и маркировка, если он сохранился, снимают риск повторить ту же ошибку.
Таблица подбора мощности по объёму парной
| Объём парной, м³ | Мощность, утеплено | Мощность, неутеплено / стекло | Схема ТЭНов |
|---|---|---|---|
| 3-4 | 3-4 кВт | 4-5 кВт | 1 ТЭН, 220 В |
| 5-7 | 5-7 кВт | 6,5-9 кВт | 2 ТЭНа по 2,5-3,5 кВт |
| 8-10 | 8-10 кВт | 10-13 кВт | 3 ТЭНа по 3 кВт, 380 В |
| 11-14 | 11-14 кВт | 14-18 кВт | 3 ТЭНа по 4-5 кВт, 380 В |
| 15-20 | 15-20 кВт | 20-26 кВт | 6 ТЭНов по 3 кВт, 2 группы 380 В |
Цифры - ориентир для первого расчёта, не готовое решение. Окончательную раскладку по ТЭНам считают под конкретную печь: объём камней, тип засыпки, допустимый ток проводки.
Почему нельзя считать мощность каменки как для водяного бака
Для расчёта водяного ТЭНа в баке есть формула: P = 0,00116 × V × ΔT / t, где V - объём в литрах, ΔT - на сколько градусов нагреть воду, t - время в часах. Константа 0,00116 - это теплоёмкость воды, пересчитанная в кВт·ч на литр-градус.
Воздух нагреть гораздо легче воды: его теплоёмкость в пересчёте на объём в тысячи раз ниже. Если подставить объём парной в литрах в ту же водяную формулу, получится мощность, завышенная в разы, - и в печь закажут ТЭН с запасом, который физически не поместится в камни без перегрева оболочки. Эта формула для сауны не подходит в принципе, не только по цифрам.
Для воздуха расчёт идёт через эмпирический ориентир - мощность на объём помещения. Пример:
Парная 2,0 × 1,6 × 2,1 м, кирпичная кладка без утепления, окон нет.
V = 2,0 × 1,6 × 2,1 = 6,72 м³
P = 6,72 × 1 кВт/м³ ≈ 6,7 кВт, округляем до 7 кВт.
Делим на 2 ТЭНа по 3,5 кВт под 220 В, если на объекте нет 380 В, или на 3 ТЭНа по ~2,3 кВт, соединённых звездой под 380 В. Чем больше ТЭНов на тот же киловатт, тем ниже удельная мощность каждого - оболочка служит дольше.
Материал оболочки: нержавейка, не чёрная сталь
Трубка ТЭНа в каменке раскаляется до тёмно-красного свечения - это сухой жар 200-400 °C без охлаждения водой. Обычная углеродистая сталь (сталь 10, которую обычно берут для сухих сред вроде воздуха в калорифере) в таком режиме покрывается окалиной и прогорает за один сезон. Для каменки нужна жаростойкая нержавейка - 12Х18Н10Т, AISI 304 или AISI 321, они держат такой нагрев без потери прочности годами.
Титан в сауну не нужен: его сильная сторона - стойкость к хлоридам, кислотам и солёной воде, а не к температуре. Переплачивать за титан в обычной бане бессмысленно. Другое дело - каменка у бассейна или спа, где на камни систематически льют минерализованную или солёную воду: там титан или AISI 316L оправданы.
Удельная мощность для каменки - 6-9 Вт/см², выше, чем для ТЭНа в спокойном воздухе без засыпки (там предел около 2-3 Вт/см²). Камни принимают тепло и не дают оболочке разогреться до критической температуры. Если запустить каменку без камней или с недобором - ТЭН быстро перегреется и сгорит, даже если расчёт мощности был верным. Подробный разбор материалов и причин выгорания банных ТЭНов - в статье про ТЭН для банной печи.
Сколько стоит ТЭН для сауны
Цена воздушного ТЭНа зависит от мощности (через длину трубки), материала и количества в заказе. По калькулятору ten-miass.ru, уровень «норма», нержавеющая сталь, комплект от 3 шт:
| Мощность ТЭНа | Длина трубки, ориентир | Цена за 1 шт, «норма» |
|---|---|---|
| 1,5 кВт | ~50 см | 2 900 - 3 200 ₽ |
| 2,5 кВт | ~80 см | 4 650 - 5 100 ₽ |
| 3 кВт | ~100 см | 5 800 - 6 400 ₽ |
| 4 кВт | ~130 см, обычно гнут в U/W | 7 550 - 8 300 ₽ |
Цены при закупке от 10 шт обычно ниже верхней границы диапазона. Точный расчёт - по чертежу или фото старого ТЭНа с учётом формы, резьбы и фланца. Оребрённый вариант (если удельная мощность на пределе и нужно больше площади теплоотдачи) калькулятор не считает - цена только по фото или эскизу.
Сроки изготовления
Обычный срок - 7-14 рабочих дней от согласования чертежа или образца. Срочное изготовление - доплата около 30% к цене уровня «норма». Минимальный тираж - 1 штука, что обычно и нужно при замене одного перегоревшего элемента из комплекта.
Чек-лист: что прислать для расчёта
- Размеры парной (длина × ширина × высота, м) и материал стен, есть ли стеклянная дверь/окно.
- Напряжение сети - 220 или 380 В, какой автомат стоит сейчас.
- Фото и маркировка старого ТЭНа, если он есть - вместе с местом, где он прогорел.
- Посадочный узел: фланец, гайка-штуцер или шпилька, с размерами резьбы.
- Желаемая форма - прямой, U- или W-образный - и диаметр трубки.
- Срок - обычный или срочно.
