ТЭН для сауны SAWO HP70-007 3 кВт: замена и подключение
SAWO HP70-007 — трубчатый нагревательный элемент на 3,0 кВт с диаметром трубки 10 мм, штатная деталь для электрокаменок серии SAWO HP-70. При исправном элементе на 220 В мультиметр должен показать 15,4–17,9 Ом — это коридор по ГОСТ 13268-88, а не «плюс-минус 10 % от сопротивления». Ниже — откуда эти цифры, чем отличаются соседние коды линейки HP70 и что прислать, чтобы сделать точный аналог.
Что за элемент HP70-007
Код HP70-007 — не случайный набор цифр, а позиция каталога SAWO: серия HP-70, конкретный нагревательный элемент под неё. В этой же линейке рядом стоят HP70-004 и HP70-005 — внешне почти одинаковые трубки, но с разной мощностью и разным диаметром. Перепутать их легко, если ориентироваться только на «примерно похожий ТЭН из сауны», а не на маркировку.

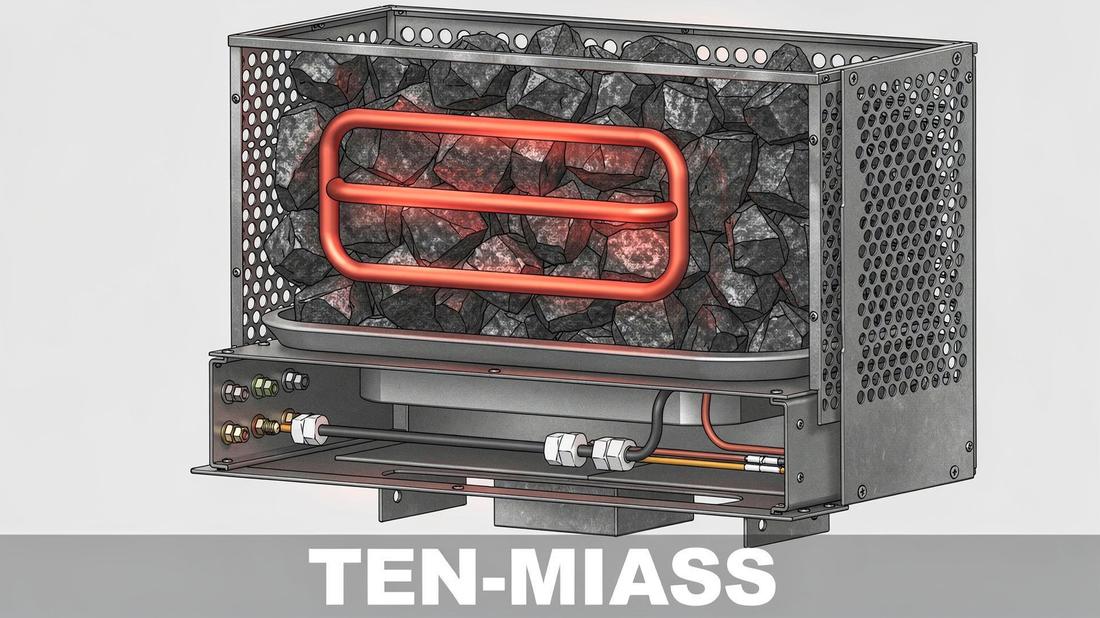

Сам нагреватель — не прямая трубка, а согнутая гармошкой в несколько параллельных петель конструкция. Так в компактный корпус электрокаменки укладывается нужная длина спирали без потери мощности на единицу объёма камеры.
| Код | Мощность | Диаметр трубки |
|---|---|---|
| HP70-005 | 2,0 кВт | 8 мм |
| HP70-004 | 2,5 кВт | 10 мм |
| HP70-007 | 3,0 кВт | 10 мм |
Закономерность видна сразу: диаметр трубки растёт вместе с мощностью не непрерывно, а ступенями. У 2-киловаттной версии тоньше трубка — 8 мм, у 2,5 и 3 кВт уже 10 мм. Если при замене поставить трубку не того диаметра, элемент физически не сядет в держатель камней или будет болтаться в раме.
Параметры HP70-007 и на что смотреть при замене
| Параметр | Значение по оригиналу | На что смотреть при подборе аналога |
|---|---|---|
| Код модели | HP70-007 | Сверить маркировку на самом элементе или в паспорте печи — соседние коды 004 и 005 в той же линейке легко спутать |
| Номинальная мощность | 3,0 кВт | Допуск ГОСТ 13268-88: +5/−10 %, реальная мощность годного элемента 2700–3150 Вт |
| Диаметр трубки | 10 мм | У версии на 2,0 кВт этой же серии уже 8 мм — размер трубки не подбирается «на глаз» |
| Напряжение подключения | 220–230 В, один нагреватель на фазу и ноль | Свериться с паспортом печи и разводкой на клеммнике — если элементов несколько, схема может быть иной |
| Форма нагревателя | трубка согнута в несколько параллельных петель | Повторить число петель и шаг между ними — иначе деталь не влезет в раму каменки |
| Материал оболочки | нержавеющая сталь | Не заменять на сталь 10 — в контакте с раскалёнными камнями до 400–600 °C обычная сталь выгорает быстрее |
| Расчётное сопротивление при 220 В | ≈16,1 Ом | Коридор ГОСТ 15,4–17,9 Ом, за пределами — брак или конец ресурса |
Как посчитать сопротивление самому
Формула та же, что для любого ТЭНа: R = U² / P. Для HP70-007 при однофазном подключении на 220 В:
R = 220² / 3000 = 48 400 / 3000 = 16,13 Ом
Это цифра для нового холодного элемента. ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: +5 % / −10 % от номинала. Для 3 кВт это диапазон 2700–3150 Вт. Пересчёт через R = U²/P даёт коридор сопротивления:
- верхняя граница: 220² ÷ 2700 = 17,93 Ом
- нижняя граница: 220² ÷ 3150 = 15,37 Ом
Итого — 15,4–17,9 Ом. Коридор несимметричный именно потому, что несимметричен сам допуск мощности по ГОСТ. Писать «плюс-минус 10 % от 16 Ом» — ошибка, которую часто повторяют в статьях про ТЭН для сауны.
Что мы измеряем, когда делаем аналог

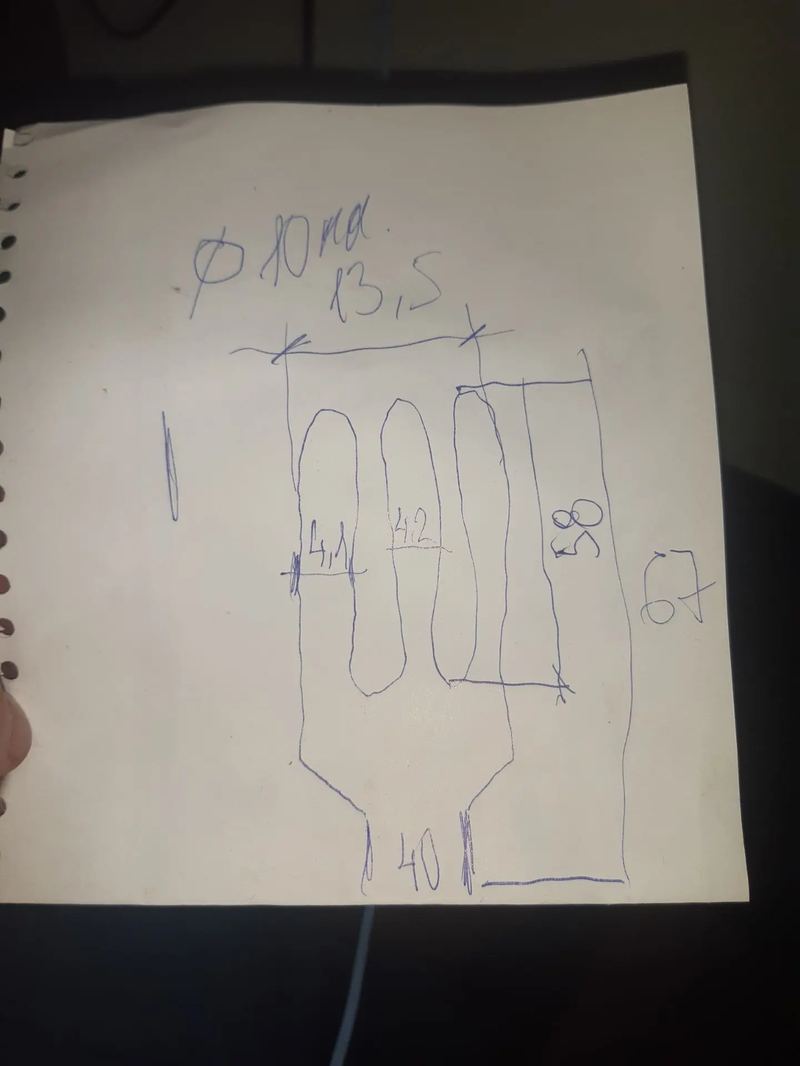

Готового складского аналога HP70-007 у большинства поставщиков нет — это деталь под конкретную раму печи, а не универсальный ТЭН. Когда клиент присылает старый элемент или его фото, мы снимаем размеры вручную: диаметр трубки, длину и шаг между петлями, ширину рамки с ножками крепления, расстояние между выводами на сухой стороне.
Без такого эскиза или фото с линейкой рядом расчёт превращается в гадание: на глаз легко ошибиться на 1–2 мм в диаметре трубки или на сантиметр в длине петли, а потом деталь просто не встанет на штатное место.
Что прислать для расчёта
- Фото маркировки на самом элементе, если бирка сохранилась (не только шильдик на корпусе печи)
- Фото или чертёж элемента со всех сторон, рядом с линейкой или рулеткой
- Диаметр трубки и общую длину между крайними точками изгибов
- Напряжение печи и количество нагревателей внутри (один элемент или несколько на разных фазах)
- Тип контактов — клеммы, фастоны или шпильки — и расстояние между ними
Цена по таким деталям не берётся из общего прайса: форма нестандартная, и расчёт делаем по присланным фото в день обращения. Для сравнения с типовыми водяными и блочными ТЭНами есть калькулятор цен по 6 видам ТЭН — но элементы для электрокаменок туда не входят именно из-за нестандартной формы.
Частая ошибка при замене ТЭНа в каменке
Чаще всего элемент подбирают только по мощности, забывая про диаметр трубки. В линейке HP70 это особенно заметно: 2,5 и 3 кВт делят один и тот же диаметр 10 мм, а версия на 2 кВт уже тоньше — 8 мм. Если поставить трубку не того диаметра, она либо не войдёт в держатель камней, либо будет неплотно сидеть и разбалтываться от вибрации при нагреве-остывании. Мощность — только один из параметров подбора, не единственный.
