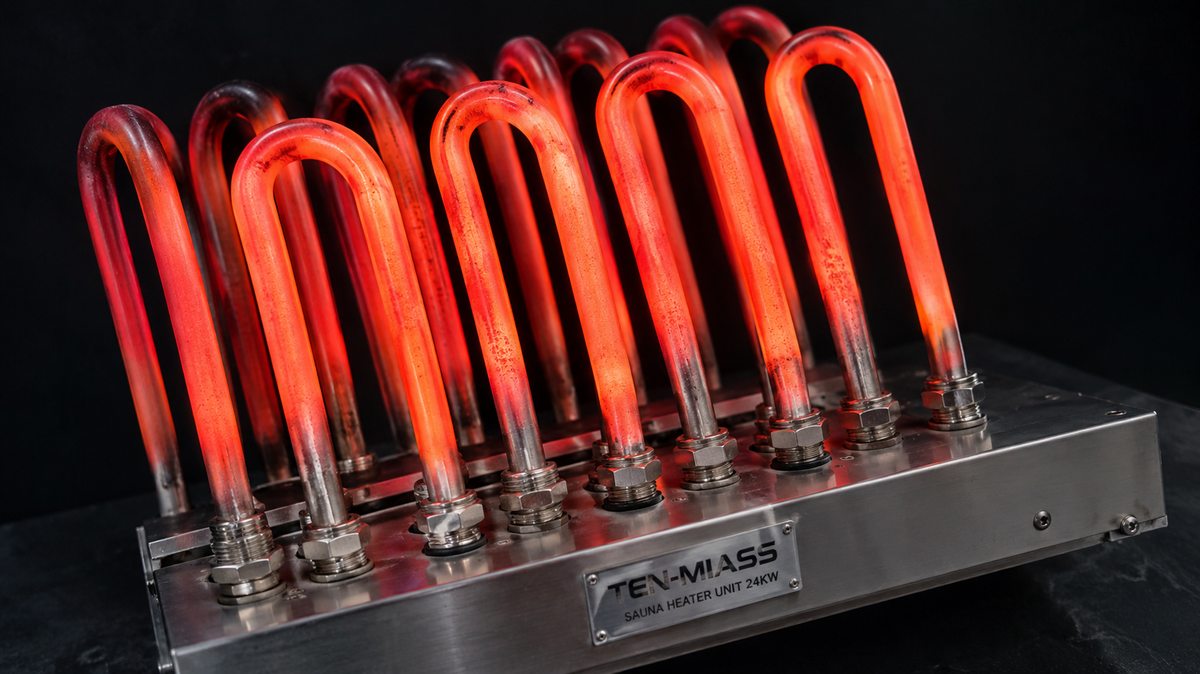

ТЭН для сауны мощностью 24 кВт
Если каменка мощностью 24 кВт вышла из строя или нужна замена ТЭНов под конкретную посадку — вопрос не в том, делают ли такое вообще. Вопрос в том, где найти производителя, который сделает точно под размер, а не «примерно». Это как раз та задача, с которой к нам обращаются из спортивных комплексов, промышленных саун и крупных загородных объектов.
Почему 24 кВт, а не стандартные 6 или 9
Мощность электрокаменки определяется объёмом парилки. Общее правило: 1 кВт на 1-1,2 м³ при хорошо утеплённом помещении с деревянной обшивкой. Для помещений с кирпичными стенами, плохой теплоизоляцией или большой площадью остекления расход мощности растёт на 20-30%.
| Объём парилки, м³ | Рекомендованная мощность, кВт | Количество ТЭНов в наборе |
|---|---|---|
| 6-9 | 6-9 | 2-3 шт. по 3 кВт |
| 10-15 | 10-15 | 4-5 шт. по 3 кВт |
| 16-20 | 16-20 | 4 шт. по 4-5 кВт |
| 21-30 | 21-24 | 6-8 шт. по 3-4 кВт |
| 31-40 | 30-36 | 8-12 шт. по 3-4 кВт |
24 кВт попадают в диапазон 21-30 м³. Типичный вариант для такого объёма: 6 элементов по 4 кВт или 8 элементов по 3 кВт. Подключение трёхфазное, 380 В: по 8 кВт на фазу. На каждую фазу подключают 2 ТЭНа по 4 кВт или 2-3 ТЭНа по 3 кВт.
Конструкция: из чего делают ТЭН для каменки
Оболочка (трубка): нержавеющая сталь AISI 304 или 12Х18Н10Т, диаметр 8-14 мм
Наполнитель: периклаз (оксид магния) — электрическая изоляция при температурах до 700°C
Нагревательная спираль: нихром Х20Н80
Рабочая температура поверхности: 300-600°C
Рабочая среда: воздух (сухой нагрев)
Напряжение для 24 кВт: 380 В трёхфазное
Почему нержавейка, а не медь и не углеродистая сталь
Медь хорошо проводит тепло, но уже при 300°C начинает интенсивно окисляться. Через несколько циклов нагрева-охлаждения поверхность покрывается окалиной, которая осыпается на камни. В сауне с регулярным поливом это ускоряется: резкий перепад температур создаёт термические напряжения, и мягкая медная трубка деформируется.
Углеродистая сталь (Ст3, Ст20) при температурах 400-600°C начинает быстро окисляться. Ржавчина на горячих камнях и в воздухе парилки — не то, что нужно в сауне. Срок службы таких ТЭНов в режиме каменки: один-два сезона.
Нержавейка AISI 304 содержит 18% хрома и 8% никеля. Хром образует оксидную плёнку, которая не позволяет металлу корродировать даже при цикличном нагреве до 600°C. Марка 12Х18Н10Т с добавкой титана ещё устойчивее к межкристаллитной коррозии при длительной работе при высоких температурах. Срок службы ТЭНов из нержавейки в каменке при правильной эксплуатации: 8-15 лет.
Форма: U-образный или прямой
Это вопрос не предпочтений, а конструкции каменки. U-образный ТЭН удобен, когда оба токоведущих вывода должны выходить с одной стороны корпуса. Это упрощает монтаж и позволяет закрыть клеммную коробку с одной стороны. Прямой ТЭН используют при сквозном расположении в корпусе: один вывод с одной стороны, второй с другой.
В некоторых каменках применяют спиральную форму для увеличения длины нагревательного элемента при ограниченном посадочном пространстве. Мы изготавливаем любую форму по чертежу или образцу.
Что указать при заказе
- Мощность каждого ТЭНа (кВт), напряжение (В)
- Диаметр трубки (мм)
- Длина рабочей (нагревательной) части и общая длина
- Форма: U-образный, прямой или иная
- Материал оболочки: AISI 304 или 12Х18Н10Т
- Тип концевого соединения: гайка М6, резьбовой конец М8, фланец
Если есть вышедший из строя ТЭН — принимаем образец и делаем аналог. Если есть только каменка без ТЭНов — по фотографии и посадочным размерам подберём конфигурацию.
Минимальный заказ 1 штука. Срок изготовления 7-14 рабочих дней. Отгрузка СДЭК или ПЭК по России и Казахстану.
Отправить параметры для расчёта
