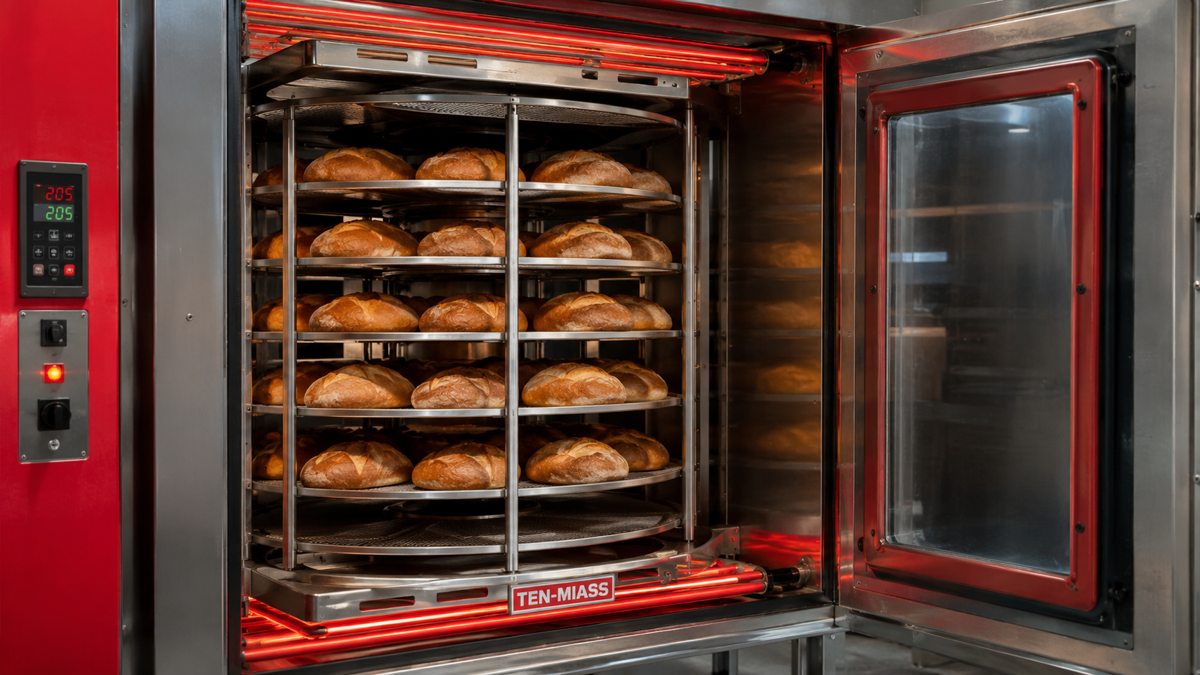

ТЭН для ротационной печи хлеба на 24 противня
Ротационная печь на 24 противня потребляет 15-20 кВт в рабочем режиме, а нагревательные элементы разгоняют камеру до 250°C за 20-25 минут. Это не просто «большая духовка» — это циклически нагружаемое оборудование, где ТЭН работают по 10-14 часов в сутки, каждый день. Когда один из них перегорает, вся смена встаёт.
Ниже — что внутри типовой ротационной печи, какие нагревательные элементы там стоят, и как найти замену без заводского каталога.
Что такое ротационная печь на 24 противня
Формат «24 противня» означает одновременную загрузку 24 листов размером 600x400 мм. Объём рабочей камеры такой печи составляет около 0,7-0,9 кубических метра. Противни размещаются на вращающейся тележке с шагом 80-100 мм между ярусами — отсюда и название «ротационная»: вращение обеспечивает равномерное пропекание без ручного перекладывания.
Внутреннее устройство однотипно у большинства производителей:
- камера из нержавеющей стали
- система рециркуляции воздуха (вентилятор на задней стенке)
- верхние ТЭН (потолочный нагрев)
- нижние ТЭН (подовый нагрев)
- парогенератор или форсунки пара отдельно от нагревательного блока
Нагревательный блок у таких печей делится на две независимые зоны: верхнюю и нижнюю. Это позволяет выставить разные температуры сверху и снизу под конкретный продукт — корочка ржаного хлеба требует одного режима, венская выпечка другого.
Какие ТЭН стоят в типовой ротационной печи
Конфигурация нагревательного блока
Производители ротационных печей применяют разные схемы, но чаще всего встречается:
| Позиция | Количество | Мощность, кВт | Форма |
|---|---|---|---|
| Верхние ТЭН | 2-4 шт. | 3,5-5,0 каждый | П-образная или W-образная |
| Нижние ТЭН | 2-4 шт. | 2,5-4,0 каждый | П-образная или прямая |
| ТЭН парогенератора | 1-2 шт. | 1,5-3,0 каждый | Прямая или U-образная |
Суммарная мощность нагрева в печи на 24 противня держится в диапазоне 15-20 кВт. Электрическое подключение — трёхфазное 380 В. Если вы видите однофазную печь такого объёма, это исключение, а не правило.
Диаметр и длина ТЭН
Диаметр трубки нагревательного элемента в ротационных печах обычно 10-16 мм. Оребрённые ТЭН встречаются реже — только там, где производитель оптимизировал теплоотдачу и сократил количество элементов за счёт увеличения поверхности рёбер.
Длина активной части зависит от ширины камеры. У печей на 24 противня ширина камеры 600-700 мм, поэтому рабочая длина одного плеча П-образного ТЭН составляет 500-650 мм. Общая длина развёртки с выводами при П-образной форме — 1100-1400 мм.
Материал оболочки
Хлебопекарная среда предъявляет два требования одновременно: контакт с парой (влажная среда) и температуры до 250-280°C в камере. Единственный материал, который устойчив в таких условиях и допущен к использованию в пищевом производстве, — сталь 12Х18Н10Т.
Это нержавеющая хромоникелевая сталь с добавкой титана. Её применяют в молочной, консервной и хлебопекарной промышленности именно из-за комбинации коррозионной стойкости и жаропрочности. Допустимая рабочая температура — до 800°C, что даёт запас прочности даже при перегреве печи.
Сталь 10 (углеродистая) — воздух до 200°C, в пищевом производстве не применяется.
AISI 304 / 08Х18Н10 — до 400°C, пищевые среды без агрессивной химии.
12Х18Н10Т — до 800°C, хлебопекарное и молочное производство, многократные термоциклы.
Режим работы и нагрузка на ТЭН
Ротационная печь в пекарне работает в цикле: нагрев камеры 20-25 минут, выпечка 15-40 минут (зависит от продукта), открытие двери и загрузка следующей партии. За рабочий день таких циклов набирается 15-25. Каждое открытие двери — тепловой удар: температура на поверхности ТЭН падает на 40-80°C за секунды, потом снова растёт.
Термоциклы — главный враг нагревательных элементов в хлебопекарных печах. При каждом цикле оболочка расширяется и сжимается. На некачественном материале или при неправильной технологии намотки спирали через 500-700 циклов начинаются микротрещины. У 12Х18Н10Т с правильно уплотнённым наполнителем ресурс при таких нагрузках — 3000-5000 циклов, что соответствует 3-5 годам ежедневной эксплуатации.
Типичные ошибки в эксплуатации, укорачивающие срок жизни ТЭН
- Форсированный нагрев выше 280°C в камере. Номинальная температура ТЭН в работе 400-500°C на поверхности, но длительный перегрев разрушает наполнитель быстрее.
- Попадание влаги в вводную часть через изношенные уплотнения. Вода в зоне холодных концов вызывает пробой изоляции, а не сгорание спирали.
- Резкое включение холодной печи на максимальную мощность после длительного простоя. Постепенный прогрев за 2-3 цикла продлевает ресурс ТЭН и нержавеющей камеры.
Признаки износа ТЭН в ротационной печи
Сгоревший ТЭН в ротационной печи проявляет себя несколькими способами, и «просто не греет» — только один из них.
Неравномерный прогрев камеры. Если один из верхних или нижних ТЭН вышел из строя, температура по зонам камеры расходится на 30-50°C. Хлеб на одних ярусах недопечён, на других перепечён. Автоматика компенсирует потерю мощности, увеличивая время цикла, поэтому пекари часто замечают проблему по удлинению времени выхода на температуру.
Срабатывание автоматики защиты. Короткое замыкание в ТЭН вызывает отключение соответствующей группы автоматов или сгорание предохранителей. Если защита срабатывает при каждом включении — ТЭН пробит.
Видимые повреждения. Потемнение, вздутие, трещины на оболочке видны при визуальном осмотре. Характерная картина на хлебопекарных ТЭН — темно-коричневые пятна на нержавеющей поверхности в месте перегрева.
Запах гари без источника. При пробое изоляции внутри ТЭН выгорает наполнитель — периклаз. Специфический запах появляется задолго до полного отказа элемента.
Как подобрать и заменить ТЭН без чертежей
Большинство обращений к нам звучат так: «Сгорел ТЭН в печи, чертежей нет, завод не отвечает». Это решаемая задача при наличии старого элемента или хотя бы его фотографий.
Что нужно измерить и сфотографировать
| Параметр | Как измерить | Зачем нужен |
|---|---|---|
| Общая длина развёртки | Рулетка по всей длине трубки | Определяет активную мощность |
| Диаметр трубки | Штангенциркуль по внешнему диаметру | Посадочный размер в держателях |
| Расстояние между выводами | Расстояние между центрами холодных концов | Монтажный размер |
| Длина выводов | От оболочки до конца вывода | Подключение клеммников |
| Форма изгибов | Фото в трёх проекциях | Воспроизводство геометрии |
| Мощность (если есть маркировка) | С этикетки или чертежа паспорта | Проверка соответствия |
Если ТЭН сгорел полностью и его нет физически, помогает паспорт или инструкция к печи с моделью оборудования. По модели печи восстанавливается спецификация нагревательного блока. Мы работаем с этим форматом регулярно.
Разовая замена против полного комплекта
Когда в печи перегорает один ТЭН, оставшиеся элементы уже прошли тот же пробег. Разница в ресурсе между новым и «пожившим» ТЭН приведёт к следующей остановке через 6-12 месяцев. Большинство клиентов, которые меняют по одному, в итоге за 2 года тратят на доставку и простой больше, чем стоил бы полный комплект сразу.
Это не требование, а факт, который полезно знать при принятии решения.
Параметры ТЭН для типовых ротационных печей на 24 противня
| Параметр | Значение |
|---|---|
| Материал оболочки | 12Х18Н10Т (нержавеющая, пищевая) |
| Диаметр трубки | 10-16 мм |
| Активная длина | 500-650 мм (одно плечо П-образного) |
| Рабочее напряжение | 220 В или 380 В (зависит от схемы) |
| Мощность одного ТЭН | 2,5-5,0 кВт |
| Суммарная мощность нагрева | 15-20 кВт |
| Рабочая температура камеры | до 280°C |
| Температура поверхности ТЭН | 400-500°C в рабочем режиме |
| Ресурс при ежедневной работе | 3-5 лет (3000-5000 термоциклов) |
Заказать ТЭН для ротационной печи
Пришлите фото или параметры старого ТЭН — изготовим аналог за 7-14 дней
Отправить заявкуПроизводство и доставка
Изготавливаем ТЭН по образцу или чертежу. Минимальный заказ — 1 штука. Срок изготовления 7-14 рабочих дней. Доставка СДЭК или ПЭК по всей России и в Казахстан. Материал оболочки 12Х18Н10Т для хлебопекарных печей входит в стандартный ассортимент, специальный заказ материала не нужен.
Если у вас несколько моделей ротационных печей или нужен запасной комплект — просчитаем партию, срок не изменится.
