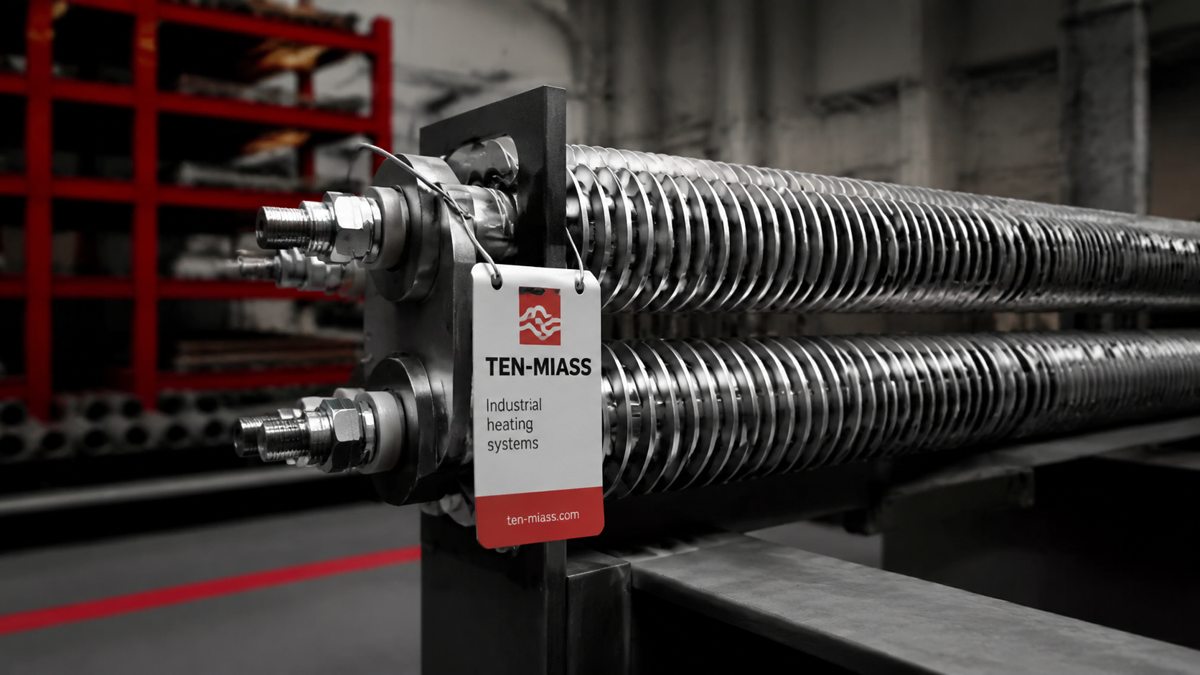

ТЭН для рекуператора - воздушный оребрённый, подбор

31 июля 2026  |  ТЭН-Миасс

Когда рекуператор перестаёт справляться с нагревом при -25°С, первое, что проверяют - ТЭН дополнительного подогрева. В 70% случаев причина не в управлении и не в вентиляторе: стоит гладкий ТЭН там, где нужен оребрённый, либо мощность занижена на 30-40% против реальной потребности. Дальше разберём, как этого не допустить при подборе.

Зачем рёбра - физика в двух словах

Воздух - плохой теплоноситель. Его теплопроводность около 0,026 Вт/(м·К), у воды - в 25 раз выше. Гладкий ТЭН диаметром 10 мм и длиной 500 мм отдаёт в воздух примерно 0,15-0,25 кВт при скорости потока 3 м/с. Тот же ТЭН с накатными рёбрами, увеличивающими поверхность в 4 раза, отдаёт уже 0,55-0,85 кВт - при той же длине и том же нагреве оболочки.

Это и есть смысл оребрения: не разгонять температуру трубки до предела, а увеличивать площадь контакта с воздухом. Без рёбер в точке перегрева оболочка раскаляется до 600-700°С - начинается окисление, выгорание нагревателя и запах горелого в системе. С правильно подобранным оребрённым ТЭН оболочка работает при 180-250°С, ресурс кратно выше.

Как устроен оребрённый ТЭН

Конструкция простая: внутри стальная трубка с нагревательной спиралью (нихром или фехраль), заполненная периклазом (MgO) для электроизоляции и теплопередачи. Снаружи - накатные рёбра из того же металла, что и трубка. Рёбра накатываются в процессе производства на специальном станке, прочно соединены с оболочкой - никакой пайки или прессовки отдельных пластин.

Геометрия рёбер для воздушных ТЭН:

• высота ребра: 5-12 мм (чаще 8-10 мм)
• шаг рёбер: 3-8 мм (для загрязнённого воздуха берут шаг 6-8 мм - меньше забивается)
• диаметр трубки без рёбер: 8-16 мм
• диаметр с рёбрами: 22-40 мм

Материал оболочки - что выбрать

Для большинства приточных установок и рекуператоров - сталь 10 (углеродистая). Она хорошо переносит нагрев до 500°С, достаточно прочная, стоит дешевле нержавейки. Подходит для чистого и умеренно загрязнённого воздуха.

Нержавеющую сталь AISI 304 (отечественный аналог 08Х18Н10) берут, если в воздухе повышенная влажность, конденсат при запуске, химически активные примеси. Также нержавейку используют в системах вентиляции пищевых производств и медицинских объектов - по санитарным требованиям. Марка 12Х18Н10Т идёт для температур выше 600°С и откровенно агрессивных сред, в бытовых рекуператорах не нужна.

Материал	Рабочая среда	Макс. температура	Применение
Сталь 10	Воздух, масло	до 500°С	Приточные установки, рекуператоры
AISI 304 / 08Х18Н10	Влажный воздух, вода, пар	до 800°С	Влажные помещения, пищевые объекты
12Х18Н10Т	Агрессивные среды	до 900°С	Химические производства

Расчёт мощности ТЭН для рекуператора

Формула тепловой мощности для нагрева воздуха:

Пример для приточной установки 1500 м³/ч, нагрев с -20°С до +20°С (ΔT = 40°С):

С запасом 15-20% на утечки и пусковые режимы - закладывают 23-24 кВт. Это стандартная цифра для жилых домов площадью 200-250 м² в климате Урала и Сибири.

Подбор параметров ТЭН - таблица

Расход воздуха	Нагрев ΔT	Мощность с запасом	Рекомендуемый тип
300-500 м³/ч	30-40°С	3,5-7 кВт	1-2 ТЭН по 3-4 кВт, ø10 мм × 600 мм
500-1000 м³/ч	30-40°С	7-14 кВт	3-4 ТЭН по 3-4 кВт или 2 × 6-7 кВт
1000-2000 м³/ч	40-50°С	15-30 кВт	6-9 ТЭН по 3-5 кВт, параллельные рядов
2000-5000 м³/ч	40-50°С	30-80 кВт	Секционный калорифер, несколько рядов ТЭН

Плотность теплового потока на поверхности ТЭН для воздуха не должна превышать 2,5-3,0 Вт/см² при скорости воздуха 2-4 м/с. Если скорость ниже или воздух сухой - берут не более 2 Вт/см², иначе перегрев неизбежен.

Скорость воздуха и её влияние на подбор

Чем выше скорость потока мимо ТЭН, тем интенсивнее теплосъём и тем выше допустимая удельная мощность. При скорости 1 м/с коэффициент теплоотдачи воздуха около 10-15 Вт/(м²·К), при 4 м/с - уже 25-35 Вт/(м²·К). Разница в 2-3 раза прямо влияет на то, сколько ТЭН нужно поставить в секцию.

Скорость воздуха в сечении воздуховода перед ТЭН считается просто:

Для воздуховода 400×400 мм (A = 0,16 м²) при Q = 1500 м³/ч: v = 1500 / (0,16 × 3600) = 2,6 м/с. Нормальная скорость для монтажа ТЭН, допустимая удельная мощность 2,5-3 Вт/см².

Размеры и исполнение - что указывать в заявке

Чтобы получить корректный расчёт, нужны следующие данные:

• Мощность одного ТЭН, кВт (или суммарная мощность секции + количество штук)
• Напряжение: 220 В или 380 В
• Длина активной зоны (рабочая часть с рёбрами), мм
• Диаметр трубки или диаметр по рёбрам, мм
• Тип крепления: резьба (M16, M20...), фланец, без крепления
• Материал: сталь 10, AISI 304 или другой
• Рабочая температура среды

Если нет точных размеров - присылайте чертёж старого ТЭН или габариты посадочного места в рекуператоре. Мы сами подберём геометрию, исходя из мощности и допустимой удельной нагрузки.

Монтаж в воздуховоде

Оребрённые ТЭН для рекуператоров монтируют несколькими способами:

Фланцевый монтаж - ТЭН проходит через боковую стенку воздуховода, фиксируется фланцем с болтами, уплотняется паронитовой прокладкой. Самый распространённый способ, позволяет менять ТЭН без разборки воздуховода. Хвостовики с клеммами остаются снаружи и легко доступны.

Резьбовой монтаж - применяется, когда пространство ограничено. На конце ТЭН резьба M16-M22, вворачивается в ответное отверстие с резьбой. Подходит для небольших воздуховодов и компактных рекуператоров.

При монтаже важно учитывать направление потока воздуха: ТЭН ставят перпендикулярно потоку, чтобы воздух обтекал все рёбра. Если поставить вдоль потока - рёбра с подветренной стороны не работают, эффективность теплообмена падает вдвое.

Защита и автоматика

Оребрённый ТЭН в рекуператоре обязательно комплектуют защитой от перегрева. Стандартный набор:

• Термостат с датчиком на выходе воздуха - отключает ТЭН при превышении заданной температуры (+40...+60°С в зависимости от системы)
• Тепловой предохранитель на корпусе ТЭН - одноразовый, срабатывает при 85-120°С на оболочке (указывается в заказе)
• Реле протока - блокирует подачу питания на ТЭН, пока не запущен вентилятор. Без него 5-10 минут работы без воздуха - и ТЭН перегорает

Последний пункт - самый важный. 80% выходов ТЭН из строя в рекуператорах - это включение нагрева до выхода вентилятора на рабочие обороты. Реле протока стоит 300-600 рублей и окупается в первый же сезон.

Замена ТЭН в рекуператоре: нестандартные размеры

Импортные рекуператоры (Systemair, Salda, Dantherm) часто имеют ТЭН нестандартных размеров: диаметр 9 или 11 мм, длина 380 или 420 мм с нестандартным расположением клемм. Купить такой в магазине затруднительно.

Мы изготавливаем точные аналоги по образцу или чертежу: диаметр трубки от 4 до 32 мм, длина от 30 до 6000 мм. Для замены присылайте старый ТЭН в качестве образца (мы снимаем размеры и возвращаем) или подробные фото с линейкой. Срок изготовления - 7-14 рабочих дней.

Как отправить заявку

Прямо сейчас: через форму на сайте или по телефону +7(919)405-21-39. Инженер перезвонит в течение часа в рабочее время, уточнит параметры и назовёт стоимость. Доставка СДЭК или ПЭК по всей России, отправляем и в Казахстан.
