ТЭН для работы под высоким давлением 250 бар
Давление 250 бар -- это 25 МПа. Примерно столько держит стенка ствола карьерного бурильного станка. Стандартный фланцевый ТЭН, рассчитанный на водяной котёл в 6-10 бар, при таком давлении не разрушится на первом запуске -- он разрушится ещё до него, при опрессовке. Не потому что плохо сделан: просто он сделан под другую задачу.
ТЭН для высокого давления -- отдельная конструктивная категория. Другой способ монтажа, другие требования к оболочке, другой контроль качества. Ниже -- что именно отличает такое изделие и что нужно указать в заявке, чтобы получить работающий нагреватель, а не красиво оформленный отказ.
Где применяется нагрев под давлением 250 бар
Цифра 250 бар встречается не в котельных -- там стандарт 6-16 бар. Такие режимы характерны для:
- Гидравлических прессов и испытательных стендов с давлением масла 200-350 бар
- Систем гидроразрыва пласта (ГРП) -- там рабочая жидкость нагревается под высоким давлением для снижения вязкости
- Реакторов высокого давления в химической и нефтехимической промышленности
- Автоклавов для вулканизации резины и полимеризации композитов
- Сверхкритических флюидных систем (CO2 выше 73 бар и 31°C переходит в сверхкритическое состояние)
- Лабораторных стендов для испытания материалов и клапанов под давлением
Во всех этих случаях ТЭН работает не в открытом контуре, а внутри замкнутой системы высокого давления. Уплотнение должно держать давление -- и среду, и температуру одновременно.
Почему стандартный ТЭН не подходит
Обычный трубчатый нагреватель с фланцевым фланцем крепится через прокладку: металлическая пластина, отверстия, болты. Уплотнение паронитовое или силиконовое. При давлении 6-10 бар -- нормально. При 250 бар прокладка экструдируется из-под фланца при первом нагреве, когда металл расширяется. Система разгерметизируется.
Вторая проблема -- сама трубка оболочки. Большинство промышленных ТЭНов делается из трубки со сварным швом. При высоком давлении шов -- зона концентрации напряжений. Для давления 150+ бар нужна цельнотянутая трубка без шва.
Конструкция ТЭНа для высокого давления
Ключевой элемент -- способ ввода нагревателя в систему. Фланец здесь не работает. Применяются два основных решения:

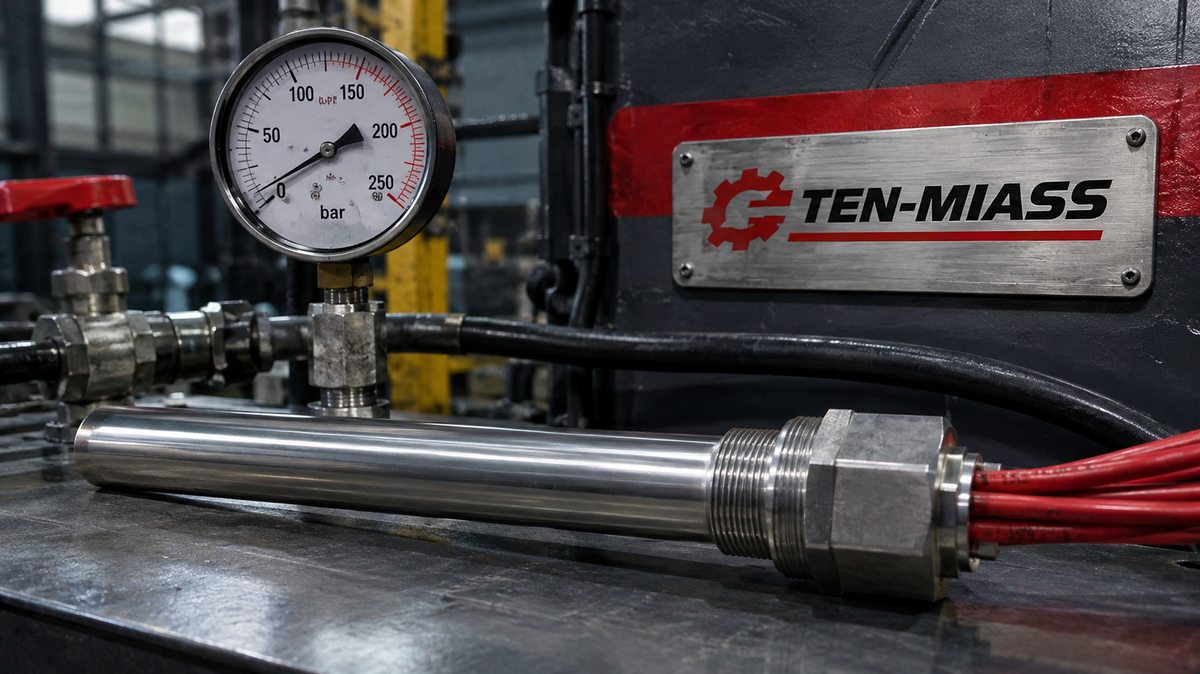

Резьбовое соединение (патронная конструкция). ТЭН вкручивается в резьбовое гнездо в корпусе оборудования. Тип резьбы -- NPT (конусная, американский стандарт) или BSPP (цилиндрическая с уплотнением по торцу). Уплотнение -- металлические кольца (конусные посадки, медные шайбы) или PTFE-лента в определённых диапазонах давлений. Конусная NPT при достаточном натяге держит 350-500 бар без дополнительного уплотнителя.
Гильзовая конструкция. ТЭН вставляется в гильзу-карман, которая заварена или вкручена в корпус. Давление воздействует на гильзу, а не на соединение ТЭНа. Нагреватель можно менять без разгерметизации системы -- это используют в реакторах, где остановка нежелательна.
Материалы для работы под высоким давлением
| Материал оболочки | Типовое давление | Среда | Примечание |
|---|---|---|---|
| AISI 304 / 08Х18Н10Т (цельнотянутая) | до 100-150 бар | Вода, пар, нейтральные жидкости | Стандартная нержавейка, без хлоридов |
| AISI 316L (цельнотянутая) | до 200-250 бар | Вода с хлоридами, лёгкие кислотные среды, масло | Молибден в составе улучшает стойкость к питтингу |
| Incoloy 825 | до 300+ бар | Кислоты, H2S, сероводород, морская вода | Нефтехимия, кислотная обработка скважин |
| Incoloy 800 | до 200 бар | Высокотемпературные среды, воздух, нейтральные газы | Стойкость к высокотемпературному окислению |
| Титан (Grade 2) | до 150 бар | Хлориды, кислоты, гальванические ванны | Лёгкий, но цена выше нержавейки в 3-5 раз |
Во всех случаях для работы под давлением 100+ бар используется только цельнотянутая трубка. Сварной шов в этих условиях -- недопустимо.
Что указывать в заявке
Сделать ТЭН для высокого давления по описанию «нагреватель в систему 250 бар» -- невозможно. Нужны конкретные параметры. Вот что запрашиваем при обращении:
- Рабочее давление (бар) -- то, при котором система работает постоянно, не максимальный пик
- Испытательное давление -- если требуется конкретное (обычно 1,5 × рабочее)
- Рабочая температура среды -- не поверхности ТЭНа, а жидкости/газа в системе
- Состав среды -- вода/масло/кислота/газ/смесь. Хлориды -- отдельно, они влияют на выбор материала
- Тип и размер резьбы -- NPT 1/2", BSPP 3/4" и т.д. Если нет -- прислать чертёж посадочного места
- Мощность (кВт) и напряжение (В)
- Длина нагревательной части и общая длина
- Особые требования -- ATEX-зона, пищевые среды, документация на изделие
Лучший вариант -- прислать чертёж или фото оригинального нагревателя с маркировкой. По нему делаем точную замену или улучшенный аналог.
Испытания перед поставкой
ТЭН для высокого давления проходит гидравлическое испытание до отгрузки. Испытательное давление -- не менее 1,5 × рабочее. Для изделия под 250 бар это 375 бар водой, выдержка под давлением не менее 5 минут, контроль на отсутствие течи и деформации.
Если нужен протокол испытаний -- указывайте в заявке. Выдаём документ с параметрами испытания, датой и результатом. Для ряда применений (аттестованные стенды, нефтехимия) это обязательное требование заказчика.
Сроки и стоимость
ТЭН для высокого давления изготавливается дольше стандартного: нужна цельнотянутая заготовка нужного диаметра под конкретный материал, точная нарезка резьбы, сборка и испытания. Ориентировочный срок -- 14-21 рабочий день от согласования чертежа. Стоимость выше стандартной в 2-5 раз в зависимости от материала, резьбы и объёма испытаний.
Работаем от одной штуки. Если нужна партия -- срок можно согласовать отдельно.
