ТЭН для пресс-формы 1000 Вт на заказ по размерам
Патронный ТЭН на 1000 Вт для пресс-формы должен быть не короче 400-800 мм в зависимости от диаметра, иначе он перегреет оболочку и сгорит раньше срока. Это требование ГОСТ 13268-88 по ваттной нагрузке, а не прихоть производителя. Делаем такие нагреватели по вашему чертежу: диаметр 6-32 мм, любая длина, от 1 шт., срок 7-14 рабочих дней.

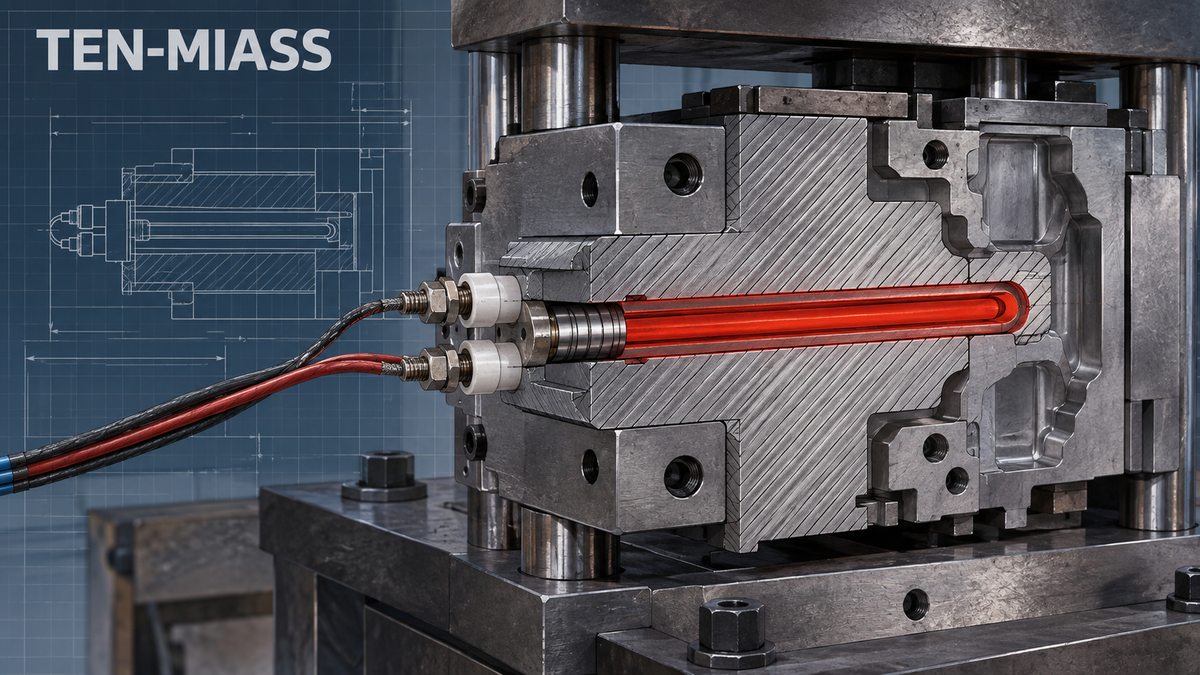

Патронный ТЭН в канале пресс-формы: нагревательная часть внутри металла, выводы и клеммы снаружи
Почему короткий ТЭН 1000 Вт на пресс-форме перегорает
Типичная заявка выглядит так: «старый нагреватель был 300 мм, сгорел через два месяца, нужен такой же». Если считать не по привычке, а по ваттной нагрузке, становится ясно, почему он сгорел так быстро.
ТЭН контактного типа (плита, пресс-форма, металл по металлу) должен работать в диапазоне 3-5 Вт/см² поверхности. Это главный ограничитель ресурса: сколько ватт снимается с каждого квадратного сантиметра оболочки. Формула простая:
q = P / (π · d · L), где P - мощность в Вт, d - диаметр трубки в см, L - длина активной зоны в см.
Для трубки Ø10 мм и активной зоны 300 мм площадь поверхности - 94 см². При 1000 Вт получаем q = 1000 / 94 = 10,6 Вт/см² - больше чем в два раза выше верхней границы. Такой ТЭН греет локально до нескольких сотен градусов внутри оболочки, магнезитовая изоляция высыхает и растрескивается быстрее, спираль перегорает в первой же горячей точке.
Какая длина нужна на самом деле для 1000 Вт
Минимальная длина активной зоны считается от верхней границы 5 Вт/см² - дальше оболочка уже не держит ресурс на контактном нагреве.
| Диаметр трубки | Мин. длина активной зоны | q при этой длине |
|---|---|---|
| Ø10 мм | 640 мм | 5,0 Вт/см² |
| Ø12 мм | 530 мм | 5,0 Вт/см² |
| Ø14 мм | 455 мм | 5,0 Вт/см² |
| Ø16 мм | 400 мм | 5,0 Вт/см² |
На практике закладываем запас и держим q в середине диапазона, 3,5-4,5 Вт/см², - тогда нагреватель спокойно работает несколько лет, а не полгода. Ø16 мм при 500 мм даёт 4,0 Вт/см² - комфортный режим. Если паз в форме короче, чем нужно по таблице, выход один: разбить 1000 Вт на два нагревателя меньшей мощности, а не пытаться впихнуть киловатт в 250-миллиметровый канал.
Сопротивление и схема подключения
Для 1000 Вт при 220 В холодное сопротивление спирали - 48,4 Ом, по формуле R = U² / P. По ГОСТ 13268-88 допуск мощности +5/-10 % даёт коридор сопротивления 46,1-53,8 Ом - всё, что внутри, это нормальный заводской разброс.
Если пресс-форма подключена к сети 380 В, делаем нагреватель на 380 В напрямую или ставим пару ТЭН по 500 Вт в звезду с нулём - зависит от схемы шкафа управления. Пишите в заявке напряжение питания и тип терморегулятора (контактный термостат, термопара с ПИД-регулятором, Pt100): под термопару сразу встраиваем карман или гильзу, чтобы не сверлить форму повторно.
Материал оболочки: сталь 10 или нержавейка
Для сухого контакта металл-металл без агрессивных сред достаточно трубки из стали 10 - она дешевле и нормально держит 500-600 °C. Если рядом проходит контур охлаждения с водой или маслом, либо форма используется для пищевой упаковки (например, формовка ПЭТ-лотков, литьё силиконовых уплотнителей для пищевого оборудования), берём нержавейку AISI 321 (08Х18Н10Т) - она не ржавеет от случайного контакта с влагой и держит нагрев до 600-700 °C без потери прочности.
Выводы - никелевый пруток 3 мм, длина под ваш шкаф клемм, в термостойкой изоляции. Если концы находятся в зоне брызг масла или СОЖ, укажите это отдельно: сделаем вывод в металлорукаве.
Что прислать для расчёта
- Диаметр отверстия (паза) в пресс-форме под ТЭН, с допуском
- Глубину отверстия или нужную общую длину нагревателя
- Длину холодных (негреющихся) концов с каждой стороны, если есть ограничение по месту
- Напряжение питания: 220 В или 380 В, и как подключена форма
- Среду вокруг формы: сухой контакт, масло, вода, пищевое производство
- Нужен ли встроенный датчик температуры и какой тип
Чертежа может не быть - достаточно фото старого ТЭН с линейкой или штангенциркулем и описания посадочного места.
Где применяется ТЭН 1000 Вт на пресс-формах
Патронные нагреватели такой мощности ставят в формах для литья резины и силикона, в прессах для вулканизации, в термоблоках экструдеров небольшого сечения, в прижимных плитах для ламинирования и в упаковочных линиях с термосваркой. Везде одна и та же задача: равномерно и без перегрева держать температуру металла, через который формуется материал.
Нужен ТЭН под конкретную пресс-форму?
Присылайте размеры паза, напряжение и среду - рассчитаем диаметр, длину и материал, посчитаем цену в день обращения. От 1 шт., срок 7-14 рабочих дней.
