ТЭН для полевой бани ППБ-32: подбор и замена нагревателя

Короткий ответ: мощность нагревателя для бака полевой бани считают по формуле P = 0,00116 × V × ΔT / t, где V это объём бака в литрах, ΔT это разница температур воды, а t это время нагрева в часах. Для бака 50 л и подогрева с 10 до 60°C за час чистый расчёт даёт 2,9 кВт, с запасом 15-20% на потери в неутеплённом баке на морозе выходит 3,3-3,5 кВт. Перед заказом замены старый ТЭН стоит прозвонить: для 3 кВт на 220 В норма сопротивления 15,4-17,9 Ом по ГОСТ 13268-88, деталь за пределами коридора идёт под замену.

Что такое ППБ-32 и как у неё устроен нагрев воды

ППБ-32: мобильная полевая баня на автомобильном шасси, разработана НЕАТЭКС и принята на снабжение Вооружённых сил России в 2017 году. По паспорту установка рассчитана на работу в широком диапазоне температур воздуха, от сильного мороза до летней жары, то есть бак с водой и нагреватель эксплуатируются в условиях, недостижимых для бытового водонагревателя в квартире.

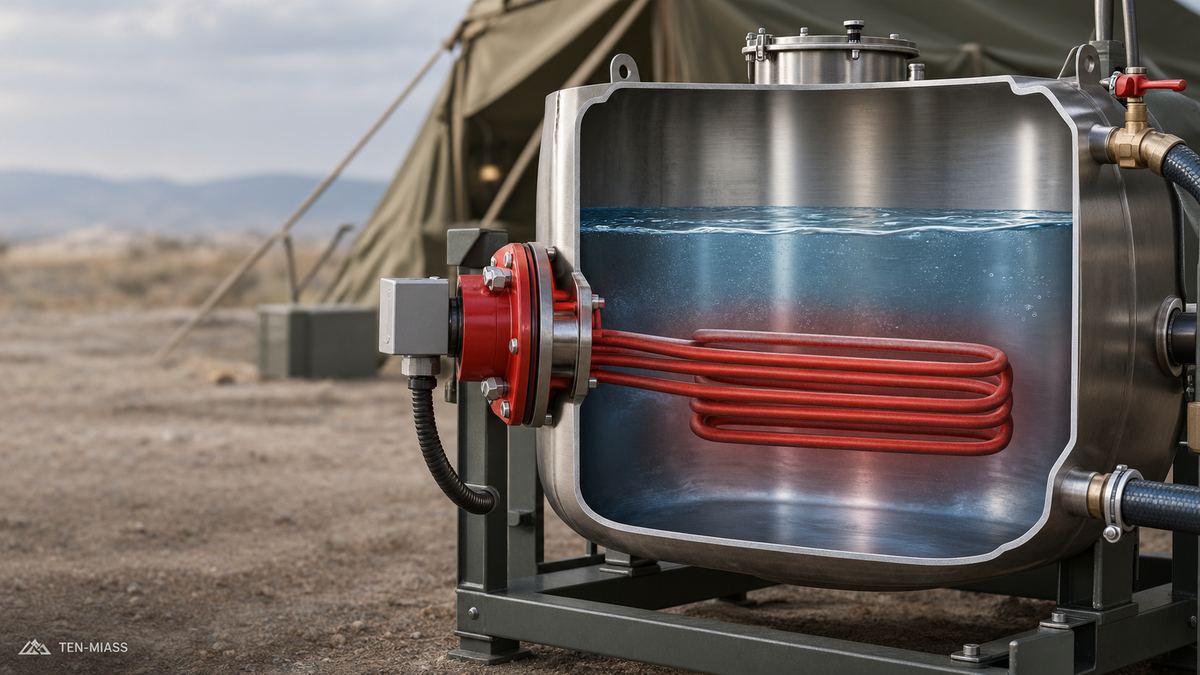

Вода греется в баке штатным ТЭНом, вмонтированным через фланец или резьбовое соединение в стенке. Питание установки идёт от возимого генератора, поэтому напряжение и допустимый ток ограничены не проводкой дома, а мощностью самого генератора. Если генератор слабее, чем требует новый нагреватель, при включении просто выбивает защиту или садится обороты двигателя.

Как посчитать мощность ТЭН по объёму бака

Формула одна и та же для любого бака: P = 0,00116 × V × ΔT / t. Подставляем бак 50 литров, нагрев с 10 до 60°C (ΔT = 50), время 1 час:

P = 0,00116 × 50 × 50 / 1 = 2,9 кВт

Это чистая физика без потерь. Бак полевой бани обычно не утеплён, стоит на морозе и обдувается ветром, поэтому к расчётной цифре добавляют запас 15-20% и округляют вверх, получается 3,3-3,5 кВт. Больше нужного брать не стоит: лишние киловатты упираются в сечение кабеля и мощность генератора.

Начиная с 80-100 литров ток при 220 В подбирается к пределу бытового автомата, и генератор может не потянуть пуск. В этом случае разумнее либо делить нагрев на два ТЭНа по 3 кВт с разносом по времени включения, либо переходить на 380 В, если позволяет генератор.

Материал и крепление ТЭН: на что смотреть при заказе

Для воды в баке полевой бани нержавеющая сталь предпочтительнее меди: постоянная транспортировка, вибрация и промерзание бьют по медным ТЭНам сильнее, чем по нержавеющим. По умолчанию берём AISI 304 (08Х18Н10): она держит и воду, и перепады температуры. Медь даёт чуть выше теплопередачу, но у неё чаще трескается пайка в месте вывода после нескольких циклов заморозки.

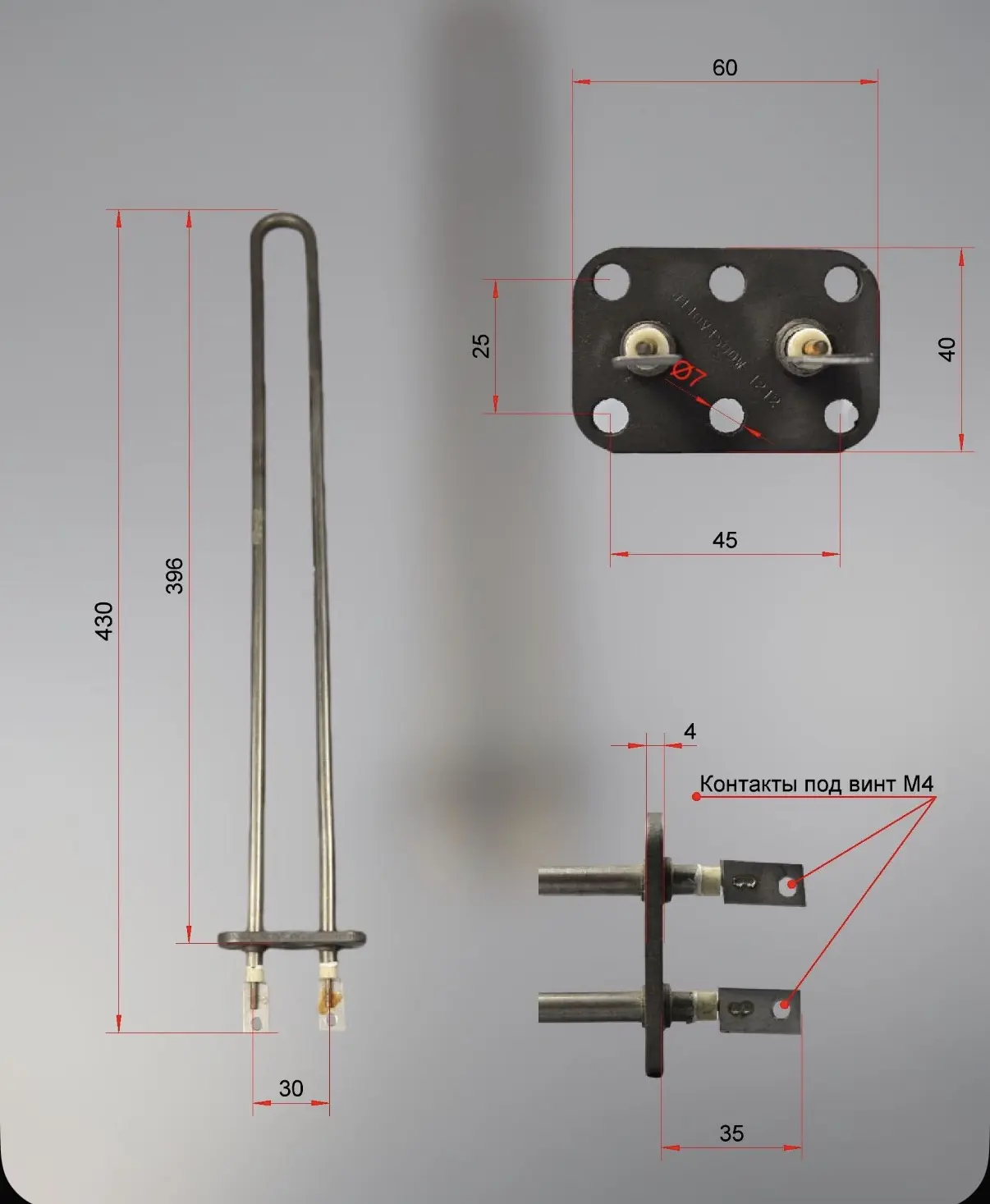

Крепление бывает двух типов: фланцевое (прижимная пластина на болтах через прокладку) или резьбовое (ТЭН вкручивается в бобышку бака). Для замены важно снять точные размеры со старой детали, а не подбирать «на глаз»: посадочные места у разных производителей полевых бань отличаются даже в пределах одной модели.

Именно такие чертежи с полным набором размеров мы просим прислать перед расчётом. Если чертежа нет, присылают фото старого ТЭНа рядом с рулеткой и штангенциркулем, этого достаточно, чтобы снять размеры фланца и активной длины.

Как проверить старый ТЭН перед заменой

Прежде чем заказывать новый, стоит прозвонить старый: возможно, дело не в нагревателе, а в термостате или проводке. Обесточиваем бак, снимаем провода с клемм, ставим мультиметр на предел 200 Ом и замеряем сопротивление между выводами.

ГОСТ нормирует допуск не по сопротивлению, а по мощности: +5% / -10% от номинала, поэтому коридор несимметричный. Бесконечность на мультиметре значит, что нить оборвана, менять однозначно. Сопротивление ниже нормы говорит про короткое в спирали. Отдельно проверяют утечку на корпус: между выводом и корпусом должно быть больше 1 МОм, иначе будет выбивать УЗО или дифавтомат.

Порядок замены ТЭН в баке полевой бани

1. Обесточить установку на щитке или отключить от генератора, слить воду из бака через сливной кран.
2. Снять крышку клеммной колодки, сфотографировать разводку проводов перед разборкой.
3. Отсоединить провода с клемм ТЭНа, ослабить и снять крепление: гайку фланца или резьбовое соединение.
4. Вынуть старый ТЭН, очистить посадочное место и внутреннюю полость бака от накипи и осадка.
5. Поставить новую прокладку (паронит или силикон в зависимости от типа крепления), установить новый ТЭН, затянуть крепление равномерно по кругу.
6. Подключить провода по фотографии со второго шага, занулить корпус.
7. Залить воду выше уровня активной части ТЭНа, проверить на течь в месте фланца.
8. Включить, замерить рабочий ток клещами и сверить с расчётным. Если совпадает и нет утечки, собрать крышку.

Частые ошибки при подборе ТЭН для полевой бани

Берут мощность с запасом «на всякий случай», не проверив, что выдержит кабель генератора. Итог: защита срабатывает при каждом включении, баня не греет вообще. Ставят активную часть короче реального уровня воды в баке: верхний слой ТЭНа работает без охлаждения жидкостью и выгорает в разы быстрее паспортного срока. Меняют медный ТЭН на медный же по старой памяти, хотя бак каждую неделю трясёт в дороге и промораживает на стоянке. Нержавейка спокойно переносит эти циклы, а у медной пайки со временем появляется трещина в месте вывода.
