ТЭН для сусловарочного котла мини-пивоварни: расчёт мощности, материал оболочки и схема подключения
Сусловарочный котёл объёмом 200–600 л — это уже не бытовой прибор, а участок пищевого производства. ТЭН здесь работает в контакте с кислой средой (pH сусла 4,5–5,5), при постоянных циклах нагрев/кипячение/мойка и температурах до 100 °C. Серийный нагреватель из магазина бытовой техники в таких условиях живёт 2–3 месяца: оболочка из AISI 304 корродирует по сварным швам, удельная мощность на 1 см² завышена, сусло пригорает. Поэтому для мини-пивоварни ТЭН делают по чертежу: рассчитывают мощность под объём и теплопотери, подбирают материал оболочки и геометрию под конкретный бак.
Материал оболочки: почему AISI 321 (08Х18Н10Т), а не AISI 304
Пищевая нержавейка AISI 304 (08Х18Н10) устойчива в воде и слабокислых средах до 200 °C. Но сусло — это не вода. В нём есть органические кислоты, соли и кислород, а сам ТЭН работает в режиме кипения с постоянным выделением пузырей. При этом сварные швы (зона термического влияния) в AISI 304 теряют хром по границам зёрен — начинается межкристаллитная коррозия. Именно поэтому для сусловарочных котлов берут AISI 321 (08Х18Н10Т) — сталь, стабилизированную титаном. Титан связывает углерод, не давая ему образовывать карбиды хрома на границах зёрен, поэтому сталь не корродирует после сварки и в агрессивной среде.

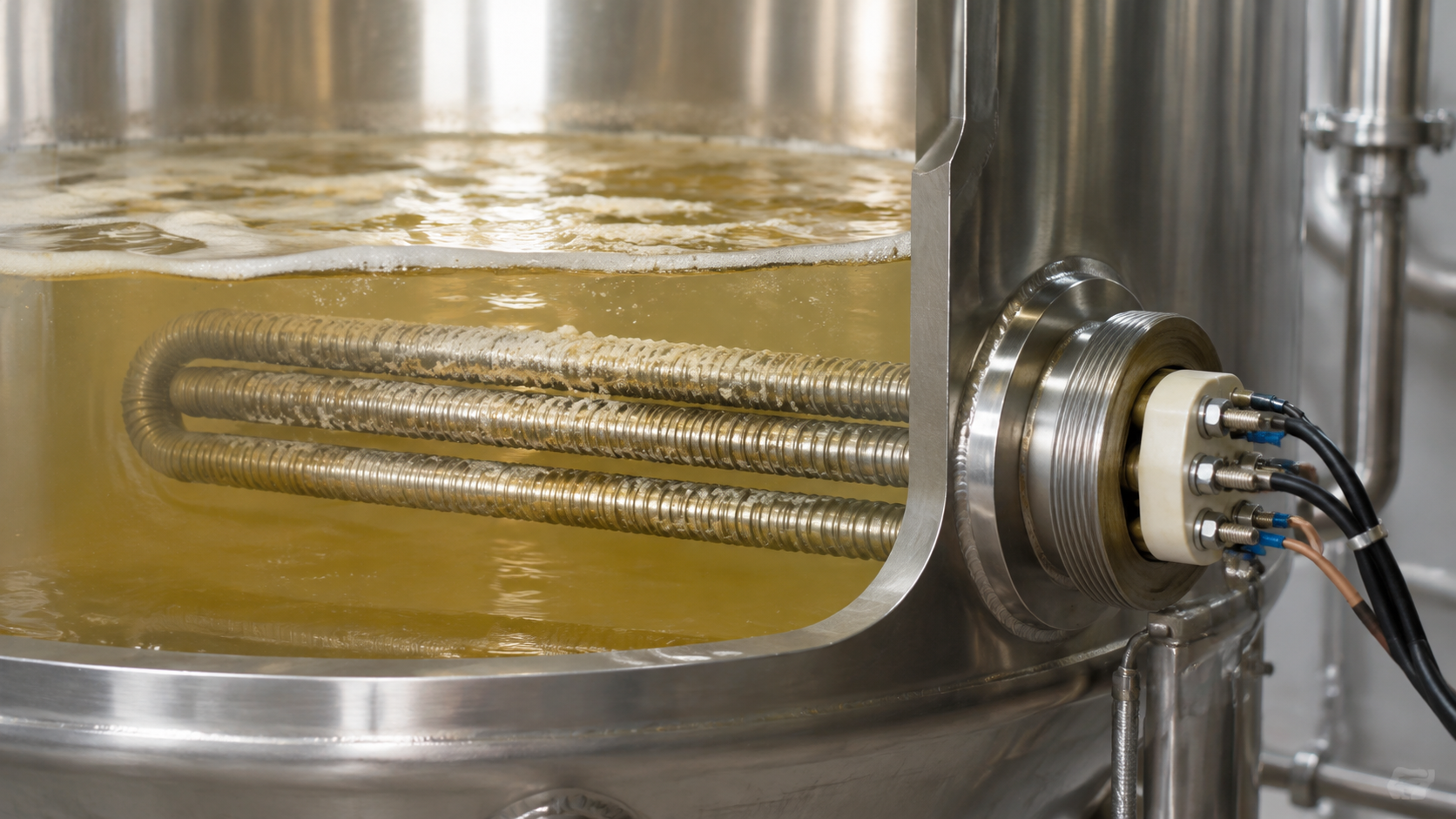

В ТЭН-Миасс для таких задач используют цельнотянутую бесшовную трубу 12Х18Н10Т — это отечественный аналог AISI 321. Бесшовная труба исключает продольный сварной шов, который в трубчатых нагревателях является слабым местом. Внутри — нихромовая спираль в магнезитовой засыпке (периклаз), уплотнённая до плотности не менее 3,2 г/см³. Толщина стенки трубки — 1–1,5 мм, диаметр корпуса — от 4 до 32 мм, длина — от 30 до 6000 мм. Для сусла типична трубка Ø12–16 мм с толщиной стенки 1,2 мм.
Расчёт мощности ТЭНа: от объёма и времени нагрева
Исходим из формулы теплового баланса:
Q = m × c × ΔT / t
где m — масса сусла (кг), c ≈ 4,2 кДж/(кг·К) — теплоёмкость сусла, близкая к воде, ΔT — разница между начальной температурой и температурой кипения, t — желаемое время нагрева в секундах.
Пример: бак 200 л, нагрев с 20 до 100 °C за 90 минут.
Q = 200 × 4,2 × 80 / 5400 = 12,4 кВт.
Плюс теплопотери через стенки бака (10–15%) и на нагрев самой конструкции — итого требуемая мощность 14–15 кВт. Для бака 500 л тем же правилом получаем ~30 кВт.
Это «чистая» мощность, которую должен выдать ТЭН в сусло. Если поставить серийный нагреватель на 3 кВт в бак 200 л, время нагрева растянется на 6–7 часов — сусло закиснет. Если поставить ТЭН на 50 кВт без регулировки — будет локальный перегрев поверхности и пригорание. Поэтому мощность подбирают под объём и режим, а не «что нашлось на складе».
Важен и другой параметр — удельная поверхностная мощность, Вт/см² площади трубки. Для сусла и пивных сред она обычно 4–7 Вт/см². При 8–10 Вт/см² сахара начинают карамелизоваться на поверхности ТЭНа, образуется нагар, который ухудшает теплопередачу и провоцирует коррозию. В расчёте на заказ конструктор проверяет: например, ТЭН 15 кВт с площадью трубки 2500 см² даёт 6 Вт/см² — приемлемо.
Конструкция и геометрия: фланец, резьба, форма
В сусловарочных котлах ТЭН обычно монтируется через фланец: либо в боковую стенку бака, либо снизу. Стандарт для блоковых ТЭНов (несколько петель в одном шестиграннике) — резьба G1.5", G2", G3", M48×2, M56×2 или M64×3. Крупная фланцевая резьба под ключ-шестигранник позволяет пропустить внутрь корпуса 3, 6 или 9 U-образных нагревательных элементов. Одиночные ТЭН на мелкой резьбе G1/2" или M14×1.5 для пивоварни подходят только для совсем малых ёмкостей до 30 л — там одна петля, а мощность не выше 2,5–3 кВт.
Что влияет на геометрию ТЭНа для сусловарочного котла:
- Диаметр и длина трубки. Корпус Ø4–32 мм, длина 30–6000 мм. Длина петли выбирается так, чтобы ТЭН не касался дна бака и не выступал над уровнем сусла. Обычный заказ: Ø12 мм, длина петли 700–1200 мм, форма U- или W-образная.
- Межосевое расстояние. Расстояние между осями соседних петель должно быть не менее 15–20 мм, чтобы сусло свободно циркулировало и не перегревалось между трубками.
- Зона нагрева. Неактивные концы (подключения, зона уплотнения) не греются — их длина учитывается при расчёте минимального уровня сусла. Если уровень сусла окажется ниже зоны нагрева, ТЭН оголится и перегорит.
- Термопара. Для котлов с автоматикой по ТУ задают гильзу под термопару типа K или J: трубка Ø6–8 мм длиной до 300 мм встраивается в тот же фланец.
Фланец выполняют из латуни или нержавейки, с прокладкой из пищевой резины или силикона. Подключение — через клеммную колодку в брызгозащитной коробке IP65 или IP68, если котельная моется шлангом.
Схема подключения: звезда и треугольник для 380 В
Мощные ТЭНы (от 6 кВт) работают от трёхфазной сети 380 В. Расчёт сопротивления зависит от схемы соединения.
При соединении звездой на каждый элемент приходит фазное напряжение U_ф = U_линейное / √3 ≈ 220 В. Тогда сопротивление одной ветви:
R = U_ф² / P_элемента = U_линейного² / (3 × P_элемента)
Пример: элемент 4 кВт, звезда, 380 В → R = 220² / 4000 = 12,1 Ом.
При соединении треугольником на каждый элемент приходит линейное напряжение 380 В:
R = U_линейного² / P_элемента
Пример: элемент 4 кВт, треугольник, 380 В → R = 380² / 4000 = 36,1 Ом. Но в реальном сусловарочном котле чаще используют звезду с выведенной нейтралью — это позволяет менять мощность ступенчато (подключение одной, двух или трёх ветвей) и симметрично нагружает фазы.
Линейный ток всей нагрузки: I_линейный = P_общая / (√3 × U_линейного). Для ТЭНа 15 кВт при 380 В: I = 15000 / (1,73 × 380) ≈ 22,8 А. Это определяет сечение питающего кабеля (минимум 4 мм² меди) и номинал автомата (25 А с учётом запаса).
Проверка сопротивления перед монтажом
Перед установкой ТЭНа измерьте сопротивление изоляции мегаомметром (не менее 20 МОм) и сопротивление спирали омметром. Обязательно обесточьте линию, слейте сусло и снимите перемычки в клеммной коробке. Допуск по ГОСТ 13268-88 на мощность — +5/−10%, что соответствует несимметричному допуску на сопротивление −4/+11%. То есть для номинального сопротивления 12,1 Ом реальное может быть от 11,6 до 13,4 Ом — и это норма.
Таблица ориентира сопротивлений для ТЭНов сусловарочных котлов
| Мощность элемента, кВт | Напряжение, В | Схема | Сопротивление одной ветви, Ом |
|---|---|---|---|
| 1,5 | 220 | однофазная | 32,3 |
| 2,5 | 220 | однофазная | 19,4 |
| 3,0 | 220 | однофазная | 16,1 |
| 4,0 | 220 | звезда (U_ф) | 12,1 |
| 6,0 | 220 | звезда (U_ф) | 8,1 |
| 4,0 | 380 | треугольник | 36,1 |
Цифры имеют значение только при точном соответствии фактического напряжения сети номиналу. Если напряжение в цехе стабильно ниже 210 В, производитель пересчитает спираль под фактические условия — это ещё один аргумент в пользу изготовления под чертёж, а не покупки серийного ТЭНа «на 220 В».
Что передать производителю для расчёта
Для заказа ТЭНа в мини-пивоварню достаточно пяти параметров:
- Объём бака и желаемое время нагрева до кипения.
- Напряжение сети: 220 В однофазное или 380 В трёхфазное.
- Диаметр и длина трубки по месту, либо чертёж/эскиз.
- Тип резьбы или фланца: G2", M56×2, нестандартный — под ваш бак.
- Среда: сусло с pH 4,5–5,5, температура до 100 °C, режимы мойки щелочными растворами.
Если старый ТЭН вышел из строя и демонтирован — дайте фотографию с линейкой и паспортную мощность. По фото и размерам восстанавливают геометрию до миллиметра: диаметр корпуса от 4 до 32 мм, длину от 30 до 6000 мм. Партия от 1 шт, срок типового ТЭНа 5–10 дней.
Заказ ТЭНа под чертёж вместо серийного нагревателя окупается точным совпадением мощности с режимом варки и сроком службы в пивной среде. Если ваша мини-пивоварня варит 300 л сусла каждую смену — это экономия нескольких часов электроэнергии в месяц и отсутствие остановок на замену нагревателя в сезон.
Отправьте размеры и параметры бака — технолог пересчитает мощность и подберёт материал оболочки под ваши режимы.
