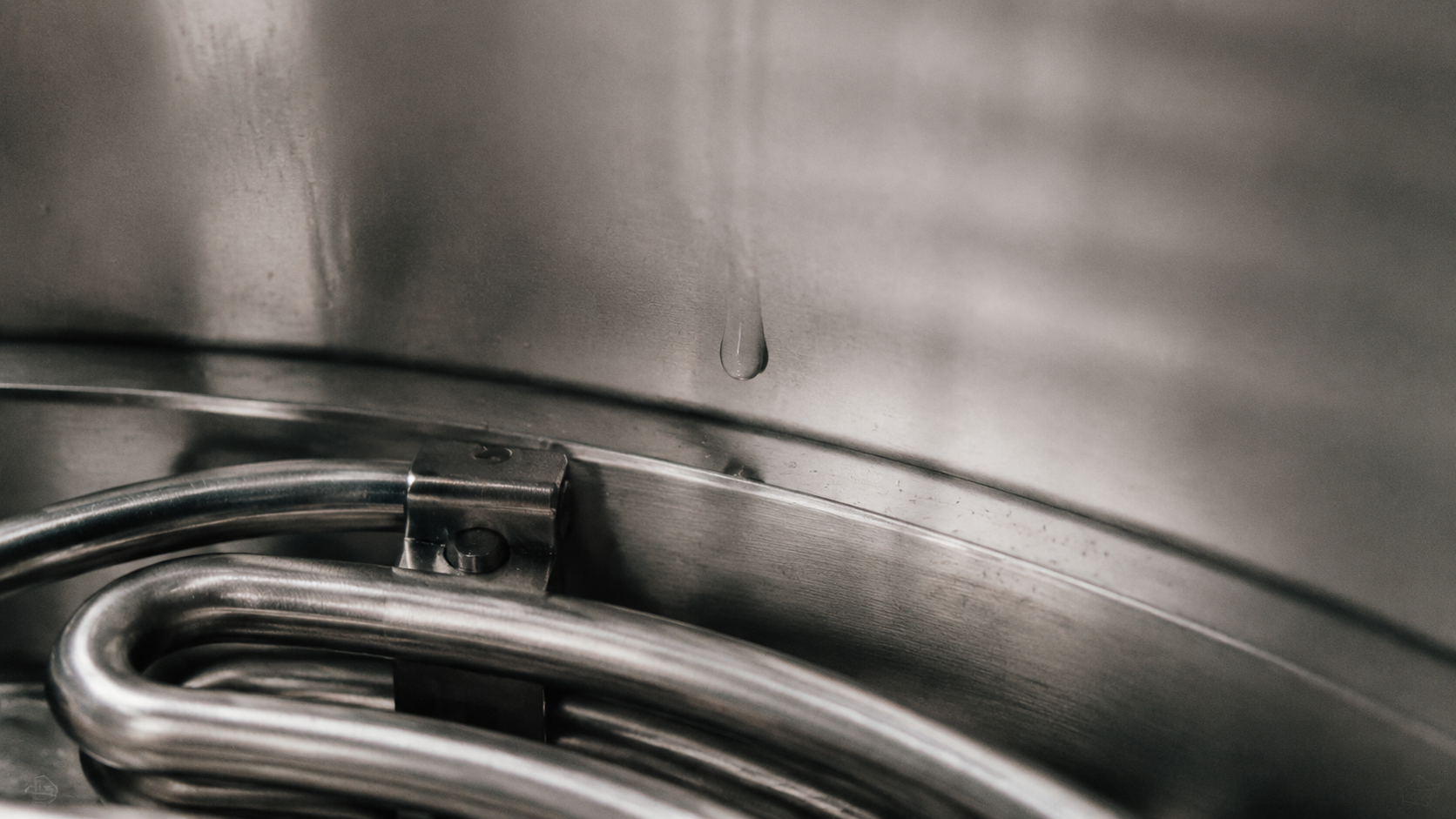

ТЭН для домашней пивоварни: гигиенический расчёт и подбор нагревателя для затирания
При проектировании домашней пивоварни мощностью от 30 до 100 литров сусла главный вопрос — не «какой ТЭН купить», а «какой нагреватель не испортит затор и выдержит режим паузы». Для B2B-инженера, который собирает установку под себя или для микропроизводства, критичны три параметра: удельная мощность на поверхности, материал оболочки и точность геометрии под бак. Рассмотрим расчёт на конкретных цифрах.
Почему серийный водяной ТЭН не подходит для пивоварни
Типовой ТЭН для бойлера мощностью 1,5–2 кВт при длине 300–400 мм даёт удельную нагрузку 6–8 Вт/см². Для воды в закрытом объёме это нормально, но для сусла с плотностью 12–20 °P — проблема. При контакте с нагретой поверхностью (≥120 °C) белки свёртываются, пригорают, образуя налёт. Это не только портит вкус пива, но и снижает теплопередачу: через 3–4 варки на ТЭНе образуется слой денатурированного белка и оксалатов кальция, который работает как теплоизолятор. КПД падает на 15–20 %, а локальный перегрев спирали внутри ТЭНа ускоряет выход из строя.
Для пивоварни нужен ТЭН с удельной мощностью ≤ 3–4 Вт/см². Это достигается увеличением длины трубки или применением нескольких параллельных петель в блок-ТЭНе. Например, для бака 50 литров потребуется не один ТЭН 3 кВт длиной 300 мм, а блок из двух петель по 1,5 кВт с общей длиной трубки 700–800 мм.
Расчёт мощности нагревателя для затирания
Исходные данные: объём сусла 60 л, начальная температура 18 °C, температура паузы 63 °C, время нагрева 25 минут. Формула:
P = (c × m × ΔT) / (t × η)
где c = 4,18 кДж/(кг·°C) — теплоёмкость воды (сусло близко по свойствам), m = 60 кг, ΔT = 45 °C, t = 1500 с, η = 0,92 (потери на стенки бака и испарение).
P = (4,18 × 60 × 45) / (1500 × 0,92) = 8,2 кВт
Для трёхфазной сети 380 В (звезда) получаем ток: I = 8200 / (√3 × 380) ≈ 12,5 А. Сопротивление каждой из трёх ветвей: R = 380² / (8200 / 3) ≈ 52,9 Ом. Допуск по ГОСТ 13268-88 — +5/−10 % по мощности, то есть сопротивление может быть в диапазоне 48–55 Ом. Если заказать ТЭН «под чертёж» с точным расчётом, производитель изготовит блок-ТЭН с тремя U-образными элементами из AISI 304 (08Х18Н10) длиной трубки 1200 мм — удельная нагрузка составит 3,2 Вт/см², что безопасно для сусла.
| Объём бака, л | Мощность, кВт | Напряжение, В | Ток, А | Длина трубки, мм | Удельная нагрузка, Вт/см² |
|---|---|---|---|---|---|
| 30 | 4,5 | 220 (1 фаза) | 20,5 | 800 | 3,5 |
| 50 | 7,0 | 380 (3 фазы) | 10,6 | 1000 | 3,2 |
| 60 | 8,2 | 380 (3 фазы) | 12,5 | 1200 | 3,2 |
| 100 | 12,0 | 380 (3 фазы) | 18,2 | 1400 | 3,0 |
Материалы оболочки: AISI 304 или AISI 316 для сусла
Сусло — слабокислая среда (pH 5,2–5,6) с содержанием солей и органических кислот. Для нагревателей в таких условиях стандартный AISI 304 (08Х18Н10) — рабочий вариант: он стоек к общей коррозии до 200 °C, выдерживает до 500 циклов варки без питтинга. Однако, если в воде повышено содержание хлоридов (более 100 мг/л), что типично для артезианских скважин, на AISI 304 (08Х18Н10) возможна точечная коррозия. В этом случае выбирают AISI 316 (10Х17Н13М2) — молибден в составе повышает стойкость к хлоридному растрескиванию. Для пивоварен, где используется подготовленная вода (осмос), AISI 304 (08Х18Н10) достаточен.
Фланец блок-ТЭНа — латунный или нержавеющий. Латунь (ЛС59-1) дешевле, но при длительном контакте с суслом возможна миграция меди в напиток (до 0,5 мг/л), что влияет на вкус. Для микропивоварен рекомендуется нержавеющий фланец AISI 304 (08Х18Н10) или AISI 316 (10Х17Н13М2) — он гигиеничен и не даёт привкуса.
Геометрия и монтаж: как избежать «мёртвых зон»
ТЭН для пивоварни должен располагаться ниже уровня жидкости минимум на 50 мм, чтобы исключить оголение трубки при кипении. При этом расстояние от дна — 20–30 мм для свободной циркуляции сусла. Для баков с рубашкой охлаждения ТЭН ставят сбоку, под углом 15–20° к вертикали — это помогает пузырькам пара уходить, не создавая локального перегрева.
Если бак цилиндрический, удобны блок-ТЭНы с резьбой G2" (крупная фланцевая резьба под ключ-шестигранник). Для баков прямоугольной формы — одиночные ТЭНы с резьбой G1/2" или M22×1,5, но их придётся ставить несколько штук, чтобы равномерно распределить нагрузку. Пример: для бака 50 л × 400×400 мм — два ТЭНа по 3,5 кВт с трубками длиной 450 мм, установленные по диагонали.
Термопары и контроль температуры
Для точного соблюдения пауз (63 °C — осахаривание, 72 °C — фильтрация) необходим датчик температуры в гильзе. Термопара типа K (хромель-алюмель) с диапазоном 0–200 °C подключается к контроллеру, который управляет твердотельным реле. Гильза должна быть из AISI 304 (08Х18Н10) и погружена в сусло на 100–150 мм. Если ТЭН изготавливают «под чертёж», в его конструкцию можно встроить гильзу под термопару — это упрощает монтаж и исключает погрешность из-за расстояния от нагревателя.
FAQ
Подбор нагревателя для пивоварни — это не покупка готового изделия, а инженерная задача с расчётом мощности, удельной нагрузки и материала под среду. Если ваш проект требует нестандартной геометрии или точного соблюдения параметров — обратитесь к производителю, который изготовит ТЭН по вашему чертежу или эскизу, с партией от 1 штуки и сроком 5–10 дней.
