ТЭН для пивоварения: расчёт нагревателя заторного котла и требования к материалам

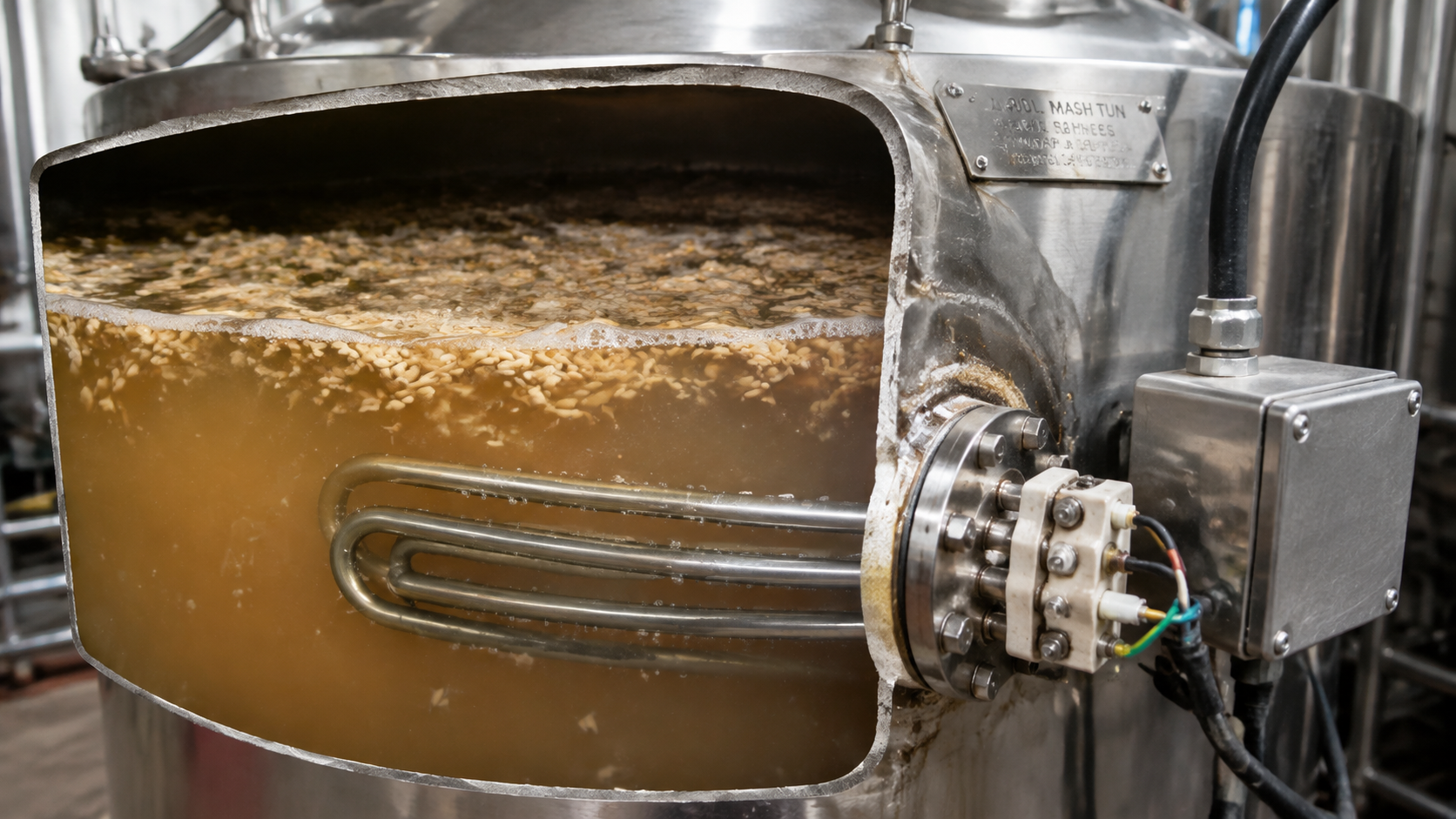

Заторный котёл объёмом 300 л для подъёма температуры с 52 до 72 °C за 40 минут требует нагревателя мощностью 15–18 кВт. Серийный ТЭН на 3 кВт с вилкой такую задачу не решает: не хватит ни длины, ни удельной мощности, ни материала оболочки. Для промышленного пивоваренного оборудования нагреватель проектируют под конкретный котёл — по формулам, среде и ГОСТ 13268-88.

Почему серийный ТЭН не подходит для заторного котла

Затор — вязкая среда с зерновыми частицами. ТЭН, рассчитанный на воду, на обогрев воздуха или в составе бытового бойлера, в заторе перегревает прилегающий слой жидкости: на поверхности образуется пригар, а сама спираль внутри ТЭНа получает отражённый тепловой поток и выходит из строя. Важный параметр для вязких сред — удельная поверхностная мощность, Вт/см².

• Вода и питьевые растворы: 6–8 Вт/см².
• Затор, пивное сусло, сиропы и другие жидкости с взвесями: 1,5–2,5 Вт/см².
• Масло и нефтепродукты: 0,8–1,5 Вт/см².

Серийные ТЭНы из розницы чаще имеют удельную мощность 5–6 Вт/см² и длину 200–500 мм. Для заторника это означает неизбежное пригорание на поверхности колбы. Кроме того, бытовые нагреватели однофазные (220 В, 1–2 кВт), с фиксированной резьбой G1/2", не рассчитаны на работу в трёхфазной сети 380 В, которая в любой промышленной котельной является базовой.

Поэтому для заторного котла ТЭН изготавливается индивидуально: мощность считают под объём и теплопотери, длину — под габариты котла с учётом зоны установки, материал оболочки — под химический состав затора, а резьбу или фланец — под существующее посадочное место.

Расчёт мощности ТЭНа для затора: формула и пример

Сначала определяется потребная мощность по тепловому балансу:

Q = c × m × ΔT, где c — теплоёмкость затора (≈4,18 кДж/(кг·К)), m — масса затора, кг, ΔT — требуемый перепад температур.

С учётом КПД котла (0,85–0,95) и времени нагрева t в секундах расчётная мощность:

Pрасч = Q / (t × КПД)

Для трёхфазного подключения нагреватель собирается из нескольких ТЭН-элементов, соединённых звездой или треугольником. При напряжении сети 380 В и схеме «звезда» на каждый элемент приходит фазное напряжение 220 В. Сопротивление одного элемента вычисляется по формуле:

Rэл = Uф² / Pэл = Uлинейное² / (3 × Pэл)

Пример расчёта. Заторный котёл на 500 л. Нужно нагреть затор с 55 до 78 °C за 1 час. Масса затора ~550 кг (с учётом зерна), ΔT = 23 °C, КПД = 0,9. Q = 4,18 × 550 × 23 = 52 877 кДж = 14,7 кВт·ч. С учётом КПД и времени (3600 с) требуемая мощность составит 16,3 кВт. Принимаем три ТЭНа по 5,5 кВт (суммарно 16,5 кВт) с соединением звездой. Сопротивление каждого элемента: R = 220² / 5500 = 8,8 Ом. Линейный ток в трёхфазной сети: I = 16500 / (√3 × 380) ≈ 25,1 А. Это соответствует сечению питающего кабеля не менее 6 мм².

Допуск по мощности для ТЭН по ГОСТ 13268-88: +5/−10%, следовательно, допустимое сопротивление варьируется в диапазоне −4/+11%. Это важно учитывать для точной настройки рецептурного профиля затирания — интервалы температур (52 °C для белковой паузы, 62–67 °C для осахаривания, 72–75 °C для завершения) должны выдерживаться автоматикой с точностью ±1 °C.

Материалы оболочки и фланцы для пищевых сред

Для заторного котла, сусловарочного котла и пастеризатора оболочка ТЭНа непосредственно контактирует с пивным суслом, pH которого 5,0–5,6. Углеродистая сталь исключается — она даёт металлический привкус и ржавеет. Основные рабочие материалы:

Внутри ТЭНа — нихромовая спираль в магнезитовой засыпке (периклаз). Спираль изолирована от оболочки, а контакт с затором идёт только через металлическую трубку. Для предотвращения пригорания на поверхности ТЭНа часто применяют низкую удельную мощность (до 2 Вт/см²) и увеличенную длину трубки — эти параметры закладываются в чертёж изначально.

Резьба одиночного ТЭНа для водяного контура — мелкая: G1/2", G3/4", M14×1,5 или M22×1,5. Блоковая группа петель заторника обычно оформляется в общий фланец с крупной резьбой: G1,5", G2", G3", M48×2, M56×2, M64×3. Через дюймовую резьбу 3–4 петли не пройдут, поэтому для многоэлементных нагревателей всегда используются фланцевые варианты под ключ-шестигранник.

Требования к ТЭН в ректификационной колонне и пастеризаторе

Ректификация — отдельный процесс в крафтовом производстве крепких напитков, но на предприятиях, где варят пиво, часто есть и дистилляция. Требования к нагревателю куба те же, что и к заторнику, плюс увеличивается температура кипения и повышается концентрация спиртовых паров. Здесь обязательны:

1. Герметичность. ТЭН устанавливается через фланцевый узел с прокладкой из пищевой резины или фторопласта. Резьба выполняется с уплотнением под термостойкую паронитную прокладку или прокладку из силикона.
2. Взрывозащита. При концентрации спирта в кубе выше 10% воздух над жидкостью может образовывать взрывоопасную смесь. Устанавливается ТЭН во взрывозащищённом исполнении Ex-d, с коробкой выводов повышенной герметичности.
3. Температурный датчик. В стенку котла или непосредственно в зону нагрева встраивается термопара типа K или J, чтобы автоматика отслеживала температуру в реальном времени.
4. Рабочая температура. Оболочка из 12Х18Н10Т выдерживает до 350–400 °C для кратковременного режима, но стабильная рабочая температура пивоваренного процесса не превышает 100–105 °C. Запас прочности закладывается на случай сухого включения.

Для пастеризатора, где пиво нагревается до 65–75 °C и выдерживается 15–30 минут, те же требования: удельная мощность 2–3 Вт/см², материал 12Х18Н10Т, фланец G2". После каждого цикла пастеризации ТЭН рекомендуется промывать щелочным раствором для удаления белковых отложений.

Как заказать ТЭН под чертёж

Партия от 1 шт, срок типового ТЭНа — 5–10 дней. Для расчёта достаточно прислать нашим технологам:

• объём котла и требуемый профиль температуры (интервалы затирания или режим кипячения);
• посадочное место: диаметр фланца, резьбу, расстояние между шпильками;
• свободную зону установки: длину камеры от стенки до стенки;
• напряжение питания (380 В — стандарт для трёхфазной сети);
• фото старого ТЭНа с линейкой, если нагреватель вышел из строя.

Серийный вариант из продажи редко совпадает с задачей по всем параметрам. Например, типовой ТЭН 10 кВт имеет длину 600 мм и удельную мощность 6 Вт/см² — такой в заторнике прослужит 3–4 цикла, пока не затянет пригаром. Индивидуальный ТЭН длиной 1100 мм на 5 кВт с удельной мощностью 1,8 Вт/см² будет работать годами и не потребует ежедневной зачистки.

Изготовление по чертежу и по фото старого ТЭНа — базовая услуга ТЭН-Миасс. Конструктор пересчитает сопротивление, подберёт материал оболочки и укажет точные допуски на длину и резьбу.

Частые вопросы

Как рассчитать мощность ТЭНа для заторного котла на 250 л?

Для подъёма затора с 50 до 72 °C за 45 минут потребуется около 12–14 кВт. Точный расчёт: Q = 4,18 × 270 × 22 = 24 750 кДж, при КПД 0,9 и времени 2700 с мощность P = 24 750 / (2700 × 0,9) ≈ 10,2 кВт. Плюс теплопотери через стенки — итого 12 кВт (три элемента по 4 кВт).

Какой материал оболочки ТЭНа выбрать, чтобы затор не прикипал?

12Х18Н10Т (цельнотянутая труба) — оптимальный вариант. Её поверхность более гладкая и меньше удерживает белковые отложения, чем AISI 304 (08Х18Н10). Удельную мощность закладывайте не более 2 Вт/см².

Как подключить ТЭН 15 кВт к трёхфазной сети 380 В?

Трёхэлементный блок соединяется звездой. На каждый элемент приходит 220 В, сопротивление каждого R = 220² / 5000 = 9,68 Ом. Линейный ток I = 15 000 / (√3 × 380) ≈ 22,8 А, сечение кабеля — не менее 4 мм².

Подойдёт ли ТЭН от старого пивоваренного оборудования к моему котлу?

Если он посажен на тот же фланец и мощность совпадает, можно восстановить такой же. Пришлите нам фото с размерами и маркировку — изготовим замену с соблюдением ГОСТ 13268-88 и нужной геометрии.

Какие гарантии на ТЭН для пивоварни?

На ТЭН, изготовленный по чертежу, действует гарантия от производителя при соблюдении условий эксплуатации (не допускать сухого включения, использовать терморегулятор). Обычно это 12 месяцев с момента отгрузки.
