ТЭН для печи сухого пара: расчёт мощности и выбор нержавеющей оболочки
ТЭН для печи сухого пара и промышленного парогенератора — это не один и тот же нагреватель, хотя конструктивно оба — трубчатые электронагреватели. Разница в среде: парогенератор греет воду под давлением, а печь сухого пара — воздух или перегретый пар. От этого зависит материал оболочки, допустимая температура поверхности и схема подключения. Ниже — инженерный порядок подбора, с цифрами и по ГОСТ 13268-88.
Парогенератор и печь сухого пара: условия работы ТЭНа
В промышленном парогенераторе ТЭН погружён в воду. Рабочая температура оболочки при давлении 2–6 бар составляет 120–165 °C, перегрев оболочки над кипящей водой минимален. Удельная поверхностная мощность для таких ТЭНов — 8–12 Вт/см², иначе на поверхности начинается локальное кипение с отложением накипи.
В печи сухого пара ТЭН работает в воздушной среде или в потоке перегретого пара. Температура оболочки может достигать 350–500 °C, поэтому плотность мощности снижают до 3–6 Вт/см², а материал оболочки выбирают с запасом по жаростойкости. Обычная конструкционная сталь здесь не работает — нужна нержавейка легированной группы.
Для обеих задач ТЭН-Миасс изготавливает нагреватели по чертежам и техзаданию. Минимальная партия — 1 шт., срок типового ТЭНа — 5–10 дней.
Материалы оболочки: от стали 10 до Inconel
Для парогенераторов и печей сухого пара применяют четыре основных материала оболочки. Сравнение — в таблице.
| Материал оболочки | ГОСТ-аналог | Макс. температура, °C | Среда применения |
|---|---|---|---|
| Сталь 10 | — | 150 | Сухой воздух, масло, неагрессивные среды. Для парогенераторов — только в закрытых системах без контакта с питьевой водой. |
| AISI 304 | 08Х18Н10 | 200 | Вода, пар до 200 °C. Универсальный вариант для водяных парогенераторов. |
| Цельнотянутая 12Х18Н10Т | 12Х18Н10Т | 350 | Пищевые среды, агрессивные жидкости, перегретый пар. За счёт бесшовной структуры — устойчива к коррозии под напряжением. |
| Титан | ВТ1-0 | 250 | Хлориды, кислоты, морская вода. Применяется в гальванике и химпроизводстве. |
| Inconel 600 | ХН78Т | 600 | Перегрев пара, высокотемпературные печи, агрессивные окислительные среды. |
Для большинства промышленных парогенераторов достаточно AISI 304 (08Х18Н10) или цельнотянутой 12Х18Н10Т. AISI 316 (10Х17Н13М2) и Inconel используют только там, где среда содержит хлориды или требует температур выше 350 °C — в стандартном паровом контуре они избыточны.
Пример из практики: для печи сухого пара в линии термообработки алюминиевых заготовок понадобился ТЭН 12 кВт, 380 В, с температурой оболочки 420 °C. Серийный ТЭН из стали 10 вышел из строя через месяц. Замена — на ТЭН из цельнотянутой 12Х18Н10Т с поверхностной мощностью 4,5 Вт/см² — работает уже второй год без остановок.
Расчёт мощности и сопротивления ТЭНа
Для трёхфазной сети 380 В с подключением «звезда» на каждый элемент приходится фазное напряжение 220 В. Сопротивление одного элемента считается по формуле:
R = U_линейного² / (3 × P_элемента)
Пример: элемент мощностью 3 кВт. R = 380² / (3 × 3000) = 16,1 Ом.
Для однофазного ТЭНа на 220 В используется базовая R = U² / P. ТЭН 3 кВт, 220 В → R = 220² / 3000 = 16,1 Ом — совпадение не случайно, так как 380 В в звезде даёт те же 220 В на элемент.
Пример расчёта мощности для парогенератора на 500 л
Задача: нагреть воду от 20 °C до 120 °C за 1 час. Теплоёмкость воды 4,18 кДж/(кг·К), масса 500 кг, ΔT = 100 К.
P = (500 × 4,18 × 100) / 3600 = 58,1 кВт.
С учётом потерь тепла через корпус и нагрев самого ТЭНа берём запас 15% — итог 67 кВт. Удобно разбить на три ТЭНа по 22,4 кВт, включённых звездой. Сопротивление каждого элемента: R = 380² / (3 × 22400) = 2,15 Ом.
После расчёта сопротивления сверяемся с допусками ГОСТ 13268-88: по мощности допуск +5/−10%, что даёт несимметричный допуск по сопротивлению −4/+11%. То есть для ТЭНа 3 кВт на 220 В расчётное сопротивление 16,1 Ом лежит в допустимом диапазоне 14,5–17,9 Ом. При замере сопротивления перед монтажом используйте именно этот диапазон.
Конструктив: одиночный ТЭН или блок-ТЭН под фланец
Для парогенераторов малой мощности (до 12 кВт) применяются одиночные ТЭНы с резьбой G1/2", G3/4", M14×1.5 или M22×1.5. Это мелкая резьба на одну петлю — через такой штуцер проходит только один нагревательный элемент.

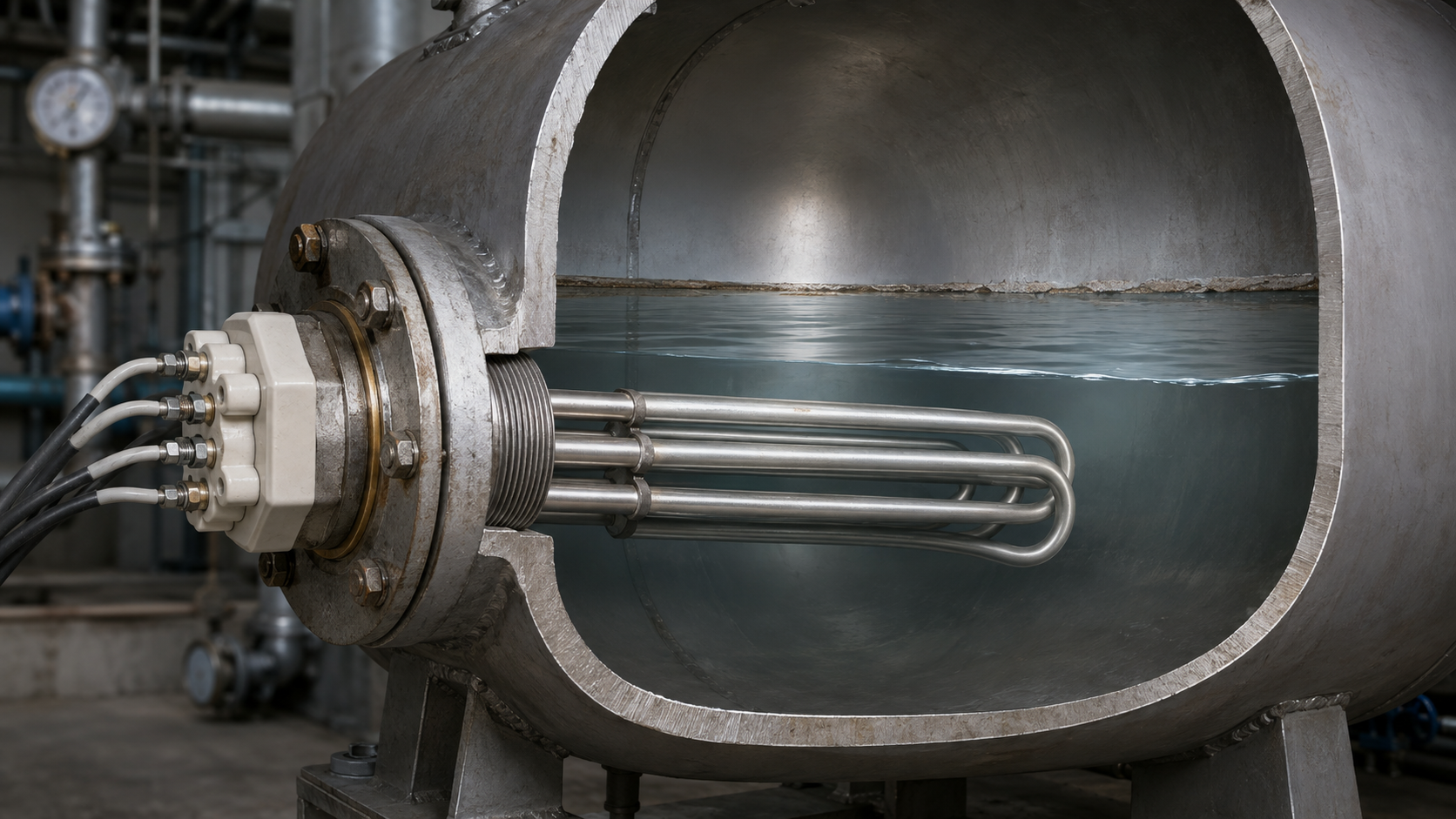

Для промышленных парогенераторов 12–90 кВт используются блок-ТЭНы с несколькими петлями, объединёнными в цилиндрический фланец с резьбой G1.5", G2", G3" или M48×2, M56×2, M64×3. На фланец под ключ-шестигранник устанавливают от 3 до 9 петель — мощность набирается «пакетом».
Типовой порядок подбора:
- Определите среду (вода, пар, воздух) и максимальную температуру точки росы.
- Рассчитайте мощность по формуле с учётом теплопотерь и времени выхода на режим.
- Выберите материал оболочки по таблице и допустимой поверхностной мощности.
- Подберите присоединение: одиночная резьба или фланец под ваш штуцер.
- Проверьте допустимый ток: для 380 В звезда линейный ток I = P / (√3 × U). Для 67 кВт — около 102 А.
- Сверьте сопротивление каждого элемента с допуском по ГОСТ 13268-88.
Если на печи или парогенераторе стоит старый ТЭН вышедший из строя — необязательно снимать весь блок. Достаточно прислать фото с линейкой или эскиз с размерами: длина, диаметр, диаметр резьбы, мощность из маркировки. Инженер восстановит геометрию до миллиметра, а по рассчитанному сопротивлению проверит соответствие мощности.
Почему серийный ТЭН из розницы проигрывает изготовленному под задачу
Серийные ТЭНы, которые лежат на складах, имеют фиксированную длину 300, 500, 1000 мм и стандартную мощность 3, 6, 9 кВт. Под парогенератор с нестандартным объёмом бака или под печь сухого пара с габаритом шкафа 2150 мм такой элемент подходит только с зазорами — лишняя длина греет воздух впустую, мощность либо недобирает, либо перегревает среду.
Точный расчёт под чертёж даёт:
- мощность ровно под объём бака и скорость выхода на режим — без переплаты за лишний киловатт;
- длину под габарит печи или шкафа — ТЭН не упирается в стенку, не перегревает крепёж;
- резьбу под имеющийся фланец — без переходников и сварки;
- материал оболочки под конкретную среду — от стали 10 до Inconel, включая цельнотянутую 12Х18Н10Т для пищевых цехов.
Партия от 1 шт. позволяет заменить один сгоревший ТЭН без модернизации всей печи. Изготовление по фото или эскизу занимает 5–10 рабочих дней. Перед запуском серийный ТЭН проверяют на сопротивление изоляции и целостность спирали — вы получаете прибор с паспортом и гарантией.
Резюме
Для парогенератора до 200 °C берите AISI 304 (08Х18Н10) или цельнотянутую 12Х18Н10Т. Для печи сухого пара с температурой оболочки выше 350 °C — Inconel или 12Х18Н10Т с пониженной поверхностной мощностью. Расчёт сопротивления для трёхфазной звезды — по формуле R = U_линейного² / (3 × P_элемента). Точный расчёт и изготовление под чертёж снимают проблемы «стандартного размера» уже на этапе заказа.
