ТЭН для печи сауны HELO SEPC-12 1500 Вт: производство по чертежу заказчика
SEPC-12: не модель печи, а типоразмер сменного воздушного элемента HELO мощностью 1500 Вт на 230 В, из той же серии, что SEPC-11, SEPC-63, SEPC-71, SEPC-93 и SEPC-122. Он работает в сухом горячем воздухе среди камней, не в воде. Сопротивление исправного элемента при пересчёте на сеть 220 В укладывается в 30,7-35,9 Ом по ГОСТ 13268-88. Если оригинала нет под рукой, делаем точную копию по фото или по снятым размерам, срок 7-14 рабочих дней.
Электрокаменка HELO перестаёт греть камни чаще всего из-за одного элемента: того, что стоит ближе к дну корпуса, под первым рядом камней. Там самая горячая зона и худший отвод тепла: сверху давит вес камней, воздух почти не продувает. SEPC-12 и его братья из той же линейки ставят партиями по 4-9 штук в зависимости от общей мощности каменки HELO: 6, 8, 9 или 10,5 кВт. Каждый элемент при этом работает как самостоятельный воздушный ТЭН на 1500 Вт, со своими клеммами и своим сроком службы.
SEPC-12: что это за деталь

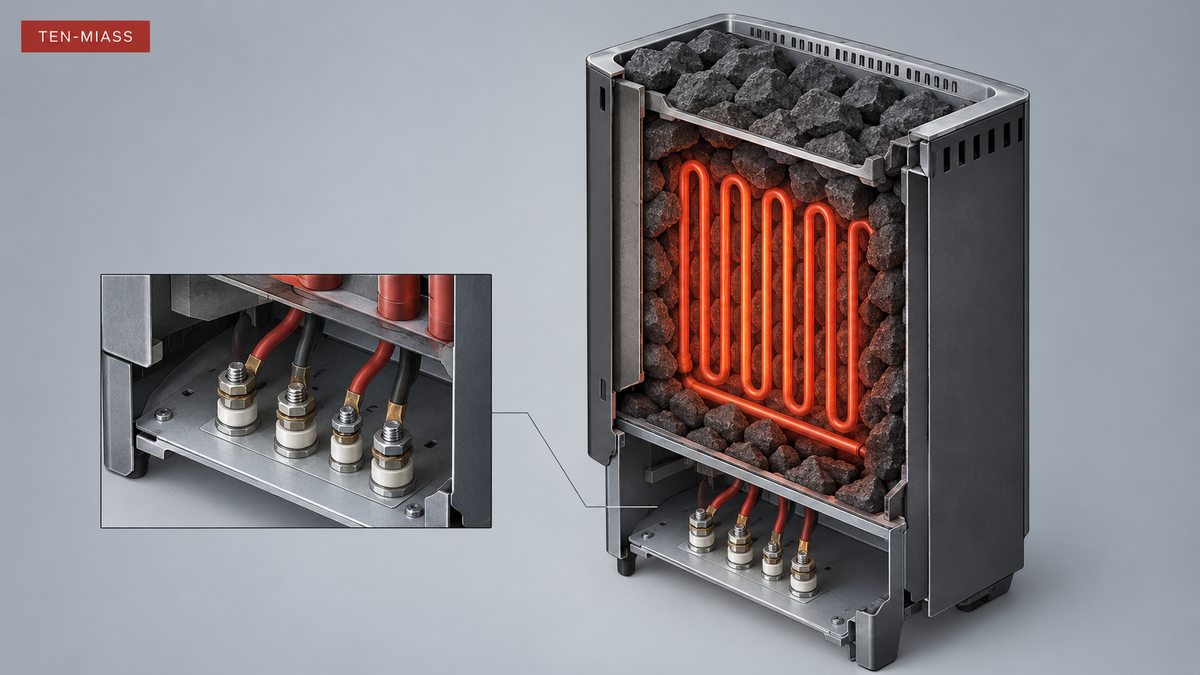

Фирменный номер элемента у HELO: SP4316215. Ставится в печи серий SKLE, SKLA, Laava, Magma и CUP. Конструктивно это трубчатый нагреватель: нихромовая спираль в плотной магнезитовой засыпке внутри стальной оболочки, согнутый в компактную гребёнку, чтобы занять мало места в камере между камнями. Контактные выводы расположены на холодном конце, вне зоны засыпки камнями. Это и есть сторона, где прозванивают сопротивление и подключают провода.
Когда клиент присылает нам фото сгоревшего элемента и спрашивает «сделаете такой же SEPC-12», мы ориентируемся не на название модели, а на три параметра из чертежа или замера: развёртку трубки (общую длину нагревательной части), диаметр оболочки и расположение контактов. Название серии служит ориентиром для клиента, а не тем, что мы вбиваем в производство напрямую.
Почему воздушный ТЭН не то же самое, что водяной той же мощности
Главная ошибка при самостоятельном подборе замены: взять трубчатый ТЭН «на 1500 Вт» без разбора, для какой среды он рассчитан. Теплоотвод в стоячем горячем воздухе среди камней хуже, чем в воде, поэтому для воздушных элементов закладывают меньшую ваттную нагрузку на сантиметр трубки, чем для водяных той же конструкции. Если скопировать плотность намотки спирали «как для воды», элемент будет работать горячее расчётного режима и перегорит в разы быстрее заводского оригинала, даже при той же паспортной мощности 1500 Вт.
Таблица: признак → причина → что менять
| Признак | Вероятная причина | Что делать |
|---|---|---|
| Камни греются неравномерно, верх холодный | Выгорел нижний элемент: самая горячая и самая нагруженная зона | Прозвонить все элементы, заменить тот, что показал обрыв или сильно завышенное сопротивление |
| Печь не включается вообще, автомат цел | Обрыв нихромовой нити в одном из элементов, цепь разомкнута | Мультиметром на обесточенной печи проверить каждый SEPC по отдельности |
| Автомат выбивает при включении печи | Пробой изоляции на корпус: трещина в оболочке или накипь от конденсата | Заменить элемент, проверить сопротивление изоляции соседних |
| Корпус элемента раздут или лопнул | Перегрев из-за того, что камни плотно завалили вентиляционные прорези камеры | Заменить элемент, при укладке камней оставить зазоры по инструкции HELO |
| Запах гари при нагреве, но тепло есть | Локальный перегрев участка спирали: заводской дефект намотки или вибрация при перевозке печи | Не дожидаться обрыва, заменить на ближайшем обслуживании |
Сопротивление ТЭНа SEPC-12 1500 Вт: расчёт по ГОСТ 13268-88
Базовая формула: R = U² / P. Для сети 220 В и паспортной мощности 1500 Вт:
R = 220² / 1500 = 48 400 / 1500 ≈ 32,3 Ом
ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: +5 % / −10 % от номинала. Для 1500 Вт это диапазон 1350-1575 Вт, а пересчёт через R = U²/P даёт несимметричный коридор сопротивления:
| Граница | Мощность | Сопротивление |
|---|---|---|
| Верхняя (−10 % по мощности) | 1350 Вт | 35,9 Ом |
| Номинал | 1500 Вт | 32,3 Ом |
| Нижняя (+5 % по мощности) | 1575 Вт | 30,7 Ом |
Паспорт HELO указывает напряжение 230 В, при нём номинал сопротивления ближе к 35,3 Ом. Но для расчёта под российскую сеть 220 В ориентируемся на коридор 30,7-35,9 Ом. Если мультиметр на обесточенном и отключённом от проводки элементе показывает значение вне этого диапазона, элемент неисправен. Заметно выше нормы: подгорел контакт или частично выгорела нить. Заметно ниже нормы или ноль: короткое замыкание витков.
Пример расчёта: сколько времени элемент греет камни
Возьмём типичную раскладку камней в секционной каменке HELO: на зону одного элемента 1500 Вт приходится около 4 кг базальта или диабаза (удельная теплоёмкость c ≈ 0,84 кДж/(кг·°C)). Чтобы прогреть эту порцию камня с комнатной температуры 20 °C до рабочих 100 °C:
Q = m × c × ΔT = 4 × 0,84 × 80 = 268,8 кДж ≈ 0,075 кВт·ч
При мощности элемента 1,5 кВт это чистых 3 минуты, но только на сам камень, без потерь. Реальное время выхода каменки на рабочую температуру: 30-40 минут. Разница уходит на прогрев воздуха и стенок камеры, конвективные и лучистые потери через корпус. Расчёт камня полезен не как точный прогноз, а как индикатор: если элемент деградировал и реально выдаёт не 1500, а условно 1200 Вт из-за частичного пробоя или окисленного контакта, время прогрева этой зоны растягивается почти вдвое, и каменка «тупит», хотя формально включена и не выбивает автомат.
Что прислать нам для расчёта и изготовления копии
- Фото ТЭНа целиком: вид гребёнки, длина, место изгиба
- Фото маркировки HELO, если сохранилась на элементе или на шильдике печи
- Сколько элементов стоит в печи и как они соединены: параллельно или звездой
- Объём или вес камней и внутренние габариты камеры нагрева
- Замеренное сопротивление старого элемента, если успели прозвонить до снятия
Сколько стоит и какие сроки
По калькулятору ten-price-calc для воздушного ТЭН (развёртка около 60 см, нержавеющая оболочка, заказ 1-2 шт) цена в норме укладывается в 3900-4300 ₽ за штуку закупки материала и работы. Это ориентир, а не окончательная цифра: SEPC-12 представляет собой компактную гребёнку с нестандартным изгибом и расположением клемм, поэтому точную цену и срок называем после фото или образца, в день обращения. Срок изготовления: 7-14 рабочих дней, отправка СДЭК или ПЭК по России и в Казахстан.
Нужна копия ТЭНа SEPC-12 или другого элемента HELO?
Пришлите фото или снятые размеры, посчитаем и сделаем партию от 1 штуки.
Оформить заказЧастые вопросы
Путаница с «воздушным ТЭН в каменке» и «сухим ТЭН в гильзе» встречается часто, хотя это разные конструкции. У второго отдельная статья: сухой ТЭН что это подробно. Про то, как вообще проверяется сопротивление нагревателя мультиметром и откуда берётся коридор по ГОСТ, рассказано в статье сопротивление ТЭНа 1 кВт на 220 В.
Автор: Руслан Садыкбаев, производство ТЭН с 2017 года.
