ТЭН для печи для печенья: нагрев до 300°C

Q: Какую мощность ТЭН нужно заказать для пекарной печи?

Расчёт: Q = m * c * ΔT / t, где m — масса воздуха и металла камеры (кг), c — теплоёмкость, ΔT — перепад температур, t — время разогрева (сек). На практике для небольшой пекарной камеры 60 л обычно хватает 3-6 кВт суммарной мощности, распределённой по 2-4 элементам.

Q: Как долго делается ТЭН для пекарной печи под заказ?

Срок изготовления — 7-14 рабочих дней с момента согласования чертежа и оплаты. Отгрузка по РФ через СДЭК или ПЭК, доставка в Казахстан тоже доступна.

Q: Чем патронный ТЭН отличается от оребрённого для пекарной печи?

Патронный ТЭН вставляется в металлический массив (плита, пресс-форма) и передаёт тепло через контакт. Оребрённый — для нагрева воздуха, ребра увеличивают конвективный теплообмен. В пекарных печах для равномерного прогрева камеры чаще применяют оребрённые элементы, для контактного дна — патронные.

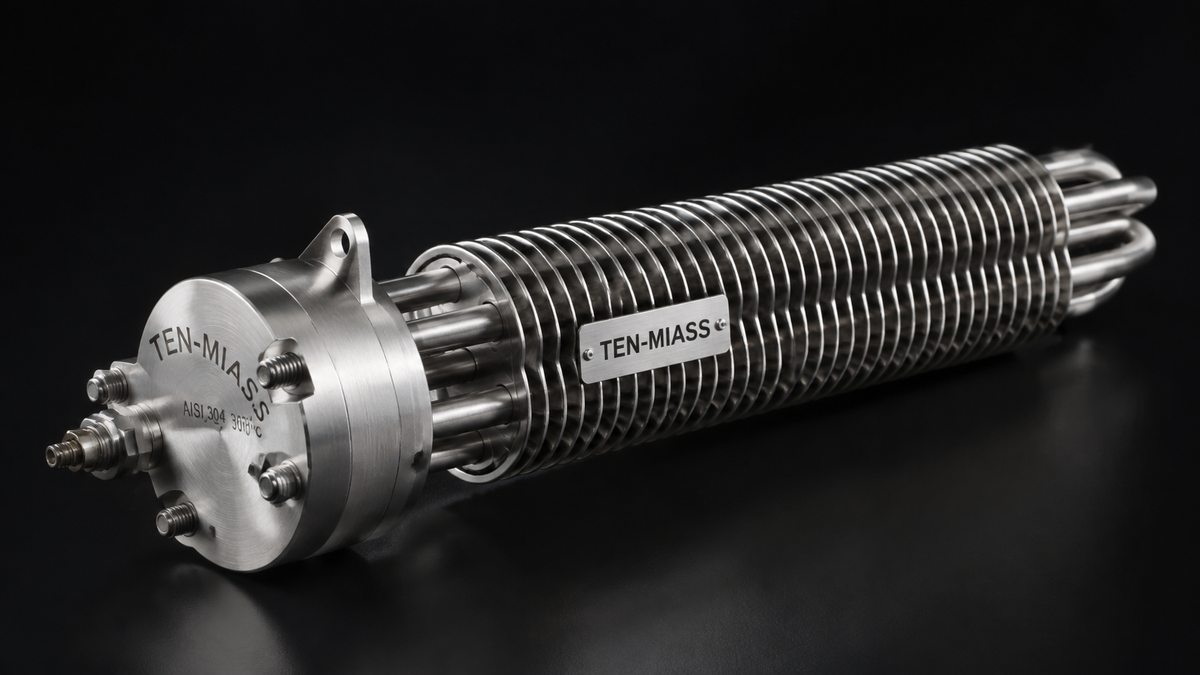

ТЭН трубчатый оребрённый из нержавеющей стали для пекарной печи, производство ТЭН-Миасс

Пекарня закупила новые ТЭНы из AISI 304 по совету поставщика. Через три месяца работы при 280°C один из элементов вышел из строя, второй начал давать запах при нагреве. Причина банальная: AISI 304 не предназначена для пищевого контакта при высоких температурах, а спиральная навивка внутри трубки оказалась недостаточно уплотнена для такого режима. Это не редкий случай, а типичная ошибка при заказе нагревателей для пищевого оборудования.

Какие ТЭНы нужны для печи до 300°C

Для пекарной печи с рабочей температурой камеры 200-300°C применяют три типа нагревательных элементов, в зависимости от конструкции:

Оребрённые (воздушные) ТЭНы — для нагрева воздуха в камере конвекцией. Алюминиевые или стальные ребра увеличивают площадь теплоотдачи в 3-5 раз по сравнению с гладкой трубкой.
Патронные ТЭНы — для контактного нагрева металлических плит пода или пресс-форм.
Прямые стержневые — в простых конструкциях с прямым пространством для монтажа.

При конвекционном нагреве (большинство промышленных пекарных печей) оребрённые ТЭНы дают наибольшую равномерность прогрева и скорость выхода на режим.

Параметры ТЭН для пекарной печи: таблица

Параметр	Типовой диапазон	Примечание
Мощность одного элемента	1-4 кВт	Зависит от объёма камеры и времени разогрева
Материал оболочки	12Х18Н10Т	Обязателен для пищевого производства
Максимальная температура оболочки	до 850°C	Запас по рабочей температуре более чем достаточен
Диаметр трубки	8, 10, 12, 16 мм	Определяет мощность и монтажные размеры
Тип оребрения	Алюминиевые ребра, шаг 3-5 мм	Для ТЭН до 250°C; при выше — стальное оребрение
Форма	Прямой, П-образный, U-образный, спираль	По чертежу заказчика
Напряжение	220 В / 380 В	Под конкретную сеть

Почему 12Х18Н10Т, а не AISI 304

Оба сплава внешне похожи, и продавцы иногда подают их как взаимозаменяемые. Разница принципиальная:

12Х18Н10Т содержит 0,5-0,8% титана. Именно титан стабилизирует сплав при длительном нагреве, предотвращает межкристаллитную коррозию при циклах нагрев-охлаждение.
AISI 304 не содержит титана. При многократном нагреве до 300°C и выше начинается сенсибилизация: карбиды хрома выпадают по границам зёрен, сталь теряет коррозионную стойкость.
Для пищевого оборудования ГОСТ и СанПиН фактически указывают на сплавы группы 12Х18Н10Т как допустимые для контакта с пищевыми средами при высоких температурах.

На практике это означает: AISI 304 в пекарной печи работает, пока ТЭН не перегревается. При температурах поверхности выше 400-450°C (что бывает при недостаточном обдуве или неправильной мощности) сталь начинает деградировать за 3-6 месяцев вместо расчётных 3-5 лет.

Расчёт мощности

Базовая формула для оценки суммарной мощности нагрева камеры:

Q = (m × c × ΔT) / t

Q — мощность (Вт)
m — масса нагреваемого тела (воздух + металл камеры, кг)
c — удельная теплоёмкость (воздух ≈ 1000 Дж/кг·К, сталь ≈ 500 Дж/кг·К)
ΔT — перепад температур (от комнатной до рабочей, °C)
t — желаемое время разогрева (секунды)

Пример расчёта для небольшой пекарной печи объёмом 60 л (металл камеры 15 кг, воздух 0,07 кг, разогрев от 20 до 250°C за 20 минут):

Металл: (15 × 500 × 230) / 1200 = 1438 Вт
Воздух: (0,07 × 1000 × 230) / 1200 = 13 Вт
Потери через стенки (×1,5 коэф.) ≈ 2200 Вт итого
Рекомендуется: 2-3 кВт минимум, лучше 4-6 кВт для быстрого выхода на режим

Для промышленных печей с камерой 300-600 л суммарная мощность обычно 9-18 кВт, распределённая по 4-8 элементам. Несколько элементов меньшей мощности дают более равномерный прогрев и позволяют ступенчато регулировать мощность.

Частые ошибки при заказе

Ошибка 1: заказывать по типоразмеру, а не по чертежу. У разных производителей печей расположение монтажных отверстий, форма изгиба и длина присоединительных концов разные. ТЭН «такого же диаметра» часто не встаёт на место.

Ошибка 2: не указывать напряжение сети. ТЭН на 380 В, включённый в сеть 220 В, выдаёт в 3 раза меньше мощности. При обратной ситуации сгорит за секунды.

Ошибка 3: брать «похожий» материал оболочки из наличия. Для пищевой печи 12Х18Н10Т не замена, а требование. При проверке Роспотребнадзора это может стать поводом для предписания.

Ошибка 4: заказывать оребрение из алюминия для температур выше 250°C. Алюминиевые ребра начинают деформироваться при длительном нагреве выше 250°C. Для печей с рабочей температурой 270-300°C нужно стальное оребрение.

Ошибка 5: не учитывать форму изгиба. Конструктивно ТЭН в печи должен вписываться в посадочное место без напряжений в трубке. Если форма не совпадает с оригиналом, при первом нагреве трубку может повести.

Что передать при заказе

Чтобы изготовить ТЭН точно под вашу печь, нужны следующие данные:

Чертёж или эскиз с размерами (длина рабочей части, расположение изгибов, длина выводных концов)
Диаметр трубки (8, 10, 12 или 16 мм)
Мощность и напряжение (например, 2 кВт / 220 В)
Материал оболочки (12Х18Н10Т для пищевых печей)
Тип оребрения (алюминий или сталь) и нужен ли вообще
Тип присоединения (просто выводы, резьба, фланец)
Количество штук

Если чертежа нет, можно прислать фото старого ТЭН с линейкой. По фото сделаем замеры и согласуем перед запуском в производство.

Часто задаваемые вопросы

Какой материал оболочки ТЭН подходит для печи для печенья?

Для пищевого производства обязателен материал 12Х18Н10Т (пищевая нержавеющая сталь). Углеродистая сталь и AISI 304 не сертифицированы для контакта с пищевыми средами и не выдерживают длительной работы при 300°C в условиях пекарни.

Какую мощность ТЭН нужно заказать для пекарной печи?

Расчёт по формуле Q = m * c * ΔT / t. На практике для камеры 60 л — 3-6 кВт суммарной мощности. Лучше распределить по 2-4 элементам для равномерного прогрева.

Нужно ли оребрение на ТЭН для печи?

Да, для воздушного нагрева оребрение увеличивает площадь теплоотдачи в 3-5 раз. Без ребёр ТЭН перегревается на поверхности, а тепловой поток в камеру снижается.

Можно ли заказать 1 штуку ТЭН по своему чертежу?

Да, минимальная партия у ТЭН-Миасс — 1 штука. Принимаем чертёж или фото с размерами. Срок изготовления — 7-14 рабочих дней.

Как долго делается ТЭН для пекарной печи под заказ?

7-14 рабочих дней с момента согласования чертежа и оплаты. Отгрузка через СДЭК или ПЭК по РФ, доставка в Казахстан тоже доступна.

Чем патронный ТЭН отличается от оребрённого для пекарной печи?

Патронный вставляется в металлический массив и передаёт тепло через контакт — для пода и плит. Оребрённый нагревает воздух через конвекцию — для прогрева камеры. В большинстве конвекционных пекарных печей используют оребрённые элементы.

Заказать ТЭН для пекарной печи

Производство по чертежу, минимальная партия 1 шт., материал 12Х18Н10Т в наличии. Срок 7-14 дней, отгрузка по РФ и Казахстану.
