ТЭН для печи 1500 Вт: сопротивление и расчёт прогрева

Сопротивление исправного ТЭНа 1500 Вт на 220 В - 32,3 Ом. По ГОСТ 13268-88 коридор допуска - 30,7-35,9 Ом. Для сушильного шкафа или небольшой печи такой нагреватель обычно делают прямым или спиральным, трубка 13 мм, развёрнутая длина около 1,84 м, крепление - шпильки или фланец. Дальше - откуда эти цифры и хватит ли 1500 Вт, чтобы реально прогреть вашу камеру.

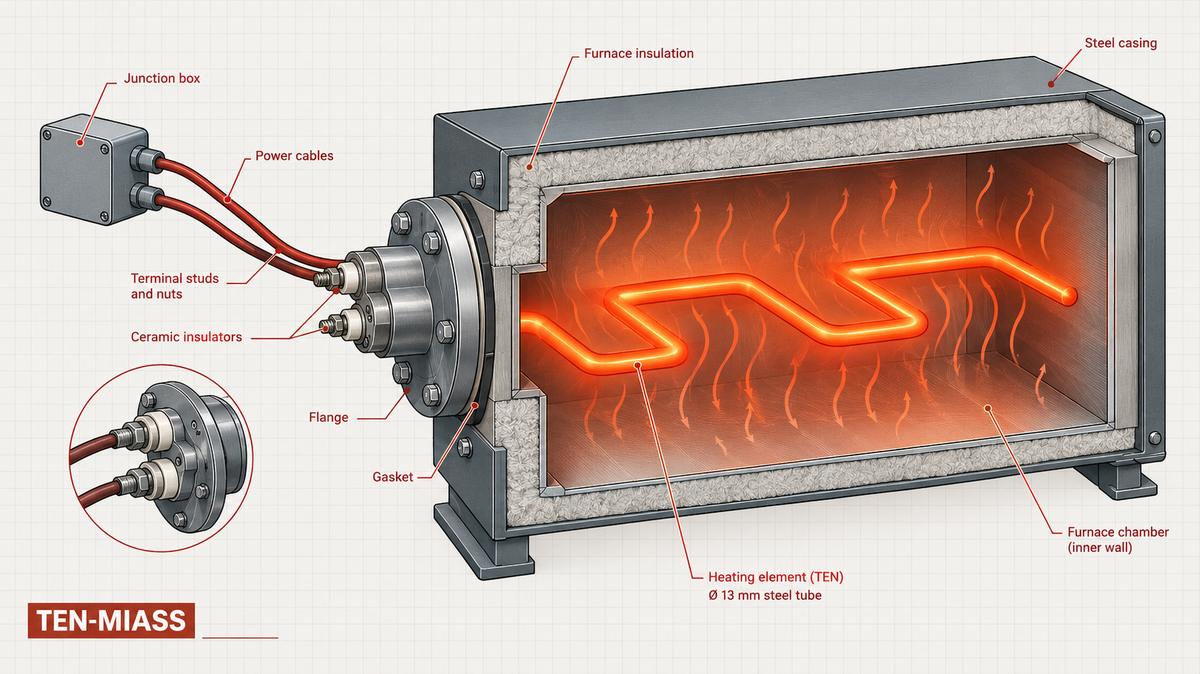

Прямой ТЭН 1500 Вт, вкрученный во фланец печи: трубка внутри камеры, контакты снаружи

Сколько Ом должно быть в ТЭНе на 1500 Вт

32,3 Ом - расчётное сопротивление холодного ТЭНа. Считается по закону Ома для мощности:

R = U² / P = 220² / 1500 = 48 400 / 1500 = 32,3 Ом

ГОСТ 13268-88 нормирует не сопротивление, а допуск по мощности: +5 % / −10 % от номинала. Для 1500 Вт это диапазон 1350-1575 Вт. Пересчитав через R = U²/P, получаем несимметричный коридор: при максимальной разрешённой мощности 1575 Вт сопротивление падает до 30,7 Ом, при минимальной 1350 Вт - растёт до 35,9 Ом. Итого рабочая норма - 30,7-35,9 Ом.

Какой ТЭН нужен для печи на 1500 Вт

Для закрытой камеры с естественной конвекцией подходит прямой или спиральный воздушный ТЭН из углеродистой стали, трубка 13 мм. Диаметр и длину даёт расчёт по ваттной нагрузке - сколько ватт снимается с 1 см² оболочки.

В закрытом объёме без обдува (сушильный шкаф, камера термообработки, печь отпуска) безопасная ваттная нагрузка - 1,5-2,2 Вт/см². При q = 2 Вт/см² площадь активной части:

S = P / q = 1500 / 2 = 750 см²

Площадь трубки S = π × d × L, отсюда при диаметре 13 мм развёрнутая (активная) длина:

L = S / (π × d) = 750 / (3,14 × 1,3) = 183,6 см ≈ 1,84 м

Линейная мощность получается около 820 Вт на метр трубки - умеренная цифра для воздуха, оболочка не перегреется. Почти два метра трубки не означают, что ТЭН в печи длинный: его сгибают в спираль или зигзаг, и в прямом виде он занимает 30-40 см установочной длины.

Материал оболочки для сухого воздуха до 400-450°C - углеродистая сталь (сталь 10), она дешевле нержавейки и этого температурного запаса достаточно. Нержавейку AISI 304 ставят, если в камере периодически конденсируется влага при остывании или есть агрессивные пары от обрабатываемого материала.

Как крепится ТЭН в печи

Небольшую мощность до 2 кВт чаще крепят через шпильки - трубку выводят сквозь отверстие в стенке камеры, фиксируют гайками, контакты и керамические изоляторы остаются снаружи, на холодной стороне. Это проще и дешевле фланцевого крепления.

Для многозонных печей и там, где нужна герметичность или быстрая замена без разборки стенки, ставят фланцевый ТЭН: трубка приварена или вставлена во фланец, прокладка рассчитана на рабочую температуру камеры. Разница в цене и сроке небольшая, выбор обычно диктует конструкция самой печи - мощность нагревателя здесь второстепенна.

Хватит ли 1500 Вт, чтобы прогреть камеру

Решает масса камеры, а объём воздуха внутри почти ничего не значит - это главная ошибка при самостоятельном расчёте. Воздух нагревается почти бесплатно, а металл и футеровка печи забирают основную энергию.

Возьмём типичный запрос: сушильный шкаф объёмом 120 л (0,12 м³), нужно прогреть камеру с 20°C до 200°C за 20 минут. Если считать только нагрев воздуха, с теплоёмкостью воздуха около 0,000335 кВт·ч/(м³·°C):

Q = V × ΔT × 0,000335 = 0,12 × 180 × 0,000335 ≈ 0,0072 кВт·ч → P ≈ 21,7 Вт

21,7 Вт на камеру - цифра, которая обманывает. Реальная нагрузка - это стенки и футеровка, которые тоже нужно прогреть до рабочей температуры. Для той же камеры со стальной обшивкой 15 кг и слоем изоляции 5 кг:

Q = (15 × 0,46 + 5 × 0,84) / 3600 × 180 ≈ 0,555 кВт·ч

При полезной мощности ТЭНа около 1,2 кВт (с учётом потерь через стенки во время разогрева) время прогрева - 0,555 / 1,2 ≈ 0,46 ч, то есть около 28 минут. Это уже близко к реальному запросу, и 1500 Вт для такого шкафа достаточно.

Где применяется ТЭН 1500 Вт

• Сушильные шкафы малого и среднего объёма - лабораторные и цеховые
• Камеры термообработки небольших деталей
• Печи отпуска инструмента с несколькими зонами нагрева
• Одна из нескольких зон в многозонной промышленной печи
• Запасной нагреватель вместо вышедшей из строя секции в существующей печи

При замене сгоревшего элемента важно смотреть не только на мощность старого ТЭНа, но и на разводку спирали - подробнее в статье про спиральные ТЭН и про общий подбор материалов в статье ТЭНы для электрических печей.

Что прислать для расчёта

• Тип печи или камеры и её внутренний объём
• Рабочая температура и желаемое время прогрева
• Напряжение питания - 220 или 380 В, количество фаз
• Способ крепления - шпильки или фланец, диаметр установочного отверстия
• Фото или чертёж старого ТЭНа, если нужна прямая замена
• Материал обшивки и приблизительная масса камеры, если считаете прогрев с нуля
