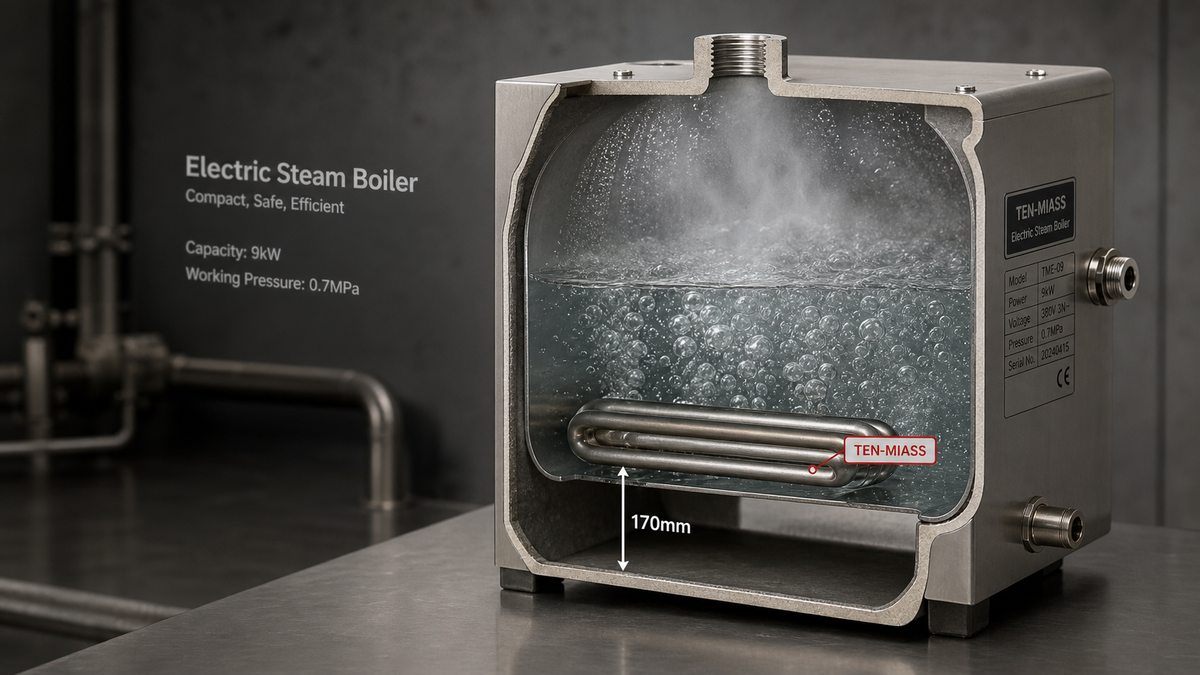

Что такое глубина бойлера
Термин «глубина бойлера» в контексте парогенераторов — это расстояние от опорного торца резьбового штуцера до дна нагревательной камеры. Не от фланца, не от корпуса снаружи — именно от точки, где ТЭН упирается в посадочное место.
Почему это важно? ТЭН вворачивается в штуцер, и активная часть уходит внутрь. При глубине 17 см ёмкость вмещает трубку максимум 155–160 мм по активной зоне. Если взять длиннее — трубка касается дна. Если взять короче нужного — часть объёма воды не нагревается, КПД падает и растёт риск перегрева оголённого участка.
Как правильно измерить глубину бойлера
Берёте металлическую линейку или штангенциркуль. Вставляете в открытый штуцер вертикально до упора в дно. Отмечаете точку, где линейка выходит из штуцера на уровне опорного буртика. Это и есть рабочая глубина.
Частая ошибка — мерить от верхней кромки резьбы. Это даст завышенный результат на 10–20 мм в зависимости от длины резьбовой части штуцера.
Расчёт длины активной зоны ТЭН
Формула простая: длина активной зоны = глубина бойлера − зазор.
Зазор берут 10–15 мм. Для стационарных парогенераторов с нежёсткой рамой — 15 мм, для жёстко закреплённых котлов с хорошим монтажом — можно 10 мм.
При вашей глубине 170 мм:
— минимальный зазор 10 мм → активная зона 160 мм
— рекомендуемый зазор 15 мм → активная зона 155 мм
Мы изготавливаем с шагом 5 мм. Если нужно точно 157 мм — сделаем 157.
Почему нельзя игнорировать зазор
При нагреве металл расширяется. Трубка ТЭН диаметром 10 мм из AISI 304 при нагреве со стартовой 20 °С до рабочих 130–150 °С удлиняется примерно на 1,2–1,5 мм на каждые 100 мм длины. На 155 мм это около 2 мм.
Если зазора нет, трубка упирается в дно. При последующем охлаждении она «тянет» сварной шов у штуцера. После нескольких циклов нагрев-охлаждение в точке контакта появляется трещина, через которую внутрь уходит конденсат — и ТЭН пробивает на корпус.
Мощность ТЭН для парогенераторов с бойлером 170 мм
Компактные ёмкости с глубиной 170 мм обычно имеют объём 0,3–2,5 литра. Мощность подбирают под нужную скорость нагрева и интенсивность парообразования.
| Объём камеры, л | Типичная мощность, кВт | Время нагрева до пара, мин | Применение |
|---|---|---|---|
| 0,3–0,5 | 1,5 | 4–7 | Парогенераторы для утюгов, дезинфекция |
| 0,5–1,0 | 2,0 | 5–8 | Пищевые паровые шкафы, медтехника |
| 1,0–1,5 | 2,5–3,0 | 6–10 | Промышленные стерилизаторы, прачечные |
| 1,5–2,5 | 3,0–4,0 | 8–14 | Технологические котлы, парообработка |
Если агрегат работает в непрерывном режиме (пар расходуется постоянно), мощность берут по расходу пара, а не по объёму воды. На 1 кг пара в час нужно около 0,7 кВт тепловой мощности.
Материал оболочки: почему AISI 304
Для воды и пара оболочка из AISI 304 (аналог 08Х18Н10 по ГОСТ) — стандартный выбор. Держит температуры до 400 °С, не корродирует в водной среде при pH 6–8, устойчива к конденсату.
Углеродистую сталь (сталь 10) в парогенераторах не применяем: даже обескислороженная вода при 90–130 °С её разъедает за 1–2 сезона. Ржавчина оседает на дно камеры, забивает форсунки, дает рыжий осадок в паре.
Для пищевых производств, где пар контактирует с продуктом, берём цельнотянутую трубку 12Х18Н10Т — она допущена для контакта с пищевыми средами.
316L и Incoloy — только под агрессивную химию (хлориды, кислоты). Для обычного технологического пара это избыточно и вдвое дороже.
Диаметр трубки и форма ТЭН
Для парогенераторных камер с узкой горловиной или штуцером G1/2 чаще используют трубку 8–10 мм в диаметре. При G3/4 или G1 можно ставить 12–14 мм — это увеличивает поверхность нагрева и снижает удельную нагрузку, ТЭН служит дольше.
Форма: прямолинейная трубка или U-образная (если нужно разместить большую поверхность в ограниченной глубине). При глубине 170 мм обе формы реализуемы.
Что указать при заказе
Список минимальных данных для расчёта:
- Глубина бойлера — 170 мм (у вас уже есть)
- Диаметр и тип резьбы штуцера: G1/2, G3/4, G1, M18×1,5 и т.п.
- Напряжение питания: 220 В однофазное или 380 В трёхфазное
- Мощность в кВт — или объём камеры и нужная скорость нагрева
- Диаметр трубки ТЭН (если есть ограничение по горловине)
- Среда: обычная техническая вода, деминерализованная, пищевая — материал выбираем под это
Если есть старый ТЭН — сфотографируйте его рядом с линейкой и пришлите в WhatsApp. Это быстрее любых описаний.
Типичные ошибки при заказе
Первая: путают общую длину ТЭН с активной зоной. Общая длина включает резьбовую часть штуцера и выводы — она всегда больше активной на 40–80 мм. При заказе указывайте именно активную зону или глубину бойлера — остальное рассчитаем.
Вторая: берут мощность «с запасом» и сжигают ТЭН за месяц. В малообъёмных камерах (до 0,5 л) ТЭН мощностью 4 кВт работает почти вхолостую — вода испаряется быстрее, чем поступает, трубка перегревается на воздухе. Ставьте мощность под реальный объём.
Третья: заказывают материал по принципу «нержавейка». AISI 304 и 316L — разные стали с разными ценами. Для пара нужна 304, для агрессивной химии — 316L. Не надо платить вдвое, если среда обычная.
Нужен ТЭН для парогенератора с глубиной 17 см?
Изготовим с нужной длиной активной зоны под вашу ёмкость. AISI 304, от 1 штуки, срок 7–14 дней.
