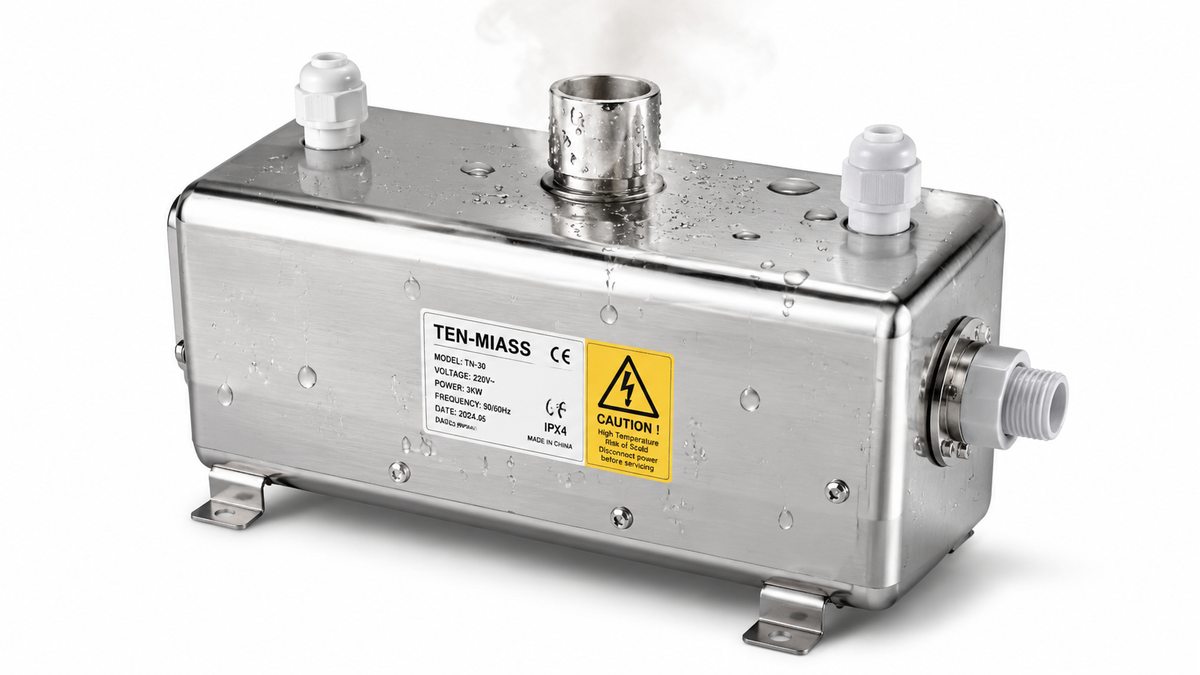

ТЭН для парогенератора душевой кабины 220В 3кВт
3 кВт на 220 В — это 13,6 А и удельная мощность трубки 5–8 Вт/см². В компактном котле объёмом 0,5–2 литра такой нагреватель работает практически всухую. Отсюда и ресурс: оригинальный ТЭН в популярных кабинах служит 2–4 года, после чего перегорает. Разберём, почему это происходит и как правильно подобрать замену.
Почему горят оригинальные ТЭНы
Парогенератор душевой кабины — не бойлер. В бойлере нагреватель погружён в 50–100 литров воды, теплоотвод стабильный. В паровом котле воды 0,5–2 литра, и нагреватель работает в режиме, близком к «всухую».
Две главные причины выхода из строя:
- Накипь. Паровой котёл — это дистиллятор наоборот: вся жёсткость водопроводной воды остаётся внутри. Слой накипи 1 мм поднимает температуру нихромовой нити примерно на 100–150 °C сверх нормы. При удельной мощности 6–8 Вт/см² трубка перегревается и перегорает.
- Работа всухую. Датчик уровня воды — поплавковый или кондуктометрический. Если он засорился или отказал, котёл продолжает греть без воды. Через 3–5 минут ТЭН перегорает насквозь.
Дешёвые «совместимые» ТЭНы из Китая часто изготовлены из AISI 304 вместо 316. Разница в хлоридостойкости: 316 выдерживает до 200–300 мг/л хлоридов, 304 — до 50–80 мг/л. Обычная городская вода легко укладывается в диапазон, убивающий 304-ю.
Параметры для подбора замены
Чтобы заказать аналог, нужно замерить старый ТЭН или установочное место в котле:
| Параметр | Где смотреть | Типичные значения |
|---|---|---|
| Полная длина L | от конца трубки до верха резьбы/фланца | 120–250 мм |
| Активная длина La | часть трубки внутри котла | 80–200 мм |
| Диаметр трубки d | штангенциркулем по трубке | 6,5 / 8 мм |
| Тип крепления | резьба или фланец | G3/8", G1/2", фланец 4 болта |
| Расстояние между клеммами | от центра до центра штырей | 40–70 мм |
| Мощность | бирка на ТЭНе или паспорт кабины | 3 кВт |
Если старый ТЭН сгорел и деформировался — снимите фото установочного места в котле: видно размеры отверстия, тип крепления, длину рабочей зоны. Этого достаточно для расчёта.
Почему мощность нельзя менять
Логика простая: в маленьком котле 0,5–2 литра нагреватель вышел на рабочую температуру за 30–90 секунд. Датчик температуры и датчик уровня откалиброваны под конкретную мощность.
Поставите ТЭН мощностью 4 кВт вместо 3 кВт — термостат не успеет сработать, датчик уровня перегреется и выйдет из строя. Поставите 2 кВт — пар пойдёт через 5 минут вместо 90 секунд, и при минимальном уровне воды нагреватель уйдёт в перегрев из-за слабого теплоотвода.
Материал: AISI 316 против 304
316 — это молибденсодержащая нержавейка. Молибден (2–3%) делает её устойчивой к питтинговой коррозии в присутствии хлоридов. Для паровых котлей с их концентрированной минерализованной водой — принципиальная разница.
В ТЭН-Миасс для парогенераторов используем трубку из нержавейки AISI 316 диаметром 6,5–8 мм. Наполнитель — периклаз МО-96, нихромовая нить сечением под расчётную мощность. Срок изготовления — 7–14 рабочих дней от получения образца или чертежа.
