ТЭН для парогенератора 3,5 кВт: производство по чертежу заказчика
У ТЭНа парогенератора 3,5 кВт ваттная нагрузка в кипящей воде и в пустом баке отличается в 3,6 раза: 9 Вт/см² против допустимых 2–2,5 Вт/см² на пару и воздухе. Это и объясняет, почему элемент, который три года грел без проблем, может прогореть за один цикл без воды. Дальше: расчёт, материал, типичные поломки и что прислать, чтобы изготовили точную замену.

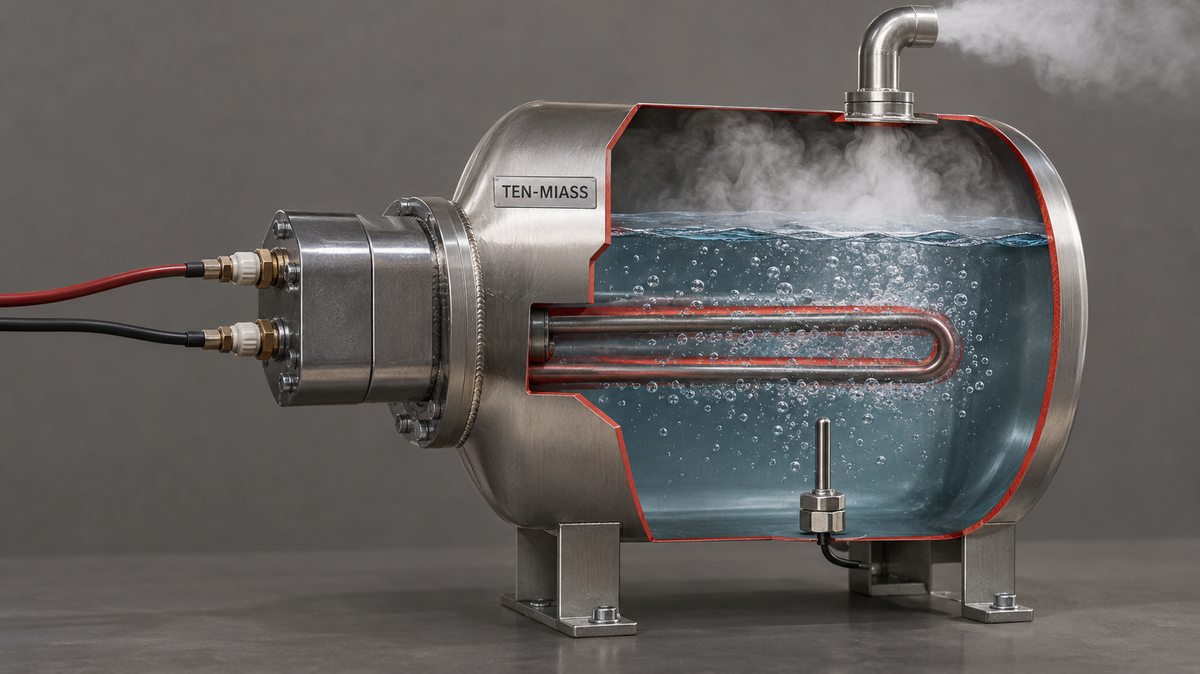

Схема: нагревательная трубка целиком под водой, клеммы и датчик уровня - на сухой стороне корпуса
Почему под парогенератор не берут ТЭН «с полки»
Парогенератор на 3,5 кВт - небольшой бак на 3-4 литра рабочего объёма, в который нагреватель должен уложиться по изогнутой форме: прямая трубка такой длины туда не влезет. Корпус парогенератора бывает нержавеющим, пластиковым или комбинированным, посадочное место под фланец или резьбу у каждого производителя своё. Поэтому замену делают по размерам конкретного бака: активная длина, диаметр трубки, расстояние до клемм, форма изгиба.
Вторая причина: режим работы отличается от простого водонагревателя. В парогенераторе элемент то работает в кипящей воде, то на короткое время остаётся частично открытым, когда уровень падает перед очередной подачей воды. Конструкция должна держать оба режима без перегрузки.
Расчёт ваттной нагрузки: вода и пар - разные истории
Для примера: ТЭН нержавейка AISI 304, диаметр трубки 13 мм, активная длина 950 мм, мощность 3,5 кВт. Площадь рабочей поверхности:
S = π × 1,3 см × 95 см = 388 см²
Ваттная нагрузка в воде: q = 3500 / 388 = 9,02 Вт/см². По ГОСТ 13268-88 для воды в баке с активным кипением допустимо 8-12 Вт/см², элемент работает в норме, запас есть.
Теперь та же геометрия, но без воды: элемент окружён паром или воздухом. Допустимая нагрузка для пара - 2,0-2,5 Вт/см². Фактическая нагрузка при той же мощности остаётся 9,02 Вт/см², это выше предела в 3,6 раза. Чтобы та же трубка безопасно работала на сухую, активную длину пришлось бы растянуть минимум до 3,4 м. Очевидно, в бак парогенератора такая длина не поместится. Вывод простой: конструкция ТЭНа рассчитана на постоянный контакт с водой.
Сухой ход - главная причина сгоревших ТЭНов в парогенераторах
По опыту замен: чаще всего в ремонт попадает вполне исправный по возрасту элемент, который один раз поработал без воды. Механизм почти всегда один:
| Что видно / что происходит | Вероятная причина | Что делать |
|---|---|---|
| Парогенератор долго не выходит на пар | Накипь на ТЭНе снижает теплопередачу | Дескейлинг лимонной кислотой; при плотном налёте - замена |
| Защита сухого хода срабатывает регулярно | Засорился клапан подачи воды или датчик уровня | Чистка или замена клапана и датчика, защиту не отключать |
| Трубка ТЭНа вздулась или лопнула на одном участке | Кратковременная работа без воды (сухой ход) | Замена ТЭНа + проверка датчика уровня до повторного включения |
| Автомат выбивает при включении | Пробой изоляции из-за накипи или коррозии оболочки | Замена ТЭНа, проверка сопротивления изоляции мегаомметром |
| Мощность упала, нагрев стал медленнее | Частичное выгорание спирали, часть витков не работает | Замер сопротивления; если выходит за коридор ГОСТ - замена |
Типичная ошибка: заказать точную копию сгоревшего ТЭНа и поставить её в тот же бак без проверки причины. Если датчик уровня так и не чистили или защита была отключена предыдущим мастером «чтобы не мешала», новый элемент повторит поломку за один рабочий цикл. Защита от сухого хода - обязательное условие ресурса нагревателя в парогенераторе, а не опциональная деталь.
Сколько мощности нужно на самом деле
Мощность для разогрева воды считается по формуле:
P = 0,00116 × V × ΔT / t, где V - объём в литрах, ΔT - разница температур, t - время в часах.
Для бака на 4 литра с нагревом от 15 до 100 °C за 8 минут (0,133 ч):
P = 0,00116 × 4 × 85 / 0,133 ≈ 2,96 кВт
То есть около 3 кВт уходит только на то, чтобы довести воду до кипения за приемлемое время. Запас до 3,5 кВт берут на теплопотери корпуса, непрогретые холодные концы трубки и на то, чтобы после выхода на режим парогенератор стабильно подавал пар.
Материал оболочки и сопротивление
По умолчанию для контакта с водой и паром берут нержавеющую сталь AISI 304 (08Х18Н10). Если в парогенератор периодически добавляют ароматические масла для хаммама или душевой кабины, среда становится агрессивнее: масла разлагаются при нагреве и ведут себя иначе, чем обычная вода. В этом случае оболочку делаем из титан-стабилизированной 08Х18Н10Т (AISI 321), она устойчивее к таким добавкам. Подробнее разница сталей разобрана в статье AISI 304 vs 321 vs 316 для разных сред.
Сопротивление нового ТЭНа 3,5 кВт на 220 В считается по формуле R = U²/P:
R = 220² / 3500 = 48400 / 3500 = 13,83 Ом
Допуск ГОСТ 13268-88 по мощности +5/−10% даёт коридор мощности 3150–3675 Вт, а через R = U²/P - коридор сопротивления 13,2-15,4 Ом. Если мультиметр показывает значение за пределами этого коридора, элемент частично неисправен. Подробный разбор именно для парогенераторов - в статье какое сопротивление должно быть у ТЭНа парогенератора.
Отдельный момент: ток. При 3,5 кВт на 220 В он составляет 3500 / 220 ≈ 15,9 А. Это близко к пределу обычной бытовой розетки на 16 А, поэтому парогенератор такой мощности разумно подключать на отдельный автомат от 20 А и проводом сечением не менее 2,5 мм², отдельно от прочей техники.
Что прислать, чтобы изготовили точную замену
- Фото или чертёж старого ТЭНа, желательно с линейкой рядом с трубкой
- Активную длину (ту часть, что была в воде) и диаметр трубки
- Напряжение и мощность с шильдика самого ТЭНа, не бака целиком
- Тип фланца или резьбы и расстояние между клеммами
- Чем греете: обычная вода, вода с антинакипином или ароматическими маслами (от этого зависит материал оболочки)
- Стоит ли датчик уровня или термостат сухого хода и в каком месте он закреплён
Нужен ТЭН для парогенератора по вашим размерам?
Изготовим по фото или чертежу, минимальная партия - 1 шт. Срок 7–14 рабочих дней, отправка СДЭК/ПЭК по РФ и в Казахстан.
