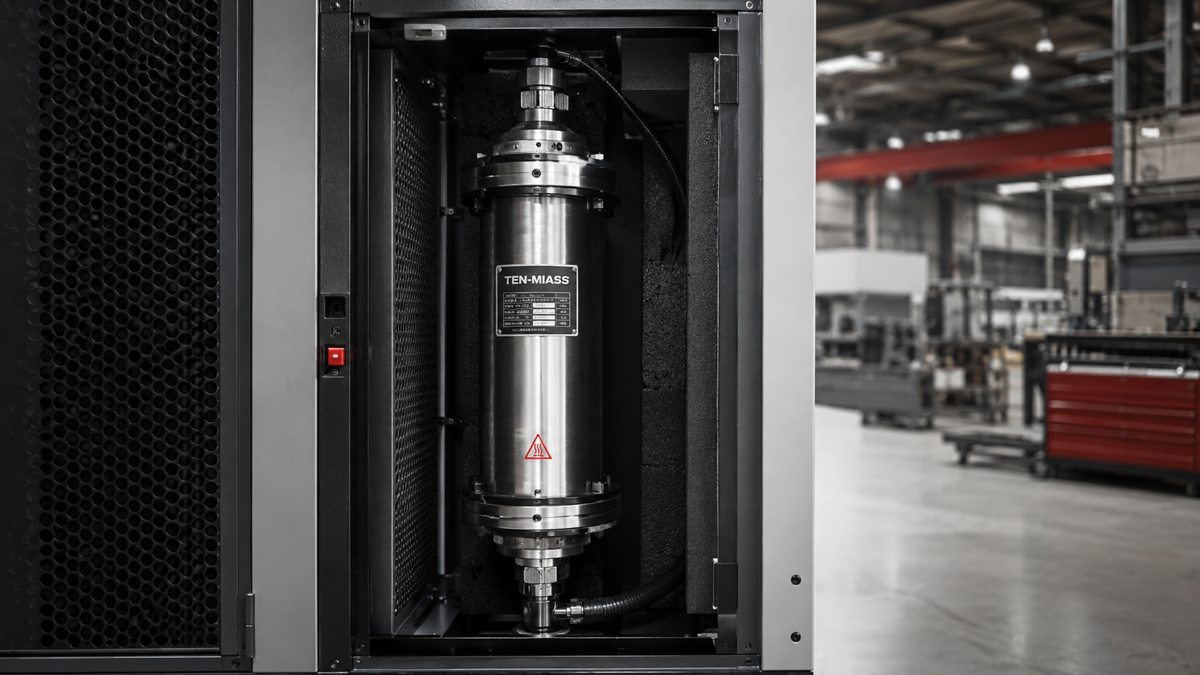

ТЭН для осушителя воздуха азотной станции - предподготовка

На азотной станции адсорбент в колонне живёт ровно столько, сколько ему дают хорошо высохнуть. Без регенерации - силикагель или цеолит насыщается влагой за 4-8 часов и перестаёт работать. Нагревательный элемент в осушителе - это и есть то, что делает регенерацию возможной.

Заявки на замену таких ТЭН приходят к нам примерно раз в квартал. Типичная ситуация: производитель осушителя иностранный, запчасти не возят, а нагревательный элемент перегорел или потрескалась трубка. Иногда просто нет шильдика с параметрами. Ниже - что нужно знать, чтобы подобрать или сделать замену правильно.

Что происходит в осушителе с точки зрения нагрева

Адсорбционный осушитель работает на двух колоннах попеременно: одна адсорбирует влагу из сжатого воздуха, вторая в это время регенерируется - нагревается до 120-200°C и продувается горячим воздухом или азотом, который уносит накопленную воду.

ТЭН стоит в патроне внутри колонны или снаружи корпуса в теплообменном блоке - зависит от конструкции. В первом варианте нагреватель работает в прямом контакте с адсорбентом или в потоке регенерирующего газа. Во втором - нагревает поток газа перед подачей в колонну.

Материал трубки - как выбирать

Среда в осушителе воздуха выглядит безобидной - сухой воздух, 120-200°C. Но есть нюансы:

Для большинства азотных станций с нормальной предподготовкой (фильтр + сепаратор перед осушителем) подходит AISI 304. Сталь 10 - только если уверены, что конденсата нет совсем.

Если воздух идёт с компрессорным маслом и фильтрация слабая - это ускоряет деградацию наполнителя ТЭН через пористую трубку. В таких случаях лучше переходить на нержавейку с более плотной обжимкой торцов.

Типы ТЭН для осушителей

Патронный ТЭН

Самый распространённый вариант. Прямая трубка диаметром 8-16 мм, длиной 150-800 мм. Крепление - резьбовой штуцер на одном конце (G1/2, G3/4, G1) или с обеих сторон. Устанавливается в корпус через резьбовое отверстие, прижимается накидной гайкой или контргайкой.

Преимущество - простая замена без сварки. Вывернул - вкрутил новый. Именно такую конструкцию чаще всего ставят на малых и средних осушителях производительностью до 500 нм³/ч.

Трубчатый ТЭН с фланцем

На больших осушителях - фланцевое присоединение. ТЭН вваривается в фланцевую плиту или крепится через уплотнение. Конфигурация трубок - прямая, U-образная или спиральная. Мощность на одном фланце - от 3 до 100 кВт.

Здесь уже нужен чертёж или точный замер расположения трубок: межцентровое расстояние, количество трубок, их длина и диаметр.

Оребрённый ТЭН

Если ТЭН нагревает газовый поток не в прямом контакте, а через теплообменник - ставят оребрённый элемент. Рёбра увеличивают площадь теплоотдачи в 3-5 раз по сравнению с гладкой трубкой. Это критично для воздуха и газа: они плохо берут тепло с гладкой поверхности.

Шаг рёбер - 3-10 мм, материал рёбер - алюминий или нержавеющая сталь в зависимости от температуры.

Расчёт мощности

Два способа найти нужную мощность:

По шильдику. Если на осушителе есть табличка с параметрами нагревателя - берём напряжение и ток (или ватты напрямую). Мощность P = U × I. Например, 220В × 9А = 1980 Вт, берём 2 кВт.

По адсорбенту. Если шильдика нет или нужно пересчитать под другой режим:

• Масса адсорбента в колонне (кг) - по техпаспорту или взвешиванием
• Теплоёмкость: силикагель ~0.9 кДж/(кг·К), цеолит ~0.8 кДж/(кг·К)
• Перепад температуры: от 20°C до температуры регенерации
• Время нагрева: обычно 30-60 минут

Пример: 5 кг силикагеля, нагрев с 20 до 150°C (130°C перепад), за 45 мин:

Q = 5 × 0.9 × 130 = 585 кДж. Мощность = 585 / (45×60) = 0.22 кВт.

Плюс потери через корпус и нагрев самой колонны - на практике коэффициент 3-5. Итого: 0.22 × 4 = ~0.9 кВт. Берём ТЭН 1 кВт.

Предподготовка воздуха: почему это важно для ТЭН

Азотная станция - это не просто мембранный или PSA-генератор. Перед ним стоит цепочка: компрессор - охладитель - сепаратор - фильтр - осушитель - фильтр тонкой очистки. ТЭН работает именно в осушителе, и его ресурс напрямую зависит от того, что приходит на вход.

Если маслоотделитель перед осушителем не справляется - масляные пары попадают в колонну. При температуре регенерации 150-200°C масло полимеризуется на адсорбенте и на поверхности ТЭН. На трубке образуется нагар, который ухудшает теплоотдачу и локально перегревает нихромовую спираль внутри. Это одна из частых причин преждевременного выхода ТЭН из строя.

Вторая причина - конденсат. Если осушитель пропускает жидкую воду (неправильно настроен или переполнен), ТЭН работает с резкими тепловыми ударами. Холодная вода попадает на раскалённую трубку - трескается трубка или отслаивается торцевое уплотнение.

Нормальная предподготовка под осушитель - это:

• Сепаратор с автосливом после компрессора
• Коалесцентный фильтр 1 мкм перед осушителем
• Адсорбционный предфильтр от масляных паров (если масляный компрессор)
• Правильно выставленное время цикла регенерации

Без этого даже хороший ТЭН из AISI 304 не даст проектного ресурса.

Параметры для заказа

Чтобы изготовить ТЭН под ваш осушитель, нужно передать:

Если образец есть на руках - пришлите фото и промеры. Если есть чертёж - пришлите чертёж. Если нет ни того ни другого - опишите осушитель, марку и производительность. По совокупности данных подберём или рассчитаем.

Типичные конфигурации, которые мы делаем

Цифры ориентировочные - всё зависит от конкретного адсорбента, времени цикла и конструкции осушителя. Иногда производитель закладывает двукратный запас по мощности, иногда экономит. Видели осушители, где ТЭН на 3 кВт стоял вместо расчётных 1.2 кВт - просто потому что так было проще встроить.

Сроки и доставка

Изготовление - 7-14 рабочих дней. Срок зависит от конфигурации: стандартный патронный ТЭН из AISI 304 с резьбой G3/4 делаем за 7 дней. Фланцевый блок с несколькими трубками или нестандартный диаметр - ближе к 14.

Доставка по России - СДЭК и ПЭК, до терминала или до двери. Казахстан - тоже работаем, по согласованию. Минималка - 1 штука.

Если осушитель стоит, а ТЭН нужен срочно - позвоните, уточним реальные сроки по наличию материала и загрузке производства.
