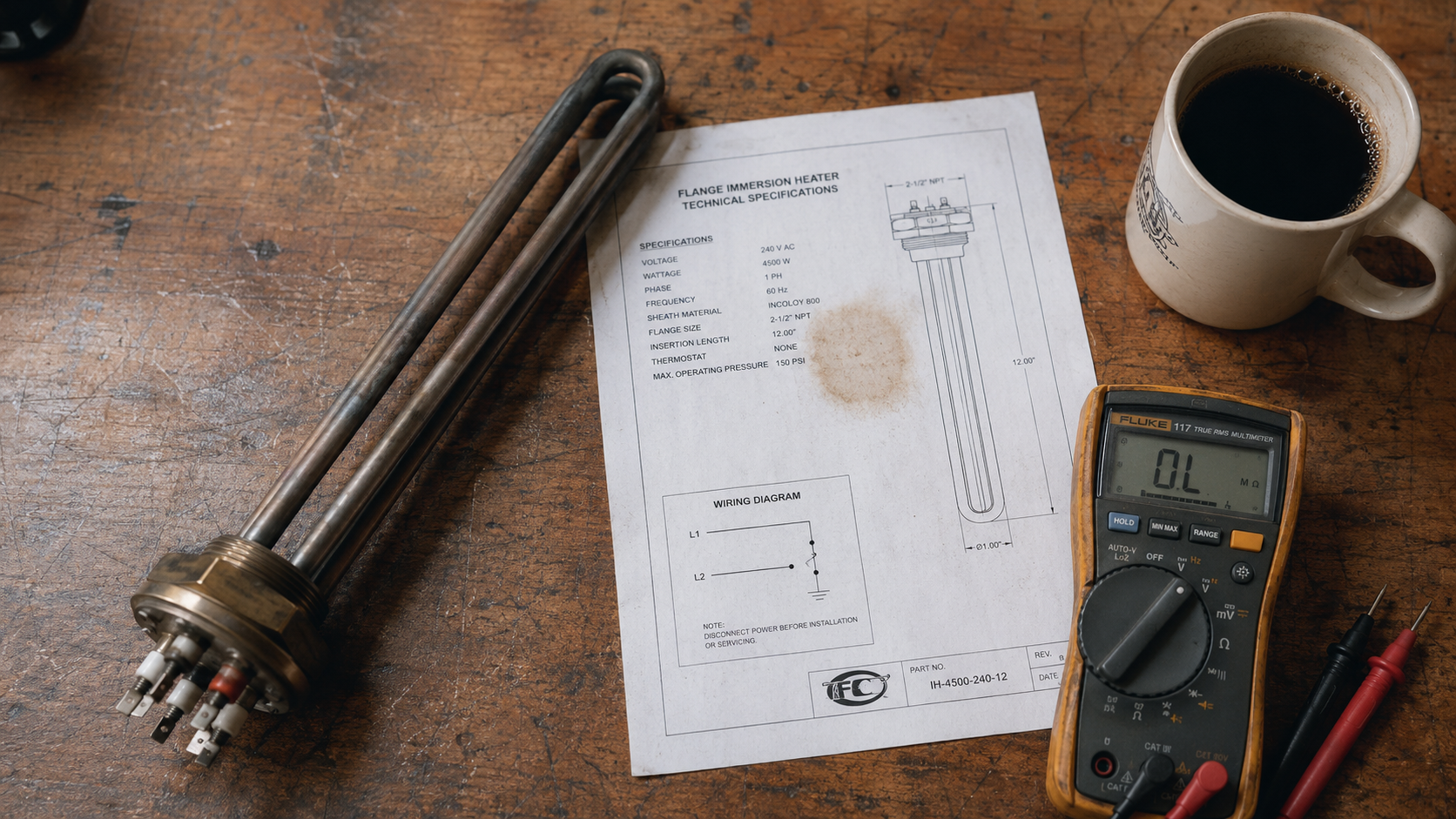

ТЭН для оборудования общепита: фритюрницы, мармиты, котлы — критерии выбора и расчёт

При проектировании или модернизации теплового оборудования для столовых, ресторанов и цехов пищевых производств главный вопрос — не «какой ТЭН купить», а «какой ТЭН обеспечит заданную производительность при работе в масле, бульоне или соусе». Фритюрница, мармит или варочный котёл — каждый аппарат диктует свою среду, температуру и режим включения. Разберём инженерные критерии подбора.

Среда эксплуатации: масло, вода, пар

Для оборудования общепита характерны три типа сред:

• Масло (фритюрницы) — рабочая температура 160–190 °C, возможны кратковременные пики до 220 °C. Корпус ТЭНа — обязательно AISI 321 (08Х18Н10Т) или AISI 316 (10Х17Н13М2) из-за термоокислительного воздействия. Удельная поверхностная мощность — не более 5–7 Вт/см², иначе масло начинает чадить и коксоваться на трубке.
• Вода и бульоны (мармиты, котлы) — до 100 °C, среда слабокислая (pH 5–7). Достаточно AISI 304 (08Х18Н10). Удельная мощность — до 12–15 Вт/см² при принудительной циркуляции.
• Парогенераторы (пароварочные аппараты) — чистая вода, высокая скорость парообразования. Здесь критичен запас по длине надводной части (сухой ход исключается) и точный расчёт диаметра трубки.

Формула подбора мощности: от объёма к нагреву

Базовое уравнение для расчёта времени нагрева:

P = (c × m × ΔT) / (t × η)

где c — теплоёмкость среды (вода 4,18 кДж/кг·°C, масло 1,8–2,1 кДж/кг·°C), m — масса среды, ΔT — разница температур, t — время нагрева, η — КПД (0,85–0,95 для погружных ТЭНов).

Пример: фритюрница на 20 л масла (плотность 0,9 кг/л) должна нагреться с 20 °C до 180 °C за 40 минут. Масса — 18 кг. ΔT = 160 °C. η ≈ 0,9.

P = (2,0 × 18 × 160) / (40 × 60 × 0,9) ≈ 2,67 кВт

На практике закладывают запас 15–20%, то есть 3,0–3,2 кВт. Для трёхфазной сети 380 В (звезда) сопротивление на одну ветвь:

R_ветвь = (380²) / (3200 / 3) ≈ 135 Ом

Это значение должно укладываться в допуск ГОСТ 13268-88: +5/−10% по мощности, что даёт асимметричный допуск по сопротивлению от −4 до +11%.

Конструктивные особенности: штуцер, фланец, блок

Для общепита характерны два типа исполнения:

Блок-ТЭН — 3–6 U-образных петель в одном шестигранном фланце. Это позволяет равномерно распределить мощность по объёму и уменьшить количество вводов в корпус. Для фритюрниц блоки выполняют из AISI 321 (08Х18Н10Т) с увеличенной толщиной стенки трубки — 1,2–1,5 мм вместо стандартных 0,8–1,0 мм.

Расчётный пример: замена серийного ТЭНа на заказной

Серийный блок-ТЭН для фритюрницы на 4 кВт (380 В, 3 фазы) имеет длину активной части 450 мм. Задача: установить его в бак глубиной 380 мм — длина не влезает. Варианты:

• Уменьшить межцентровое расстояние петель (сужение U-образного изгиба) — не всегда возможно из-за минимального радиуса гиба (3–4 диаметра трубки).
• Увеличить диаметр трубки (с 8 до 10 мм) — снизит удельную мощность, но потребует пересчёта фланца.
• Заказать ТЭН по размерам: длина 380 мм, мощность 4 кВт, материал AISI 321 (08Х18Н10Т). При этом удельная мощность вырастет до ~9 Вт/см² — это допустимо для масла при циркуляции, но для стоячей среды потребуется уменьшить мощность до 3,2 кВт.

Итог: изготовление по техзаданию даёт точное совпадение геометрии и режима, тогда как серийный образец либо не влезает, либо работает на пределе по температуре.

Критерии надёжности: контакты, взрывозащита, термопары

Для пищевого оборудования критичны три узла:

• Контакты выводов — латунный фланец с никелированными шпильками M4–M6. При токе более 16 А на фазу (3,2 кВт при 230 В) рекомендуется использовать клеммную коробку IP54, а не открытые контакты.
• Взрывозащита — если оборудование установлено в зоне с возможной загазованностью (например, цех с газовыми плитами), ТЭН должен иметь маркировку Ex-d II T3. Для общепита это редкость, но для комбинатов питания с газовыми линиями — обязательно.
• Термопара — для точного регулирования температуры масла (не выше 190 °C) в блок-ТЭН часто встраивают термопару типа K (хромель-алюмель) в гильзе из AISI 316 (10Х17Н13М2).

Часто задаваемые вопросы

Для оборудования общепита нет универсального ТЭНа — каждый аппарат требует расчёта под среду, мощность и геометрию бака. Если серийный образец не вписывается в габариты или не обеспечивает нужную температуру — проще заказать изготовление по чертежу, чем дорабатывать корпус. На производстве ТЭН-Миасс (г. Миасс) изготавливают ТЭНы для фритюрниц, мармитов и котлов по размерам заказчика, от 1 штуки, с подбором материала под среду.
