ТЭН для обдува: как выбрать и заменить
На производстве в Уфе вышел из строя нагревательный блок воздушной завесы. Оборудование импортное, запчастей нет, поставщик закрылся. Замерили старый ТЭН, сфотографировали, прислали данные. Через 10 рабочих дней получили замену. Вот типичная история о том, как с воздушными ТЭН работают на практике.
Чем воздушный ТЭН отличается от погружного
Погружной ТЭН работает в жидкости — воде, масле, кислоте. Жидкость плотная, теплоёмкая: даже без движения она хорошо отводит тепло от оболочки. Поэтому погружные ТЭН могут работать и в статике, и в потоке.
Воздух принципиально другой. Его плотность в тысячи раз меньше, теплоёмкость низкая. Оболочка ТЭН в неподвижном воздухе перегревается в разы быстрее, чем в воде. Именно поэтому воздушный ТЭН всегда работает в паре с вентилятором — принудительный поток воздуха и есть главный инструмент теплосъёма.
Это отражается и в конструкции: воздушные ТЭН делают с увеличенной длиной нагревательного участка, иногда с оребрением, а удельная поверхностная мощность у них ниже, чем у аналогичных по размеру погружных элементов.
Что происходит без обдува
Включить воздушный ТЭН без работающего вентилятора — быстрый способ его уничтожить. Без потока воздуха тепло не успевает отводиться. Температура оболочки поднимается выше рабочей, нагревательная спираль внутри начинает работать в режиме перегрева. Затем перегорает или межвитковое замыкание, или сама спираль.
Время до отказа зависит от мощности и материала, но в большинстве случаев это минуты, не часы. Поэтому в грамотно собранных установках блокировка питания ТЭН завязана на контроль работы вентилятора: нет потока воздуха — ТЭН не включается.
Оребрение: когда нужно, когда нет

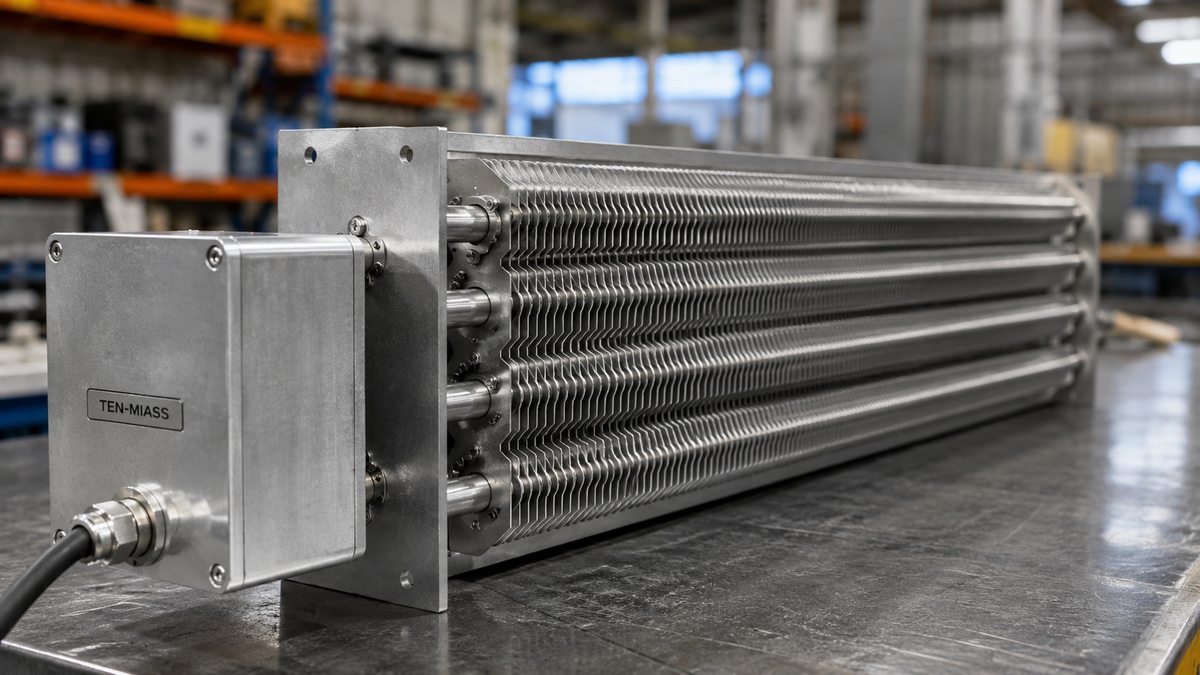

Рёбра на трубке ТЭН — это дополнительные алюминиевые или стальные пластины, которые увеличивают площадь теплообменной поверхности. Смысл один: передать больше тепла воздуху при тех же габаритах нагревателя.
Оребрённые ТЭН ставят в промышленные воздухонагреватели, тепловые завесы, вентиляционные приточные установки. Там важна компактность: нагреватель должен вписаться в определённое сечение канала и при этом выдать нужную мощность.
Когда оребрение не нужно:
- скорость воздуха высокая и без рёбер обеспечивает достаточный теплосъём
- рабочая среда загрязнена или с взвесями — рёбра забиваются
- температура воздуха на выходе не критична, и ТЭН без оребрения справляется
Параметры подбора
| Параметр | Значения / варианты |
|---|---|
| Мощность | От долей до десятков кВт (зависит от задачи нагрева) |
| Напряжение | 220 В однофазное или 380 В трёхфазное |
| Материал оболочки | Сталь 10 (сухой воздух, до ~400°C); нержавейка AISI 304 (агрессивная или влажная воздушная среда) |
| Форма | Прямая трубка или U-образная (определяется конструкцией нагревателя) |
| Диаметр трубки | 4–32 мм |
| Длина | 30–6000 мм |
| Оребрение | С рёбрами или без |
Отдельный параметр, который часто не учитывают при заказе, — скорость воздушного потока. Она влияет на допустимую удельную мощность ТЭН. Чем быстрее поток, тем лучше теплоотвод и тем более мощный элемент можно поставить в ту же трубку. Если не знаете точное значение — сообщите тип установки: мы ориентируемся по типовым диапазонам для конкретного оборудования.
Как заменить ТЭН для обдува
Что замерить на старом ТЭН
- Диаметр трубки (внешний)
- Общая длина элемента
- Длина нагревательного участка (от контакта до контакта)
- Тип выводов: клеммы, шпильки, провода, голые концы
- Форма: прямая, U-образная, иная
- Наличие и тип оребрения (шаг рёбер, материал)
Что посмотреть на шильдике нагревателя
- Мощность (кВт или Вт)
- Напряжение питания
- Иногда — марка или серия ТЭН
Если шильдик не сохранился или ТЭН без маркировки — назовите, в каком оборудовании он стоит (воздушная завеса, приточная установка, тепловентилятор, сушильная камера). По типу оборудования и габаритам ТЭН параметры восстанавливаются в большинстве случаев.
Как передать информацию
Достаточно фото старого ТЭН рядом с рулеткой и заполненной формы на сайте. Если ТЭН уже сгорел и деформирован — фото всё равно помогает понять конструктив. Для нестандартных случаев можно прислать сам элемент на адрес производства в Миасс.
Нужен ТЭН для обдува?
Изготовим по вашим параметрам. Минимум 1 шт, срок 7–14 рабочих дней.
Отправить запрос на расчётЧастые вопросы
Трубчатый электронагреватель, рассчитанный на работу в принудительном потоке воздуха. Главное отличие от погружного ТЭН — рабочая среда: воздух вместо жидкости. Без вентилятора такой ТЭН перегревается и выходит из строя.
В неподвижном воздухе теплообмен крайне слабый. Тепло не отводится от оболочки, температура растёт выше допустимой, и нагревательная спираль перегорает. Это вопрос минут, а не часов.
Рёбра увеличивают площадь теплообмена между оболочкой и воздухом. Это позволяет разместить более мощный нагреватель в меньшем пространстве. Применяется в промышленных воздухонагревателях и тепловых завесах.
Сталь 10 — для сухого чистого воздуха, рабочая температура до ~400°C. Нержавейка AISI 304 — если воздух влажный, содержит агрессивные примеси или требования к коррозионной стойкости повышены.
Фото старого ТЭН с линейкой, диаметр и длину трубки, длину нагревательного участка, тип выводов, мощность и напряжение. Если данных нет — укажите тип оборудования, в котором стоит ТЭН.
Срок изготовления 7–14 рабочих дней с момента подтверждения параметров. Делаем от 1 штуки. Доставляем по России и Казахстану.
